邓垫君; 李燕

doi:10.7498/aps.74.20250062

摘要

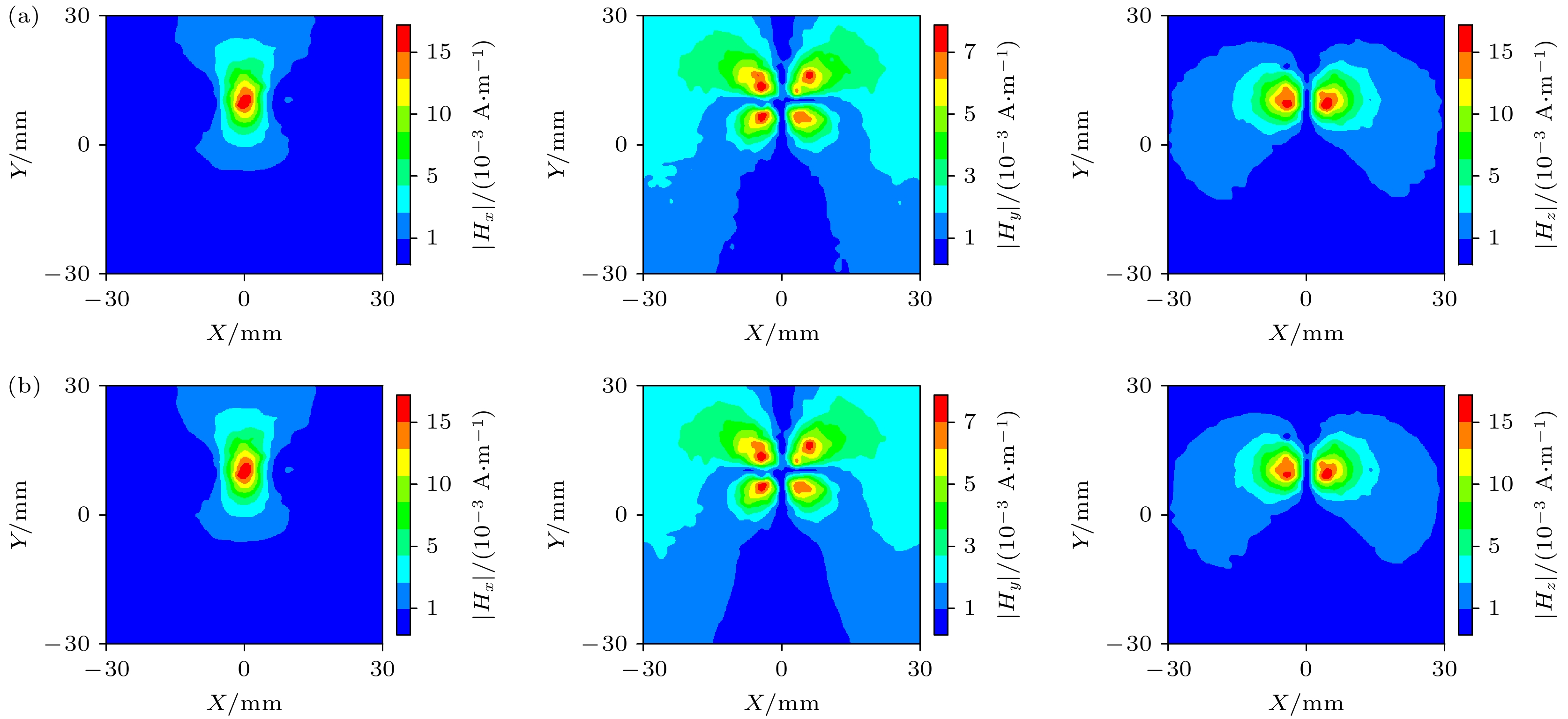

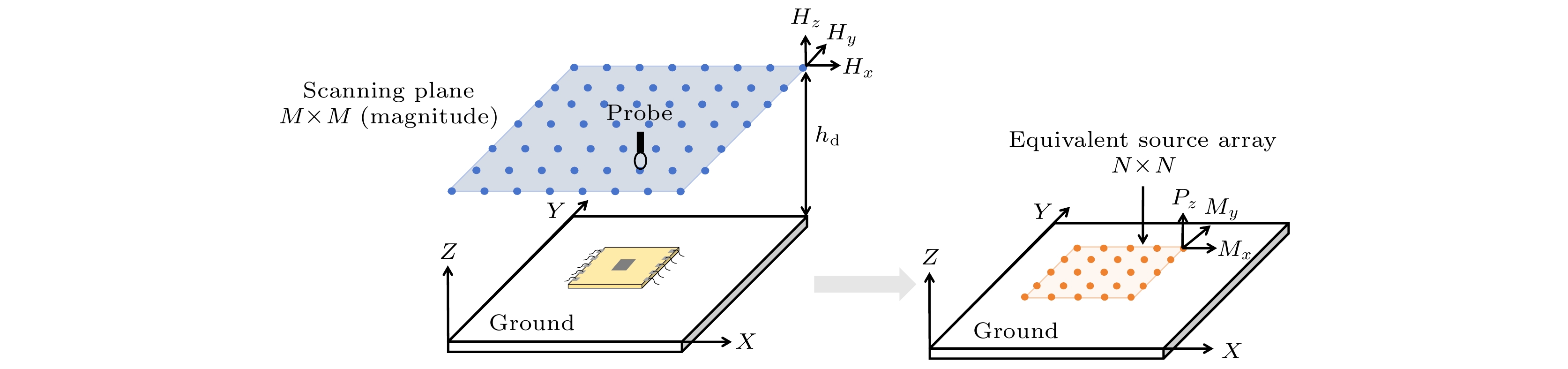

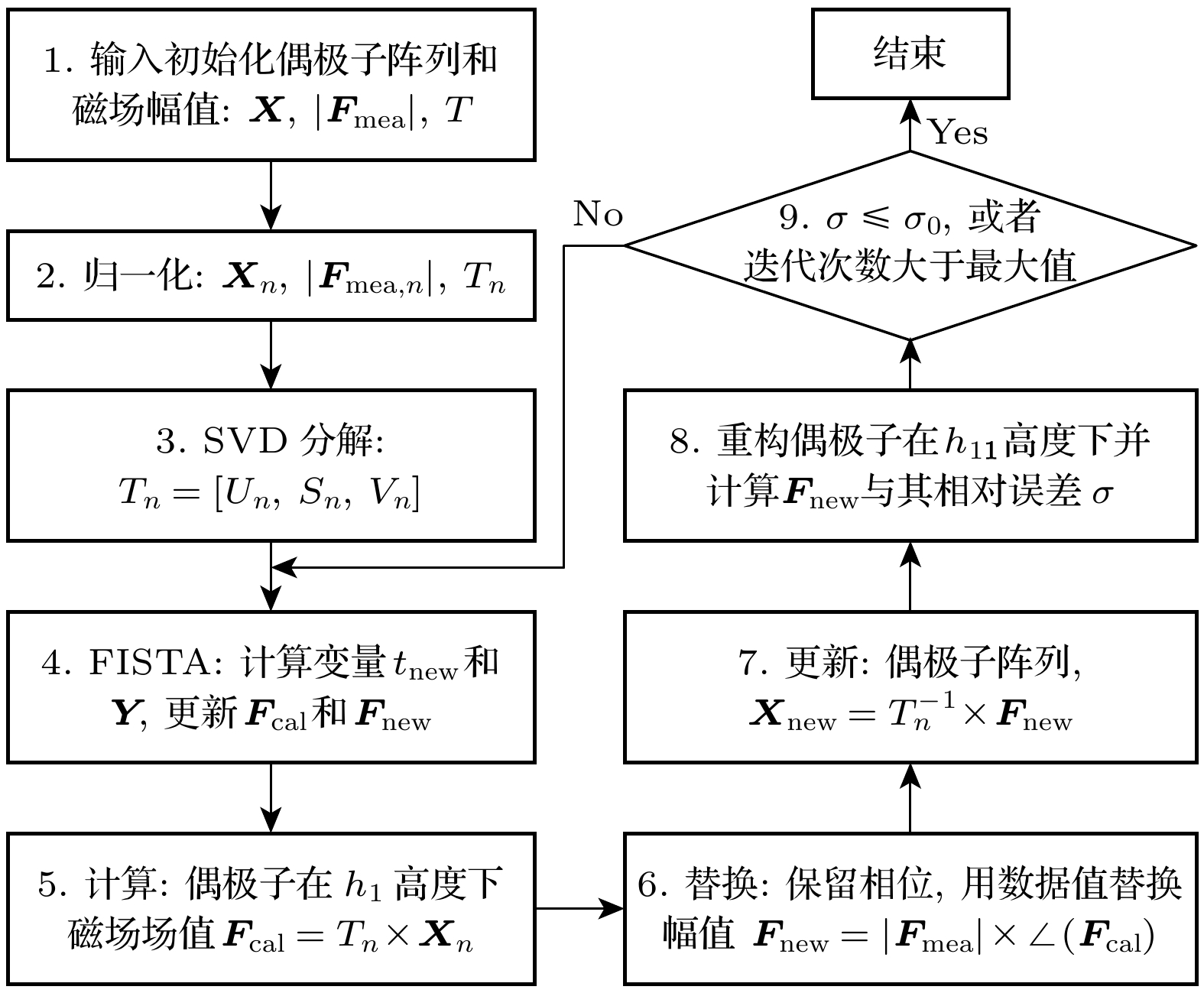

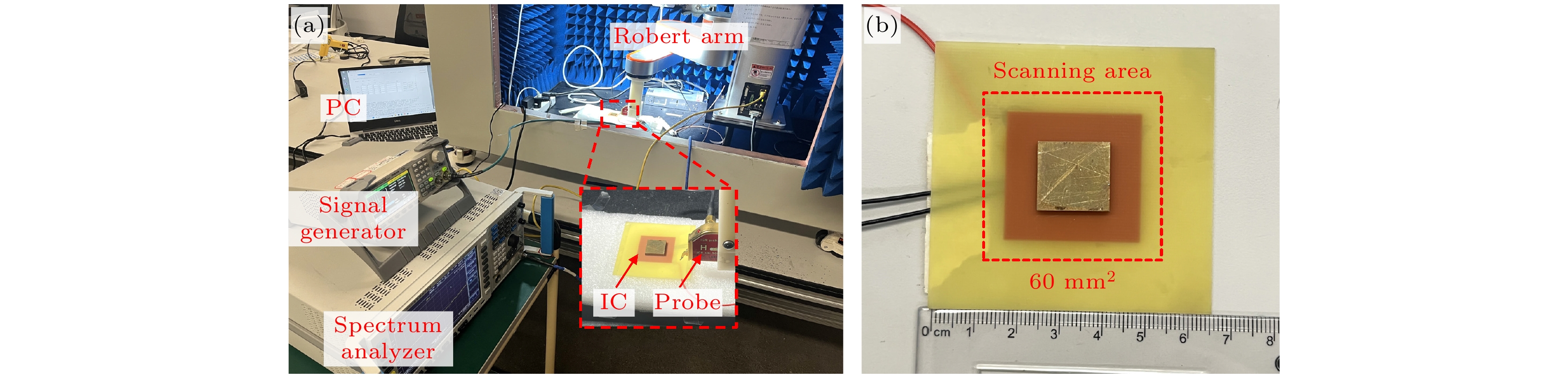

本文提出了一种基于奇异值分解(SVD)正则化和快速迭代收缩阈值算法(FISTA)的单层无相位辐射源重构算法. 该方法能够有效地识别集成电路中的电磁干扰源. 首先, 通过近场扫描获取电磁场数据, 随后利用源重构方法(SRM)在其表面重建等效偶极子模型. 引入SVD正则化项以提高算法的稳定性和抗噪声能力, FISTA技术则加速了算法的收敛速度. 为了验证该方法的准确性和对高斯噪声的鲁棒性, 进行了贴片天线仿真分析和芯片实验测试. 结果表明, 该算法在第35次迭代时达到稳定, 重构结果与仿真结果的相对误差为2.3%, 迭代时间仅为传统方法的61.7%, 相对误差减少了52%.

关键词:

Abstract

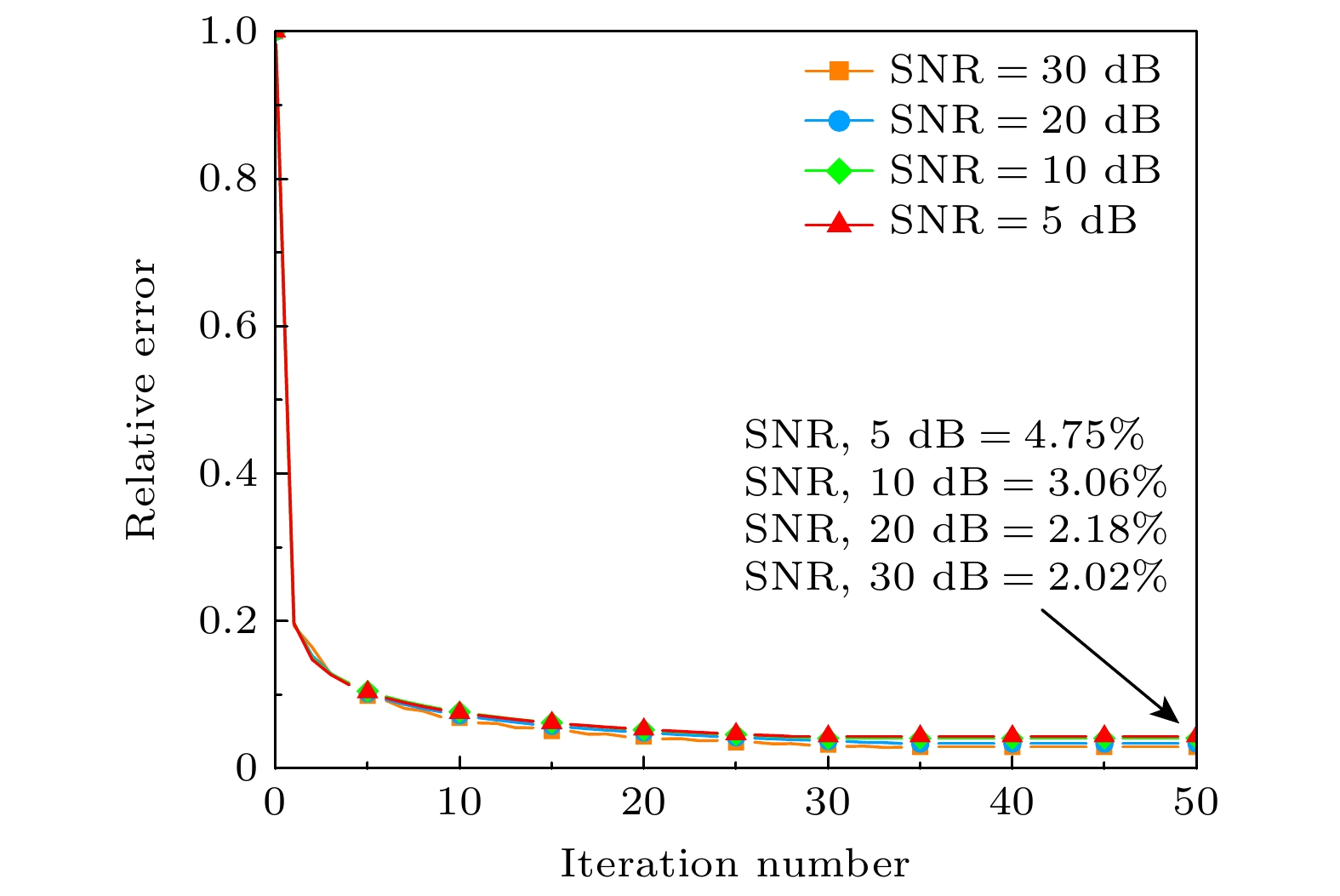

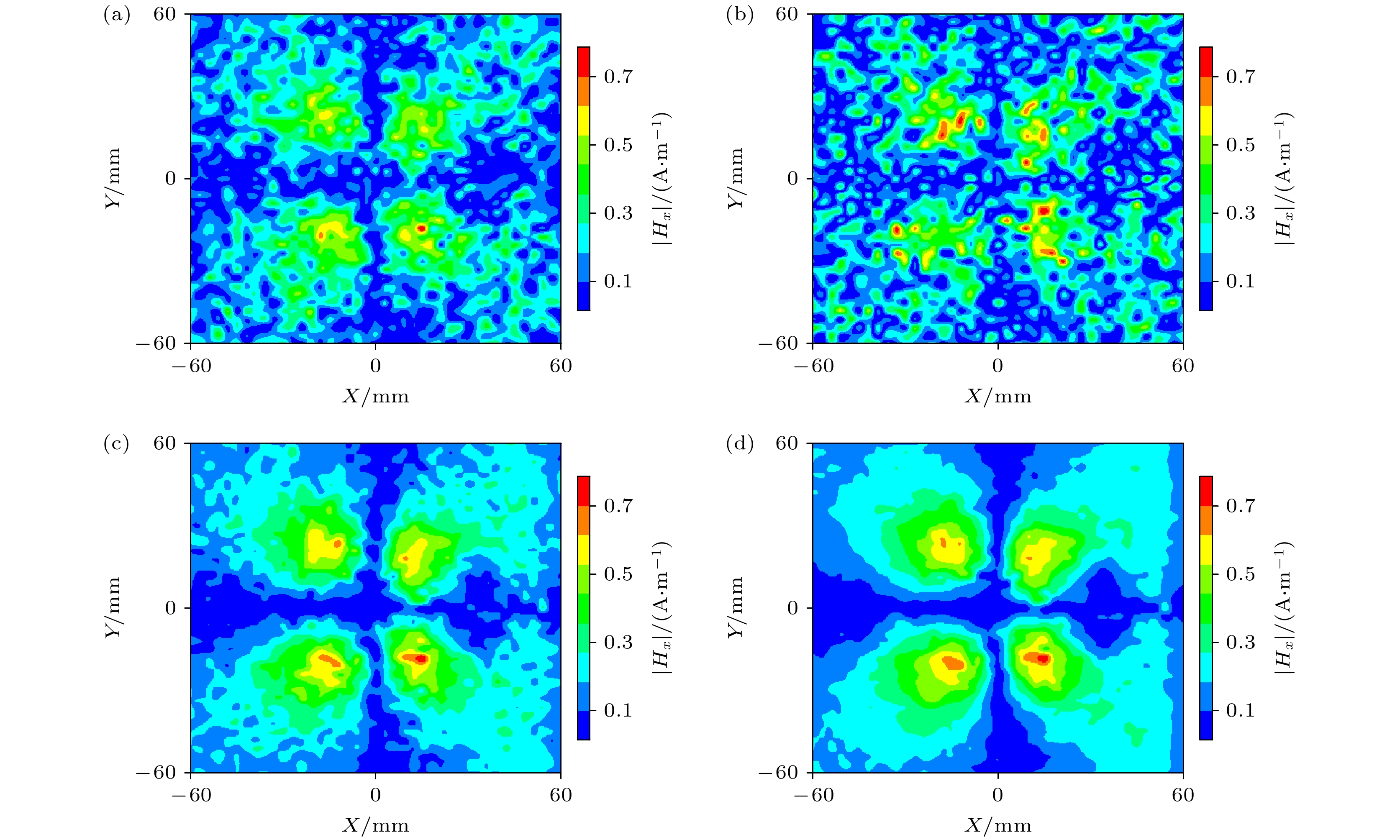

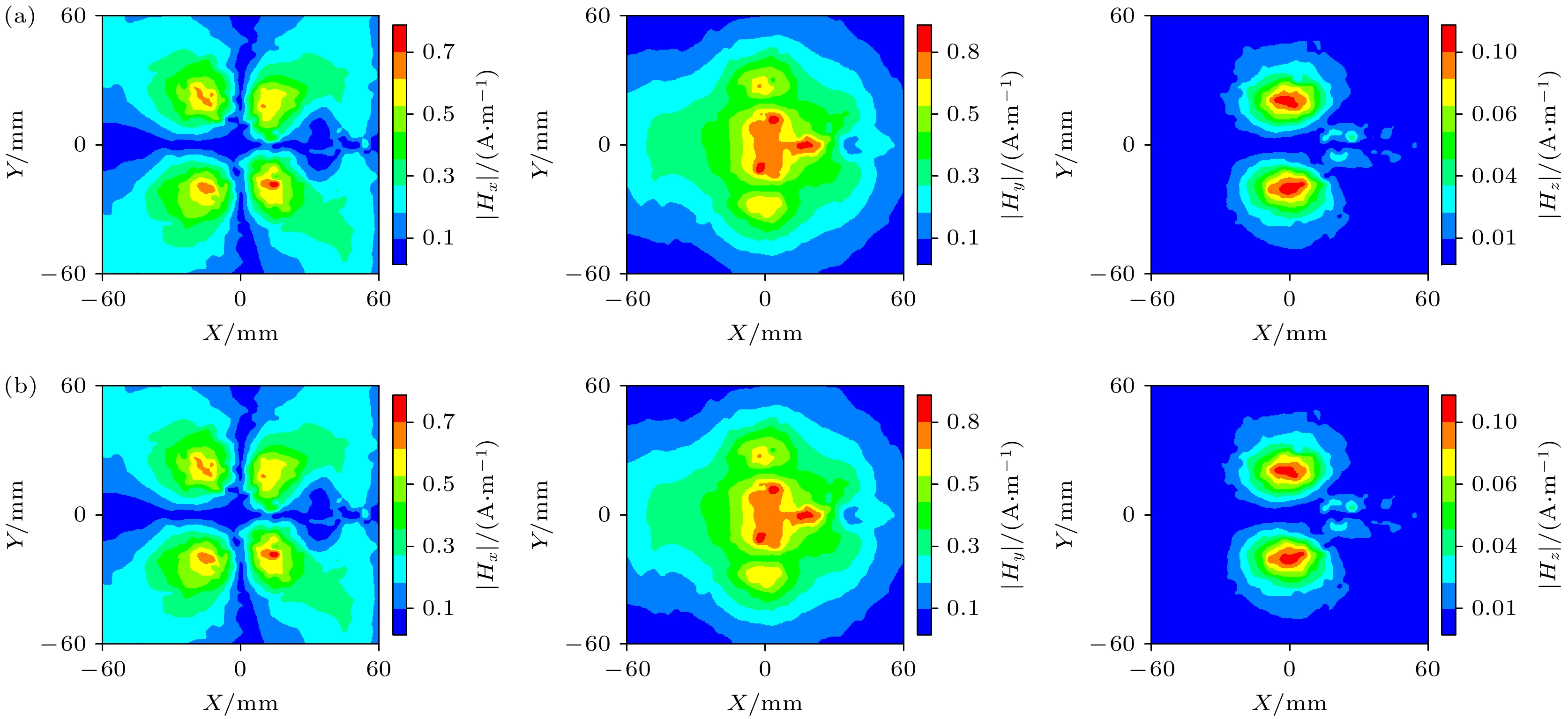

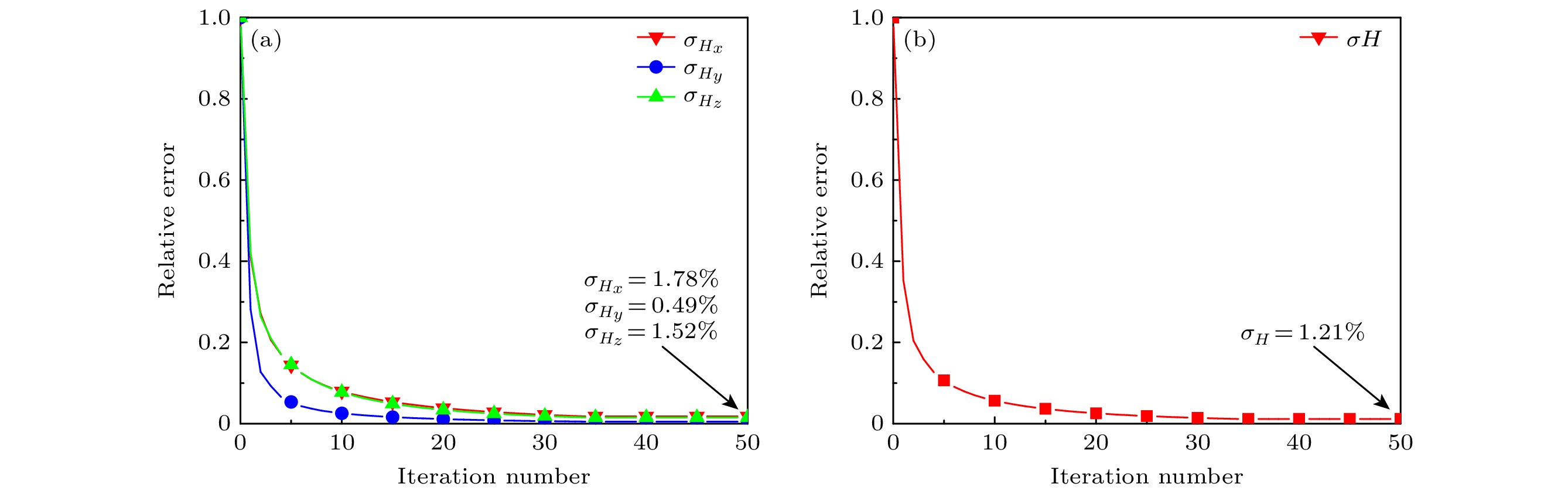

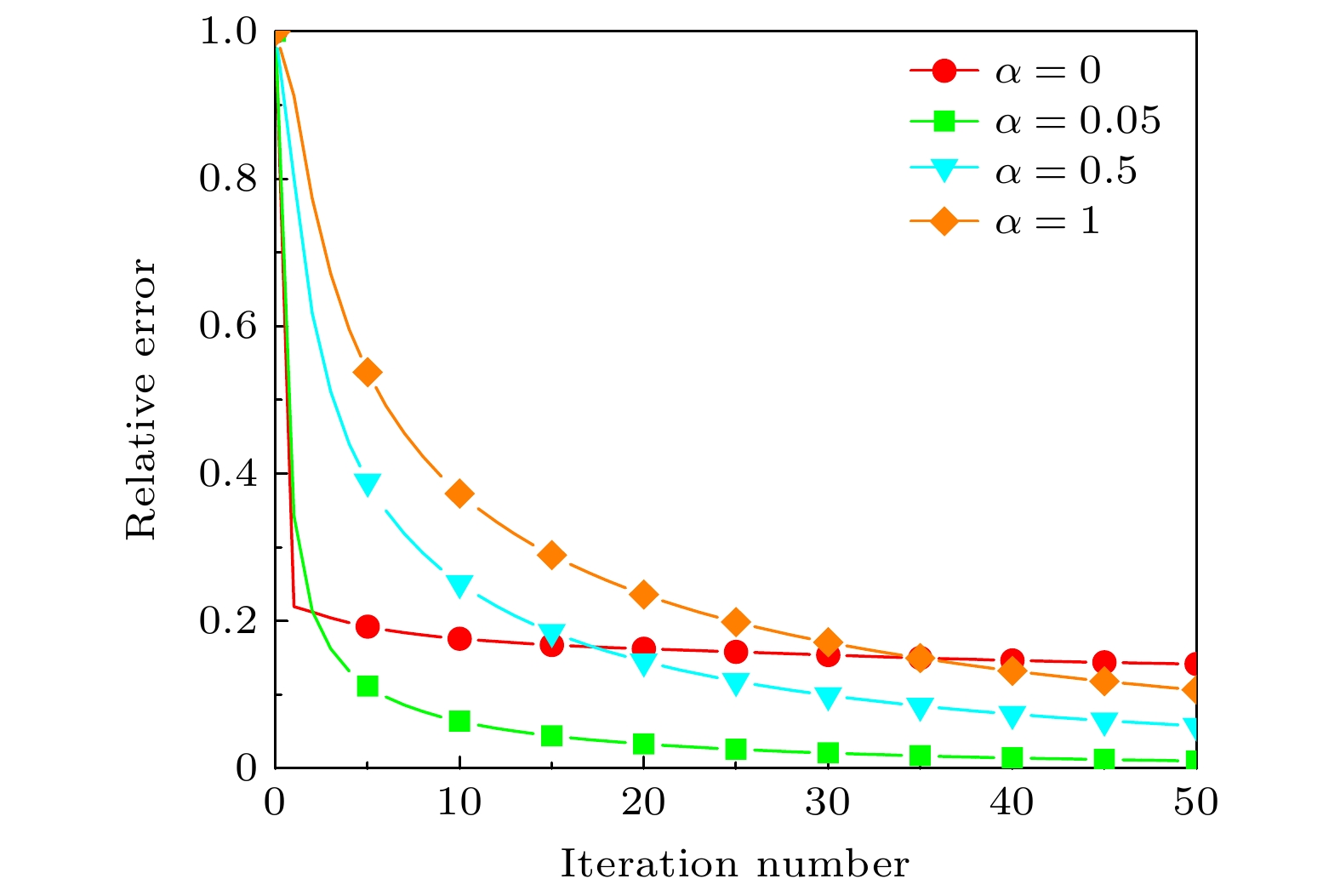

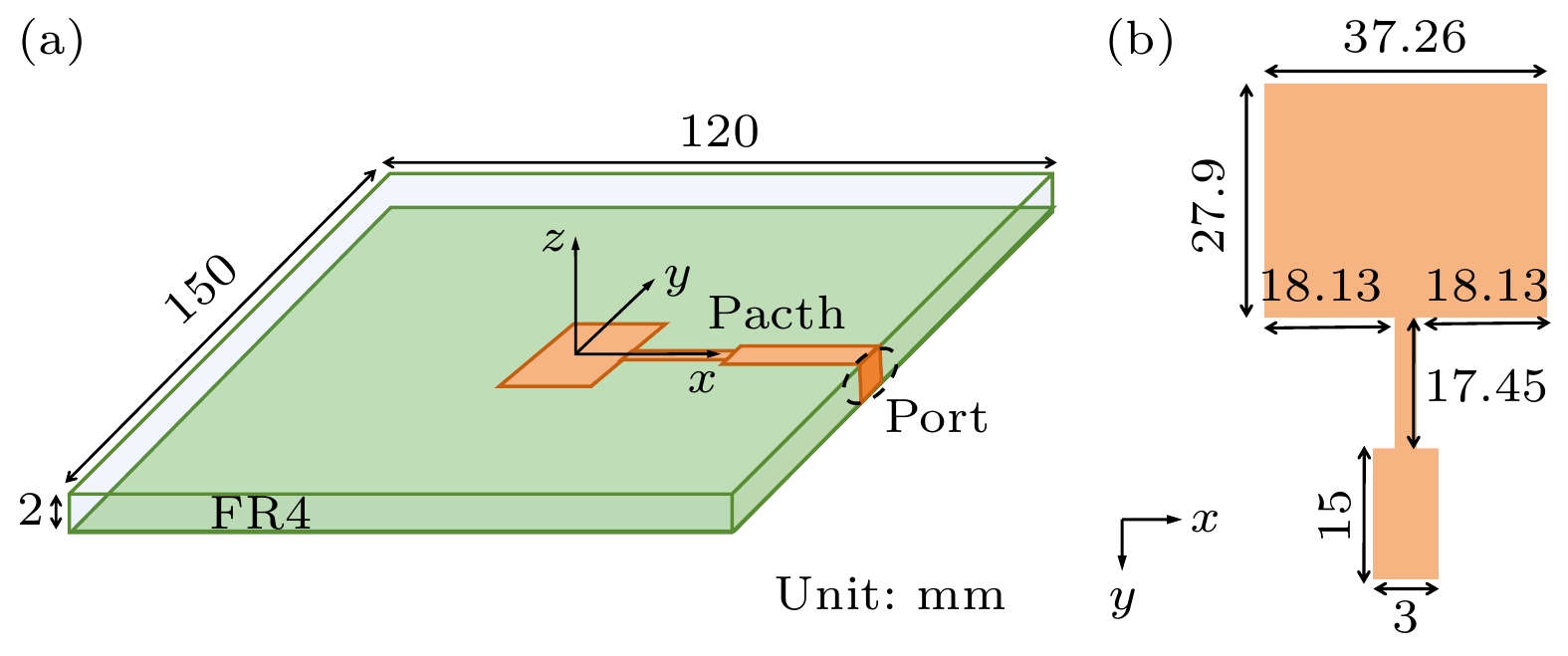

An algorithm of reconstructing phaseless radiation source based on singular value decomposition (SVD) regularization and fast iterative shrinkage-thresholding algorithm (FISTA) is proposed in this work, aiming at efficiently identifying electromagnetic interference (EMI) sources in integrated circuits (ICs). The method acquires electromagnetic field data through near-field scanning and reconstructs an equivalent dipole array on the surface of the radiation source by using the source reconstruction method (SRM). In the reconstruction process, the SVD regularization term enhances the algorithm's stability and noise resistance, while the FISTA accelerates the convergence speed.In order to validate the effectiveness of the proposed method, dipole array reconstruction is first performed using near-field data at a height of 5 mm for a patch antenna simulation model, followed by analyzing the magnetic field data at a 10 mm validation plane. At the 35th iteration, the total relative error of the reconstruction is 1.21%. The influence of the regularization parameter α on the result is then investigated, and it is found that when α = 0.05 the error is minimized. The method is also tested under different Gaussian white noise conditions, and the relative error is kept below 5%, which demonstrates strong robustness.Finally, the experiments on chips are conducted to verify the method. The proposed method converges stably within 35 iterations, with a relative error of 2.3% in the reconstruction results. The proposed method reduces the total iteration time to 61.7% of the single-layer phaseless interpolation algorithm, while achieving a 52% lower relative error than the double-layer phasless iteration algorithm. The experimental results show that the proposed method can reconstruct phaseless radiation source efficiently and accurately, and has good noise robustness, which is suitable for EMI analysis in ICs.

Keywords:

作者及机构信息

邓垫君,
李燕

通信作者: 李燕, liyan@cjlu.edu.cn

基金项目: 国家自然科学基金(批准号: 62071424)和浙江省自然科学基金重大项目(批准号: LHZSD25F010001)资助的课题.

Authors and contacts

Corresponding author: LI Yan, liyan@cjlu.edu.cn

Funds: Project supported by National Natural Science Foundation of China (Grant No. 62071424) and the Key Program of the Natural Science Foundation of Zhejiang Province, China (Grant No. LHZSD25F010001).

文章全文

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]

施引文献

下载: 全尺寸图片幻灯片

方法	准备时间/s	迭代时间/s	总时间/s	总相对误差
双层无相位迭代算法^[18]	2031.21	201.05	2132.26	4.8%
单层无相位插值算法^[17]	202.15	110.36	312.51	3.4%
本文方法	95.34	97.56	192.9	2.3%

下载: 导出CSV
