- 必威体育下载

姓名
邮箱
手机号码
标题
留言内容
验证码

摘要

磷化铟作为重要的第二代半导体材料, 具有禁带宽度大、电子迁移率高、光电转换效率高、抗辐照性能强等优点, 是制备航天器电子器件优良材料之一. 但空间辐射粒子在磷化铟电子器件中会产生点缺陷, 导致其电学性能发生严重下降. 本文采用第一性原理方法对磷化铟中点缺陷的稳态结构进行研究, 并计算了最近邻位点的缺陷迁移能. 通过构建不同电荷态点缺陷的稳态结构, 发现了4种稳态结构的铟间隙和3种稳态结构磷间隙. 研究空位点缺陷的迁移过程, 发现磷空位比铟空位迁移能高, 同时带电空位点缺陷迁移能高于中性空位. 对于间隙点缺陷迁移过程的研究发现, 相较于空位点缺陷, 间隙点缺陷迁移能更小. 在不同电荷态的铟间隙迁移过程计算中, 发现了两种不同的迁移过程. 计算磷间隙的迁移过程, 发现了特殊的中间态结构引起多路径迁移情况. 研究结果有助于深入了解磷化铟材料中缺陷的形成机制和迁移行为, 对于设计和制造空间环境中长期稳定运行的磷化铟器件有重要意义.

关键词:

Abstract

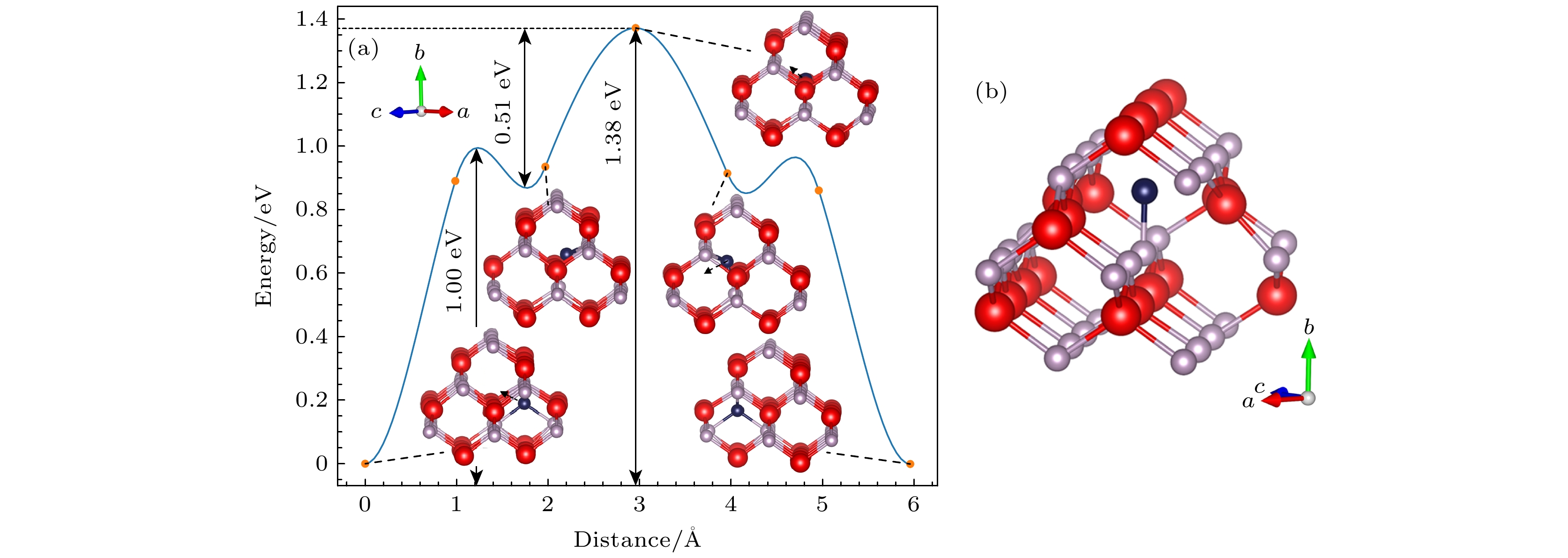

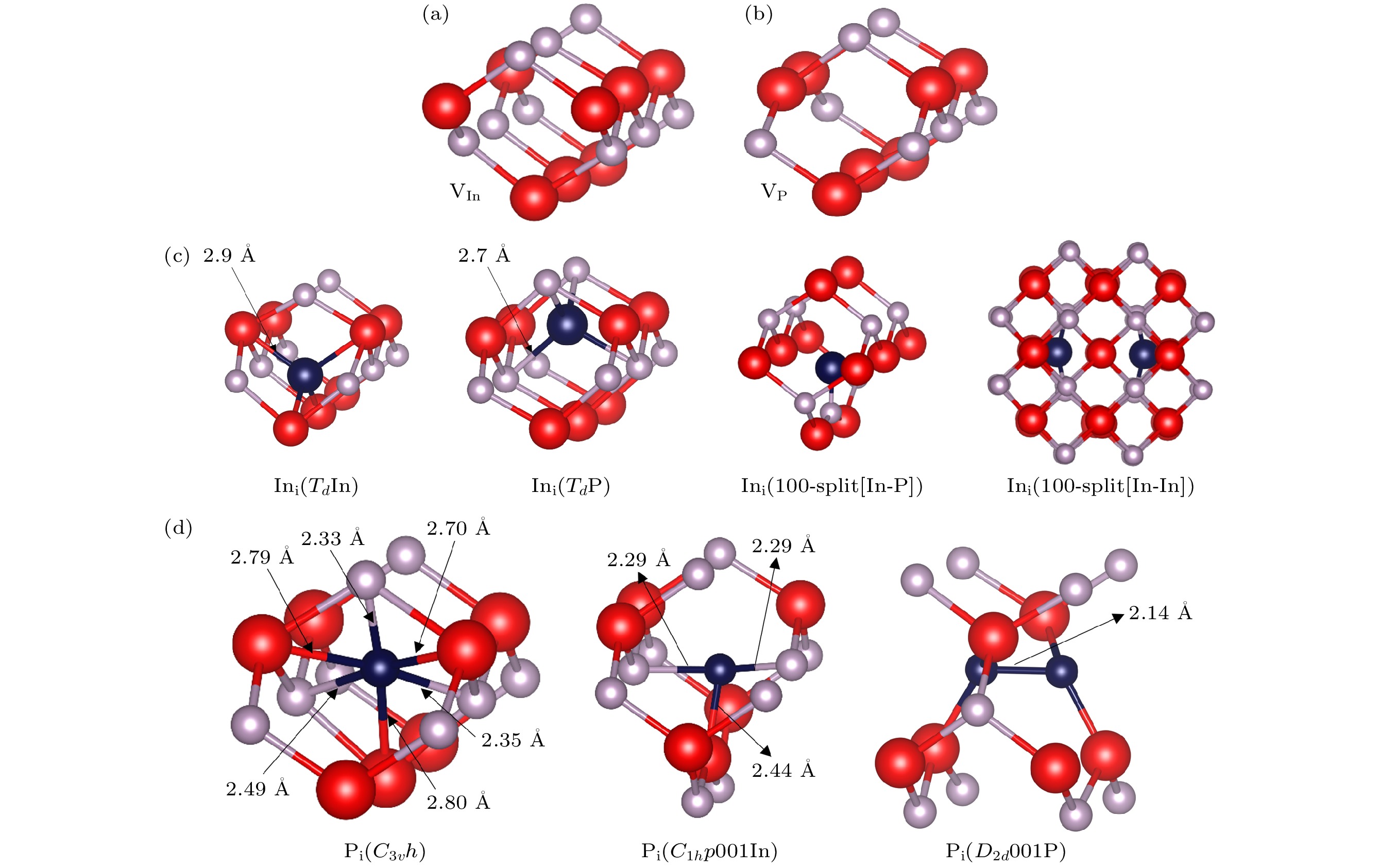

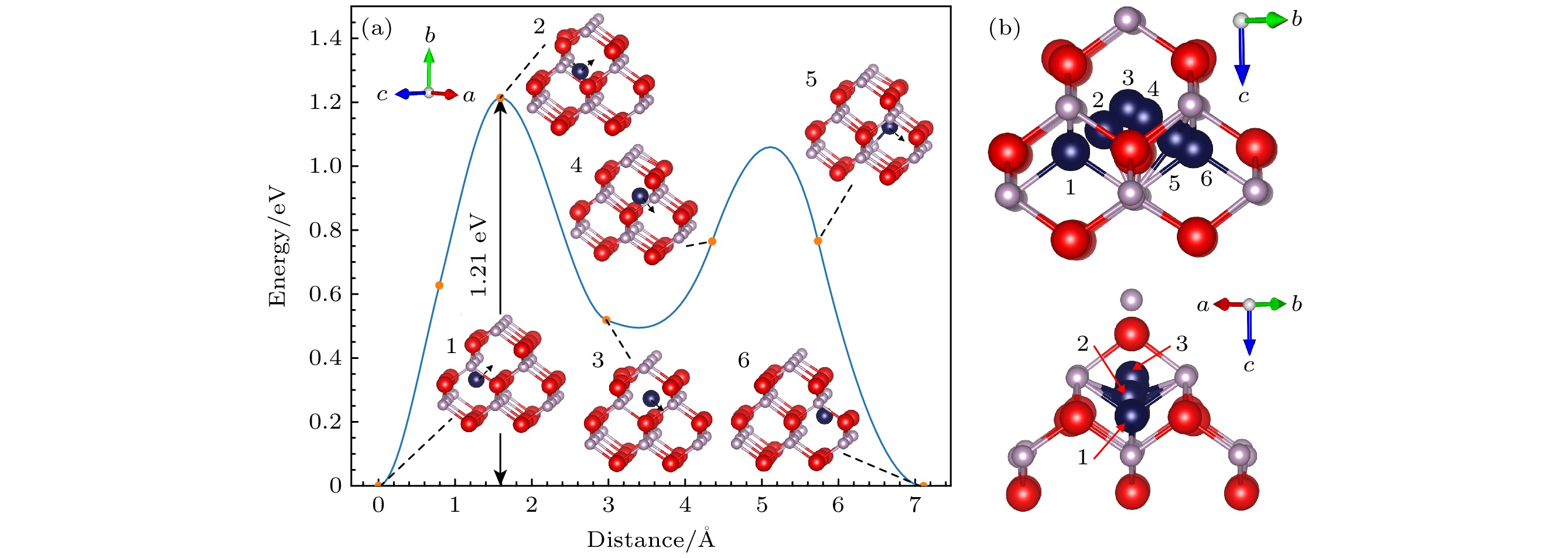

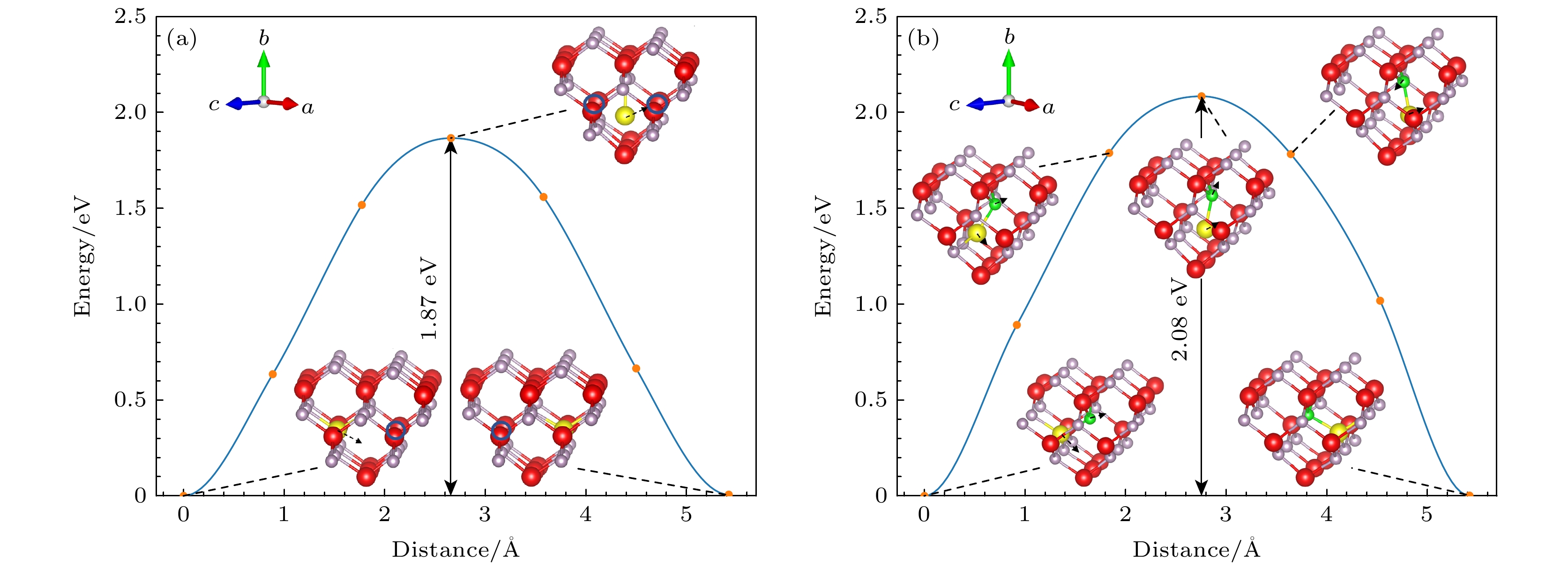

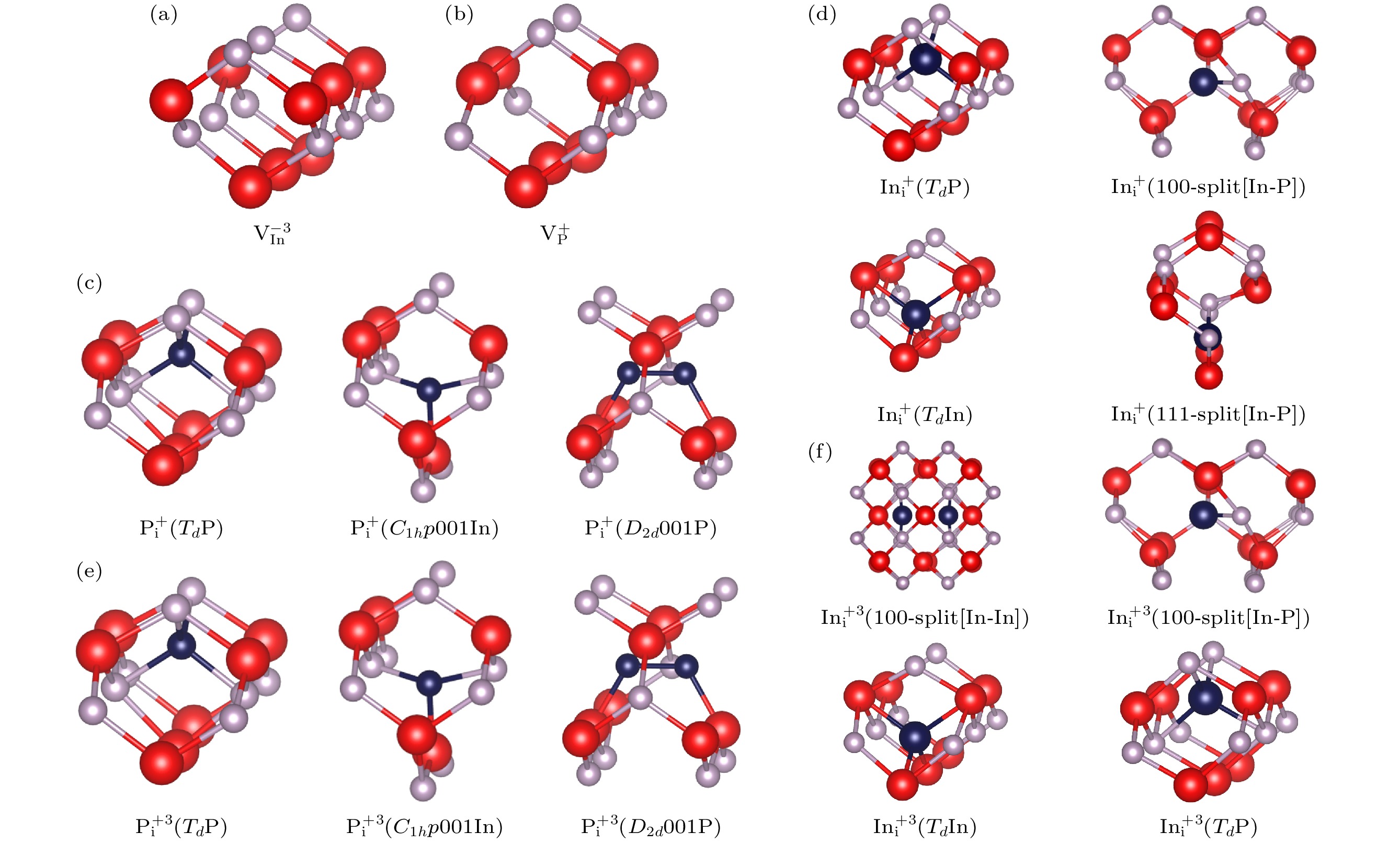

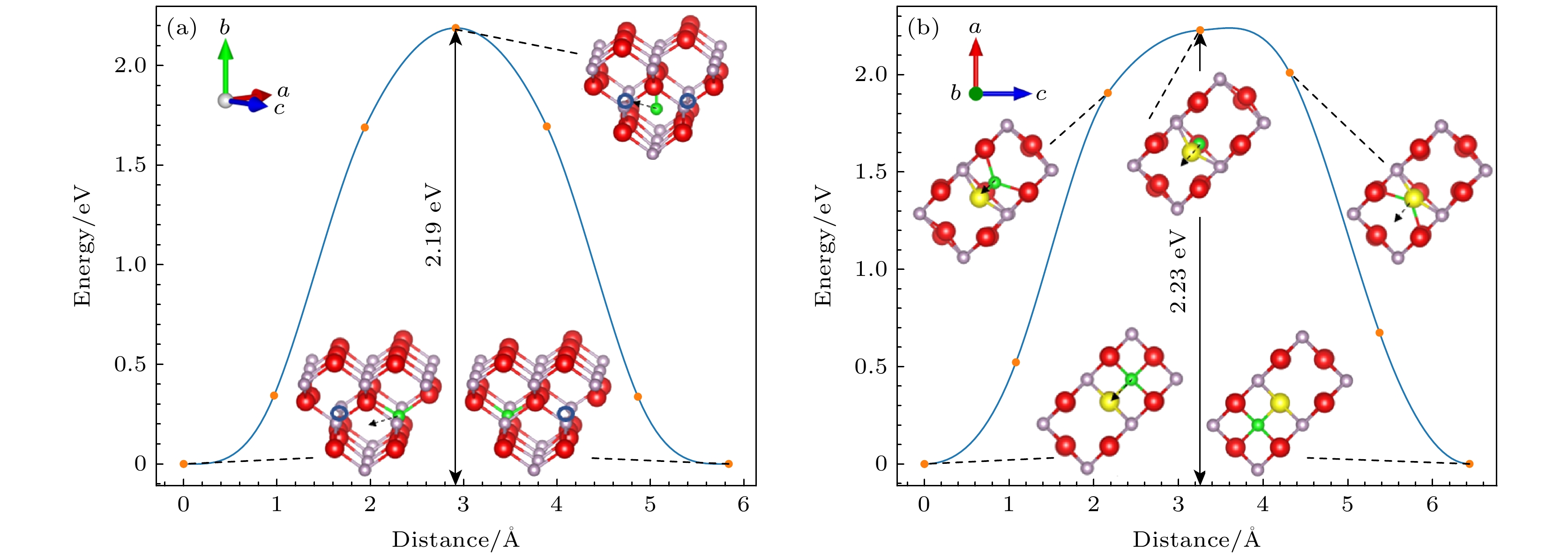

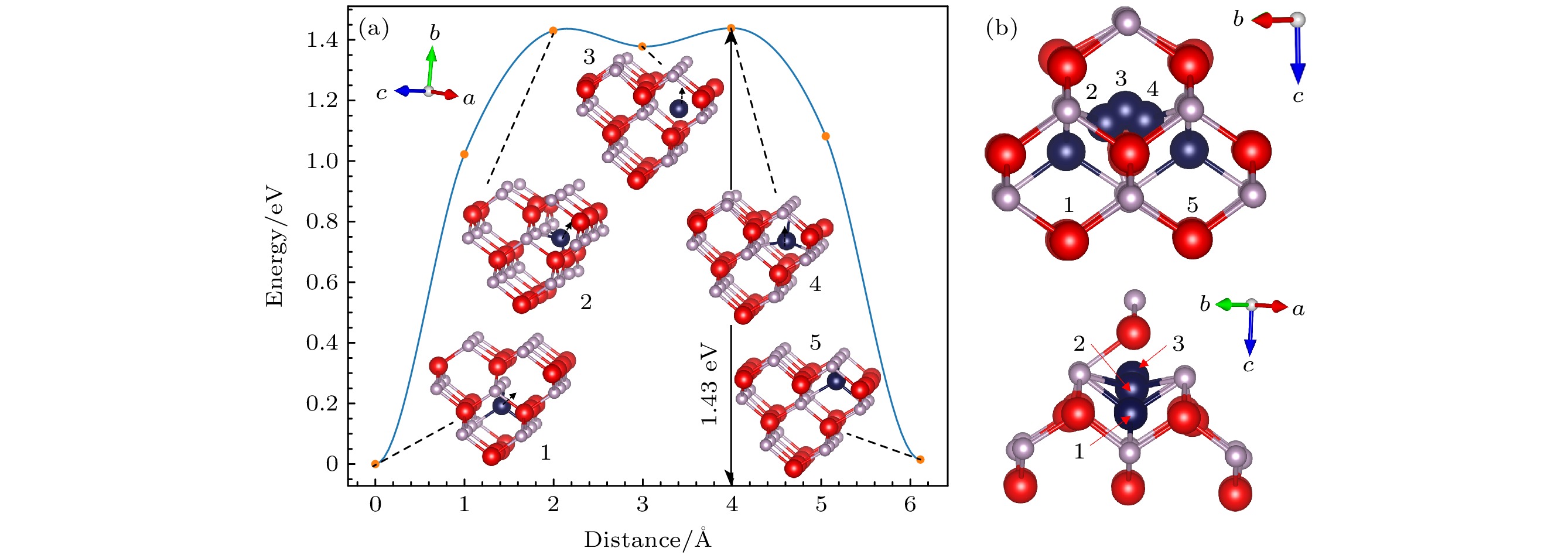

As an important second-generation semiconductor material, indium phosphide (InP) possesses excellent advantages such as a wide bandgap, high electron mobility, high photoelectric conversion efficiency, and strong radiation resistance. It is considered an excellent material for electronic devices in aerospace applications. However, point defects generated by space radiation particles in InP electronic devices can cause their electrical performance to degrade severely. In this study, first-principles calculations are employed to investigate the stable structures of point defects in InP and calculate the migration energy values of nearest-neighbor defects. Four stable structures of In vacancies and three stable structures of P vacancies are identified by constructing the stable structures of point defects in different charge states. The migration process of vacancy defects is studied, revealing that the migration energy of P vacancies is higher than that of In vacancies. Moreover, charged vacancy defects exhibit higher migration energy values than neutral vacancies. Regarding the migration process of interstitial defects, it is found that the migration energy of interstitial defects is smaller than that of vacancy defects. In the calculation of In interstitial migration process with different charge states, two different migration processes are found. Besides, during the migration calculations of P interstitial, a special intermediate state is discovered, resulting in multiple paths migrating to the nearest-neighbor position in the migration energy barrier diagram. The research results are helpful to understand the formation mechanism and migration behavior of defects in InP materials, and are important in designing and manufacturing InP devices with long-term stable operation in space environment.

Keywords:

作者及机构信息

1.
2.

通信作者:柳文波,liuwenbo@xjtu.edu.cn; 何欢,huanhe@xjtu.edu.cn; 贺朝会,hechaohui@xjtu.edu.cn;

基金项目:国家自然科学基金(批准号: 62104260)资助的课题.

Authors and contacts

1.
2.

Corresponding author:Liu Wen-Bo,liuwenbo@xjtu.edu.cn; He Huan,huanhe@xjtu.edu.cn; He Chao-Hui,hechaohui@xjtu.edu.cn;

Funds:Project supported by the National Natural Science Foundation of China (Grant No. 62104260).

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]

施引文献

下载: 全尺寸图片幻灯片

	本工作	PBE^[29]	PBE^[30]	实验
C₁₁/GPa	86.0	86.8	87.4	101^[31]
C₁₂/GPa	46.6	45.5	45.9	56^[31]
C₄₄/GPa	41.6	42.0	41.9	46^[31]
B₀/GPa	59.7	59.3	59.7	71

下载: 导出CSV

缺陷种类	结构	单位原子能量 /(eV·atom^–1)	缺陷形成能 /eV
V_In	—	–4.150	4.176/4.18^[21]
V_P	—	–4.158	2.412/2.33^[21]
In_i	T_dIn	–4.201	3.453
	T_dP	–4.202	3.366/3.366^[21]
	100-split[In-P]	–4.196	4.249
	100-split[In-In]	–4.189	5.191
P_i	C_3vh	–4.220	3.622
	C_1hp001In	–4.222	3.336
	D_2d001P	–4.224	3.124/3.1^[21]

下载: 导出CSV

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]

[1]	李发云, 杨志雄, 程雪, 甄丽营, 欧阳方平.单层缺陷碲烯电子结构与光学性质的第一性原理研究. 必威体育下载 , 2021, 70(16): 166301.doi:10.7498/aps.70.20210271
[2]	白雨蓉, 李永宏, 刘方, 廖文龙, 何欢, 杨卫涛, 贺朝会.空间重离子入射磷化铟的位移损伤模拟. 必威体育下载 , 2021, 70(17): 172401.doi:10.7498/aps.70.20210303
[3]	张梅玲, 陈玉红, 张材荣, 李公平.内在缺陷与Cu掺杂共存对ZnO电磁光学性质影响的第一性原理研究. 必威体育下载 , 2019, 68(8): 087101.doi:10.7498/aps.68.20182238
[4]	刘汝霖, 方粮, 郝跃, 池雅庆.金红石TiO2中本征缺陷扩散性质的第一性原理计算. 必威体育下载 , 2018, 67(17): 176101.doi:10.7498/aps.67.20180818
[5]	张耘, 王学维, 柏红梅.第一性原理下铟锰共掺铌酸锂晶体的电子结构和吸收光谱. 必威体育下载 , 2017, 66(2): 024208.doi:10.7498/aps.66.024208
[6]	林俏露, 李公平, 许楠楠, 刘欢, 王苍龙.金红石TiO2本征缺陷磁性的第一性原理计算. 必威体育下载 , 2017, 66(3): 037101.doi:10.7498/aps.66.037101
[7]	高云亮, 朱芫江, 李进平.Al辐照损伤初期的第一性原理研究. 必威体育下载 , 2017, 66(5): 057104.doi:10.7498/aps.66.057104
[8]	何旭, 何林, 唐明杰, 徐明.第一性原理研究空位点缺陷对高压下LiF的电子结构和光学性质的影响. 必威体育下载 , 2011, 60(2): 026102.doi:10.7498/aps.60.026102
[9]	敖冰云, 汪小琳, 陈丕恒, 史鹏, 胡望宇, 杨剑瑜.嵌入原子法计算金属钚中点缺陷的能量. 必威体育下载 , 2010, 59(7): 4818-4825.doi:10.7498/aps.59.4818
[10]	刘柏年, 马颖, 周益春.四方相BaTiO3缺陷性质的第一性原理计算. 必威体育下载 , 2010, 59(5): 3377-3383.doi:10.7498/aps.59.3377
[11]	吴红丽, 赵新青, 宫声凯.Nb掺杂影响NiTi金属间化合物电子结构的第一性原理计算. 必威体育下载 , 2010, 59(1): 515-520.doi:10.7498/aps.59.515
[12]	王春江, 苑轶, 王强, 刘铁, 娄长胜, 赫冀成.强磁场条件下金属凝固过程中第二相的迁移行为. 必威体育下载 , 2010, 59(5): 3116-3122.doi:10.7498/aps.59.3116
[13]	马新国, 江建军, 梁培.锐钛矿型TiO2(101)面本征点缺陷的理论研究. 必威体育下载 , 2008, 57(5): 3120-3125.doi:10.7498/aps.57.3120
[14]	赵有文, 董志远.InP中深能级缺陷的产生与抑制现象. 必威体育下载 , 2007, 56(3): 1476-1479.doi:10.7498/aps.56.1476
[15]	晋芳伟, 任忠鸣, 任维丽, 邓康, 钟云波.强梯度磁场下金属熔体中析出相晶粒迁移的动力学研究. 必威体育下载 , 2007, 56(7): 3851-3860.doi:10.7498/aps.56.3851
[16]	丁少锋, 范广涵, 李述体, 肖冰.氮化铟p型掺杂的第一性原理研究. 必威体育下载 , 2007, 56(7): 4062-4067.doi:10.7498/aps.56.4062
[17]	赵有文, 苗杉杉, 董志远, 吕小红, 邓爱红, 杨俊, 王博.磷化铟中铁原子替位与填隙的热致转变及其对材料性质的影响. 必威体育下载 , 2007, 56(9): 5536-5541.doi:10.7498/aps.56.5536
[18]	王博, 赵有文, 董志远, 邓爱红, 苗杉杉, 杨俊.高温退火后非掺杂磷化铟材料的电子辐照缺陷. 必威体育下载 , 2007, 56(3): 1603-1607.doi:10.7498/aps.56.1603
[19]	李潇, 张海英, 尹军舰, 刘亮, 徐静波, 黎明, 叶甜春, 龚敏.磷化铟复合沟道高电子迁移率晶体管击穿特性研究. 必威体育下载 , 2007, 56(7): 4117-4121.doi:10.7498/aps.56.4117
[20]	李潇, 刘亮, 张海英, 尹军舰, 李海鸥, 叶甜春, 龚敏.一种新的磷化铟复合沟道高电子迁移率晶体管小信号物理模型. 必威体育下载 , 2006, 55(7): 3617-3621.doi:10.7498/aps.55.3617

计量

文章访问数:311
PDF下载量:11
被引次数:0

搜索

留言板
