摘要

工作于TE _01δ模式的金属谐振腔法是评价低损耗材料微波介电性能的通用方法. 微波介质谐振器均为多模式谐振器, 故正确识别TE _01δ模式是微波介电测试的基础. TE _01δ模式的识别可通过预测谐振频率及其随谐振器尺寸的变化、根据激励条件排除寄生模式等手段实现, 但已有方法存在复杂、易识别错误等缺点. 为此, 本文发展了一种准确识别TE _01δ模式的简单方法. 这种方法引入了介电性能已知的低损耗参考试样, 通过测试金属谐振腔中只放置参考试样及同时放置参考试样和待测试样时TE _01δ模式的谐振频率, 利用有限单元分析计算出待测试样的粗略介电常数, 并进一步预测只放置待测试样时TE _01δ模式的谐振频率. 此谐振频率的预测值与测试结果相差1%以内, 因此很容易将TE _01δ模式与其他寄生模式区分开, 进而实现TE _01δ模式的准确识别.

关键词:

Abstract

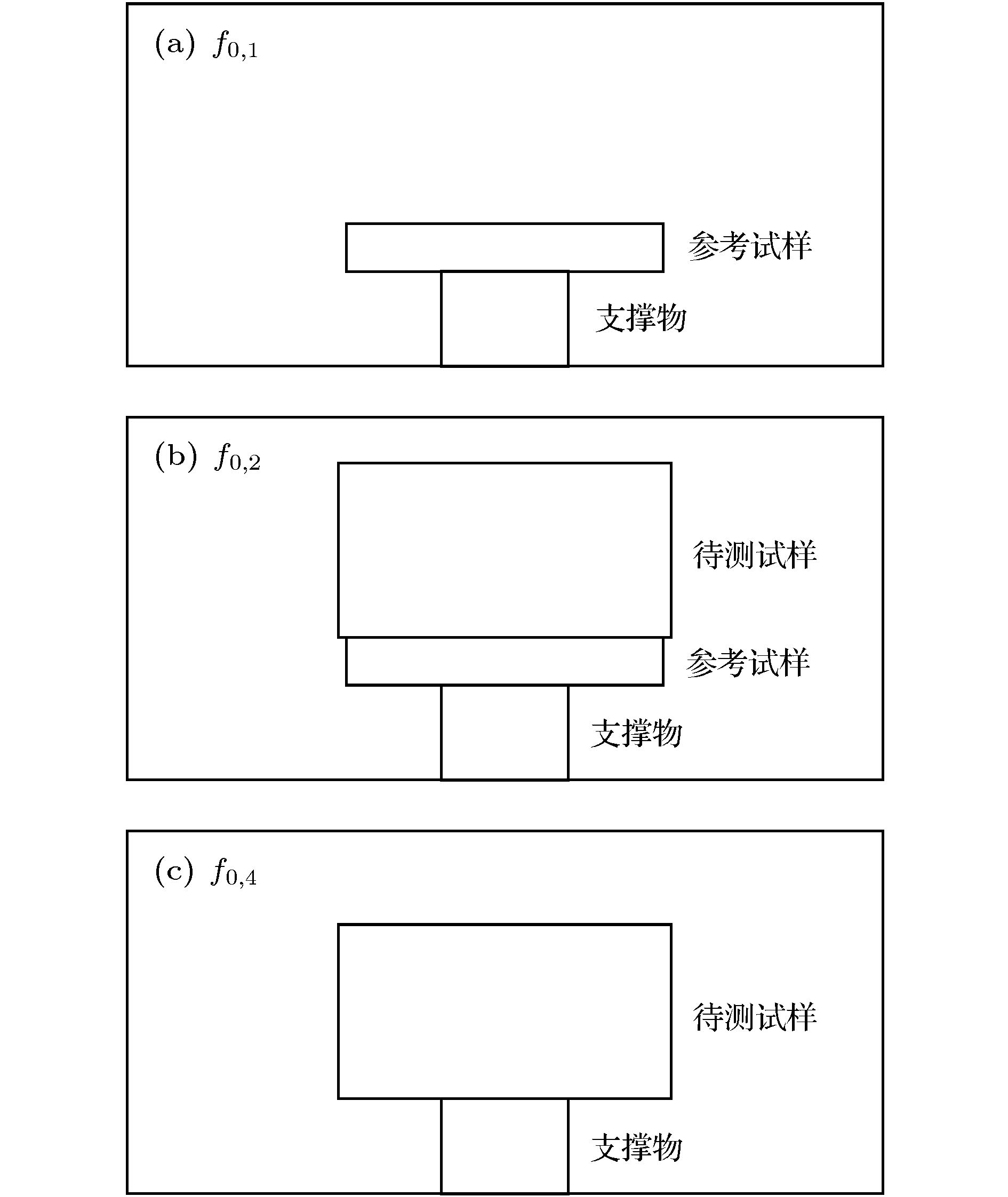

The metal resonant cavity method working with TE _01δmode is a universal method for evaluating the microwave dielectric properties of low-loss materials. All the microwave dielectric resonators are multi-mode resonators, so the correct identification of TE _01δmode is the basis for the microwave dielectric measurements. The TE _01δmode can be identified by predicting the resonant frequency and its variation with resonator size, expelling the spurious modes according to the exciting conditions, etc., while these methods are relatively complex and sometimes unreliable. In the present work, a simple method for accurately identifying the TE _01δmode is developed. A low-loss reference sample with known dielectric properties is introduced and placed in the cavity for the first step, and the to-be-measured sample is placed on the reference sample for the second step. The rough permittivity of the to-be-measured sample can be calculated from the TE _01δ-mode resonant frequencies in the two steps through the finite element analysis, and is used to predict the resonant frequency for TE _01δmode when only the to-be-measured sample is placed in the cavity. The difference between the predicted and measured TE _01δ-mode resonant frequencies for the to-be-measured sample is less than 1%, so that the TE _01δmode can be easily distinguished from the spurious modes and accurately identified.

Keywords:

作者及机构信息

通信作者:李雷,zjulilei@zju.edu.cn

Authors and contacts

Corresponding author:Li Lei,zjulilei@zju.edu.cn

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[35]
[36]

施引文献

下载: 全尺寸图片幻灯片

类型	编号	直径/mm	厚度/mm	ε_r
参考试样	R1	10.17	1.64	19.3
	R2	10.86	1.48	39.4
	R3	10.75	1.49	77.2
	R4	9.36	1.04	434

待测试样	S1	12.03	6.51	2.79
	S2	9.90	5.10	4.78
	S3	10.00	5.00	9.50
	S4	10.12	4.67	19.4
	S5	10.83	5.44	39.2

下载: 导出CSV

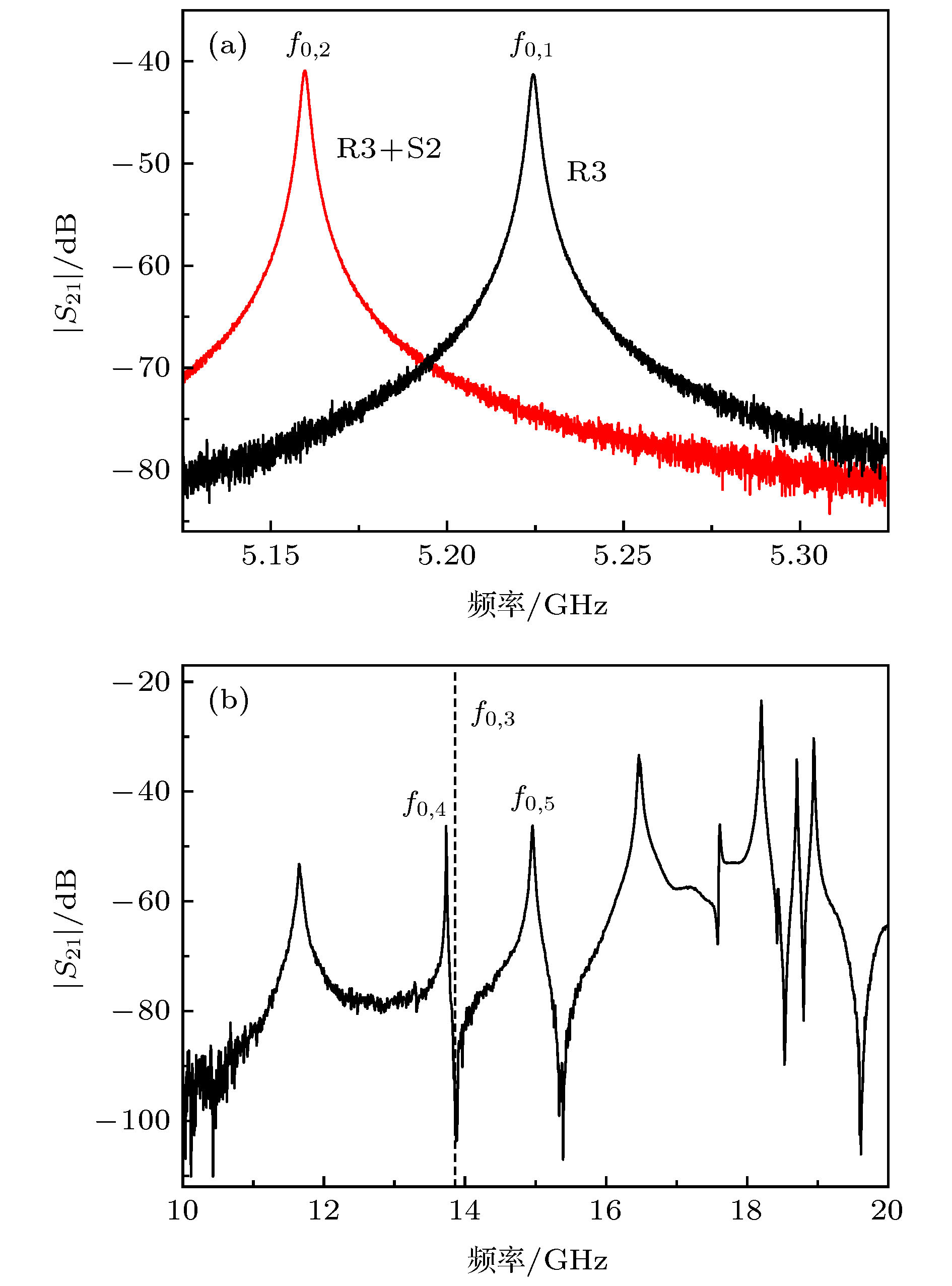

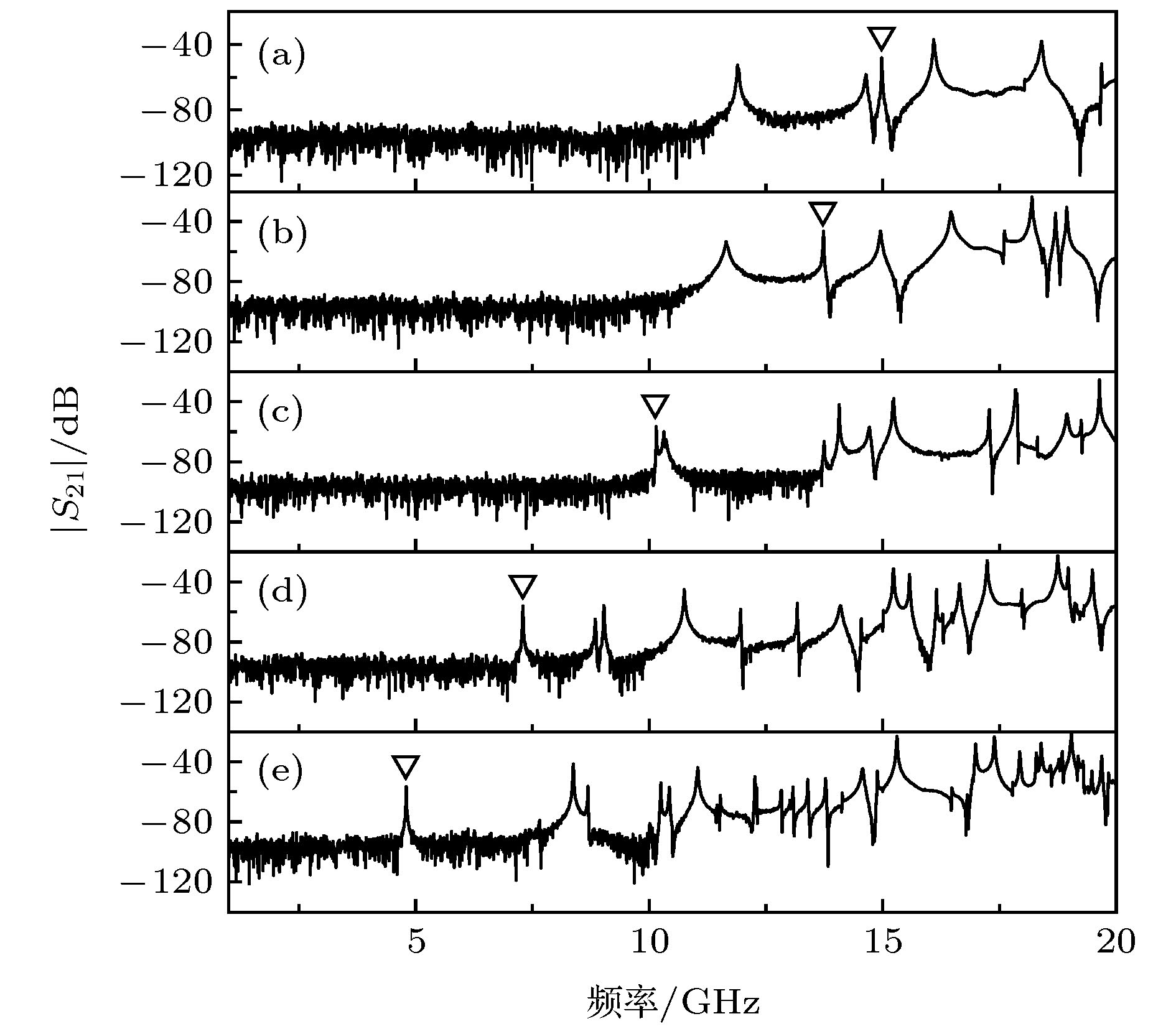

参考试样	待测试样	f_0,1/GHz	f_0,2/GHz	f_0,3/GHz	f_0,4/GHz	f_0,5/GHz
R3	S1	5.224	5.184	15.107	14.988	14.642
R3	S2	5.224	5.160	13.862	13.736	14.958
R3	S3	5.224	5.067	10.216	10.158	10.360
R3	S4	5.224	4.849	7.358	7.298	9.035
R3	S5	5.224	4.217	4.830	4.800	8.376

R1	S2	10.046	9.498	13.807	13.736	14.958
R2	S2	7.215	7.028	13.789	13.736	14.958
R4	S2	2.760	2.752	13.830	13.736	14.958

下载: 导出CSV

Reference	Sample	(f_0,3–f_0,4)/f_{0, 4}	ε_r,rou	ε_r,sam	(ε_r,rou–ε_r,sam)/ε_{r, sam}	tanδ
R3	S1	0.80%	2.73	2.79	–2.2%	1.08 × 10^–4
R3	S2	0.92%	4.68	4.78	–2.1%	2.75 × 10^–4
R3	S3	0.58%	9.38	9.50	–1.3%	2.56 × 10^–5
R3	S4	0.83%	19.1	19.4	–1.5%	7.63 × 10^–5
R3	S5	0.62%	38.7	39.2	–1.3%	1.21 × 10^–4

R1	S2	0.51%	4.72	4.78	–1.2%	2.75 × 10^–4
R2	S2	0.38%	4.74	4.78	–0.8%	2.75 × 10^–4
R4	S2	0.68%	4.70	4.78	–1.8%	2.75 × 10^–4

下载: 导出CSV
