- 必威体育下载

姓名
邮箱
手机号码
标题
留言内容
验证码

摘要

环氧树脂纳米复合材料在电气绝缘领域应用广泛, 通过引入纳米介质实现复合材料介电、绝缘性能的调控以满足特殊应用需求. 本文通过五氟苯乙烯与苯乙烯的共聚, 制备了表面氟化的聚苯乙烯纳米微球, 并以其为填料制备了环氧树脂复合材料. 以纯环氧树脂和填充聚苯乙烯纳米微球环氧复合材料作为参照, 研究了三种复合材料的直流电导率、介电特性、交直流击穿场强、空间电荷行为并计算了材料内部的陷阱能级. 结果表明: 填充氟化聚苯乙烯纳米微球的环氧树脂复合材料表现出优异的电学特性, 其电导率以及介电常数大幅下降、同时交直流击穿场强获得提高. 相比填充无氟聚苯乙烯纳米微球的环氧树脂, 氟化聚苯乙烯纳米微球的引入可降低材料的介电损耗, 限制空间电荷的注入, 并加深基体中的陷阱能级. 研究结果可为环氧树脂复合材料介电性能调控设计以及环氧树脂在电子封装应用提供指导.

关键词:

Abstract

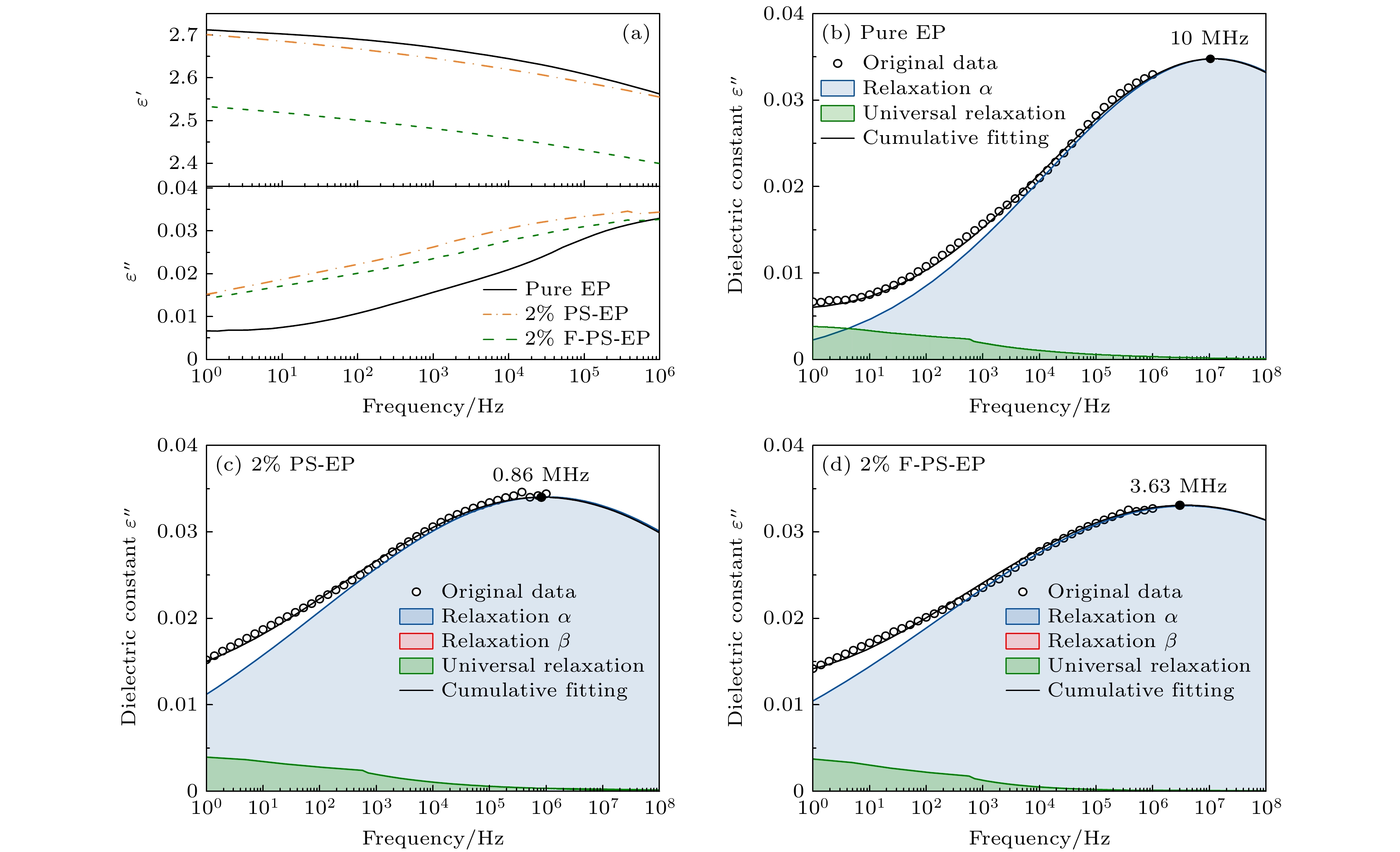

Epoxy resin nanocomposites are widely used in the field of electrical insulation packaging. It is of great significance to regulate the dielectric and insulation properties of composite materials by introducing nano-filler to meet special application requirements. This work proposes a chemical copolymerization method, fluorinated polystyrene nanospheres are synthesized through an addition reaction as filler, and finally the epoxy nanocomposites are prepared. The polystyrene nanospheres have a uniform size and good compatibility with the epoxy resin. The introducing of nanospheres reduces the dielectric constant of the epoxy resin composite material and increases the breakdown strength simultaneously. Although the dielectric loss increases, the composites’ imaginary part remains below 0.04 within 1 MHz frequency. In particular, the fluorinated polystyrene/epoxy composite with a mass fraction of 2% exhibits a decrease in dielectric constant and DC conductivity, while the AC breakdown strength and DC breakdown strength increase by 12.6% and 6%, respectively. The results of the pulse electro-acoustic method indicate that the charge injection of the epoxy resin filled with non-fluorinated polystyrene nanospheres is evident, while the introduction of fluorinated nanospheres significantly reduces the charge injection level. Calculations based on the depolarization process reveal that the introduction of fillers leads to an increase in trap density and depth of energy levels in the composites. Notably, the epoxy resin filled with fluorinated fillers has the deepest trap levels, providing an explanation for the improved insulation breakdown performance. The research can provide guidance for regulating dielectric properties of epoxy composites and material synthesis for the application of electrical insulation packaging .

Keywords:

作者及机构信息

1.
2.
3.

通信作者:李静,lijing@hzcu.edu.cn

基金项目:中国博士后科学基金(批准号: 2023M733031)和浙江省自然科学基金重点项目(批准号: LZ22E070001)资助的课题.

Authors and contacts

1.
2.
3.

Corresponding author:Li Jing,lijing@hzcu.edu.cn

Funds:Project supported by the China Postdoctoral Science Foundation (Grant No. 2023M733031) and the Key Project of Natural Science Foundation of Zhejiang Province, China (Grant No. LZ22E070001).

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]

施引文献

下载: 全尺寸图片幻灯片

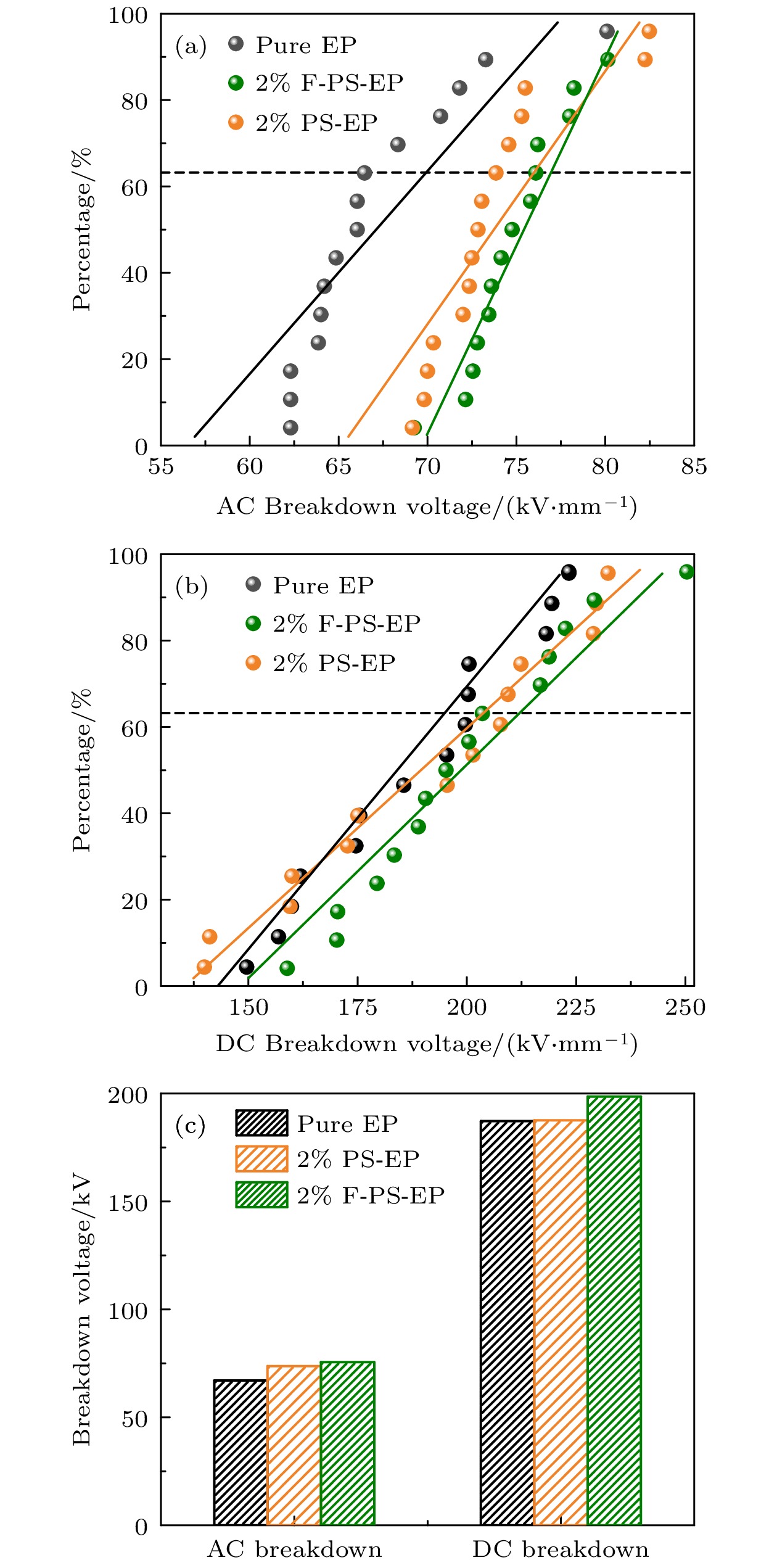

复合材料	AC		DC
复合材料	μ	σ	μ	σ
Pure EP	67.45	5.00	187.20	24.63
2% PS-EP	74.00	4.02	190.41	32.18
2% F-PS-EP	75.54	3.99	198.59	25.20

下载: 导出CSV

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]

[1]	任俊文, 姜国庆, 陈志杰, 魏华超, 赵莉华, 贾申利.氮化硼纳米管表面结构设计及其对环氧复合电介质性能调控机理. 必威体育下载 , 2024, 73(2): 027703.doi:10.7498/aps.73.20230708
[2]	刘秀成, 杨智, 郭浩, 陈颖, 罗向龙, 陈健勇.金刚石/环氧树脂复合物热导率的分子动力学模拟. 必威体育下载 , 2023, 72(16): 168102.doi:10.7498/aps.72.20222270
[3]	孟菁饴, 卢红伟, 马世乐, 张嘉奇, 何富民, 苏伟涛, 赵晓东, 田婷, 王翼, 邢誉.功能化原子力显微镜在纳米电介质材料性能研究中的应用进展. 必威体育下载 , 2022, 71(24): 240701.doi:10.7498/aps.71.20221462
[4]	杨如霞, 卢玉明, 曾丽竹, 张禄佳, 李冠男.钆掺杂对0.7BiFe_0.95Ga_0.05O₃-0.3BaTiO₃陶瓷的结构、介电性能和多铁性能的影响. 必威体育下载 , 2020, 69(10): 107701.doi:10.7498/aps.69.20200175
[5]	林生军, 黄印, 谢东日, 闵道敏, 王威望, 杨柳青, 李盛涛.环氧树脂高温分子链松弛与玻璃化转变特性. 必威体育下载 , 2016, 65(7): 077701.doi:10.7498/aps.65.077701
[6]	茹佳胜, 闵道敏, 张翀, 李盛涛, 邢照亮, 李国倡.直流电晕充电下环氧树脂表面电位衰减特性的研究. 必威体育下载 , 2016, 65(4): 047701.doi:10.7498/aps.65.047701
[7]	冯奇, 李梦凯, 唐海通, 王晓东, 高忠民, 孟繁玲.石墨烯/聚乙烯醇/聚偏氟乙烯基纳米复合薄膜的介电性能. 必威体育下载 , 2016, 65(18): 188101.doi:10.7498/aps.65.188101
[8]	赵学童, 廖瑞金, 李建英, 王飞鹏.直流老化对CaCu3Ti4O12陶瓷介电性能的影响. 必威体育下载 , 2015, 64(12): 127701.doi:10.7498/aps.64.127701
[9]	周静, 刘存金, 李儒, 陈文.异质界面对Ca(Mg1/3Nb2/3)O3/CaTiO3叠层薄膜结构和介电性能的影响. 必威体育下载 , 2012, 61(6): 067401.doi:10.7498/aps.61.067401
[10]	李智敏, 施建章, 卫晓黑, 李培咸, 黄云霞, 李桂芳, 郝跃.掺铝3C-SiC电子结构的第一性原理计算及其微波介电性能. 必威体育下载 , 2012, 61(23): 237103.doi:10.7498/aps.61.237103
[11]	陈超, 江向平, 卫巍, 李小红, 魏红斌, 宋福生.(K0.45Na0.55)NbO3无铅压电晶体的生长形态与介电性能研究. 必威体育下载 , 2011, 60(10): 107704.doi:10.7498/aps.60.107704
[12]	丁南, 唐新桂, 匡淑娟, 伍君博, 刘秋香, 何琴玉.锰掺杂对Ba(Zr, Ti)O3陶瓷压电与介电性能的影响. 必威体育下载 , 2010, 59(9): 6613-6619.doi:10.7498/aps.59.6613
[13]	姚俊兰, 安振连, 毛明军, 张冶文, 夏钟福.等温结晶化条件对氟化孔洞聚丙烯膜电荷稳定性的显著影响. 必威体育下载 , 2010, 59(9): 6508-6513.doi:10.7498/aps.59.6508
[14]	赵苏串, 李国荣, 张丽娜, 王天宝, 丁爱丽.Na0.25K0.25Bi0.5TiO3无铅压电陶瓷的介电特性研究. 必威体育下载 , 2006, 55(7): 3711-3715.doi:10.7498/aps.55.3711
[15]	黄集权, 洪兰秀, 韩高荣, 翁文剑, 杜丕一.Fe-Ni-BaTiO3复合材料的介电行为及其机理研究. 必威体育下载 , 2006, 55(7): 3664-3669.doi:10.7498/aps.55.3664
[16]	曾涛, 董显林, 毛朝梁, 梁瑞虹, 杨洪.孔隙率及晶粒尺寸对多孔PZT陶瓷介电和压电性能的影响及机理研究. 必威体育下载 , 2006, 55(6): 3073-3079.doi:10.7498/aps.55.3073
[17]	马建华, 孙璟兰, 孟祥建, 林铁, 石富文, 褚君浩.SrTiO3金属-绝缘体-半导体结构的介电与界面特性. 必威体育下载 , 2005, 54(3): 1390-1395.doi:10.7498/aps.54.1390
[18]	张丽娜, 赵苏串, 郑嘹赢, 李国荣, 殷庆瑞.复合层状Bi7Ti4NbO21铁电陶瓷的结构与介电和压电性能研究. 必威体育下载 , 2005, 54(5): 2346-2351.doi:10.7498/aps.54.2346
[19]	惠荣, 朱骏, 卢网平, 毛翔宇, 羌锋, 陈小兵.La掺杂诱发层状钙钛矿型铁电体弛豫性相变的介电研究. 必威体育下载 , 2004, 53(1): 276-281.doi:10.7498/aps.53.276
[20]	刘鹏, 边小兵, 张良莹, 姚熹.(PbBa)(Zr,Sn,Ti)O_3反铁电/弛豫型铁电相界陶瓷的相变与介电、热释电性质. 必威体育下载 , 2002, 51(7): 1628-1633.doi:10.7498/aps.51.1628

计量

文章访问数:943
PDF下载量:41
被引次数:0

搜索

留言板
