- 必威体育下载

姓名
邮箱
手机号码
标题
留言内容
验证码

摘要

高温超导薄膜因其微波表面电阻低, 可用于尖端高温超导微波器件的制作. 然而由于高温超导材料特殊的二维超导机制和极短的超导相干长度, 高温超导材料的微波表面电阻对微结构特别敏感. 为了探究高温超导材料微结构和微波电阻的联系, 采用脉冲激光沉积(PLD)技术在(00l)取向的MgO单晶衬底上生长了不同厚度的YBa ₂Cu ₃O _{7 –δ}(YBCO)薄膜. 电学测量发现不同厚度的样品超导转变温度、常温电阻差别不大, 但超导态的微波表面电阻差异很大. 同步辐射三维倒空间扫描(3D-RSM)技术对YBCO薄膜微结构的表征表明: CuO ₂面平行于表面晶粒(c晶)的多寡、晶粒取向的一致性是造成超导态微波表面电阻差异的主要原因.

关键词:

Abstract

High-temperature superconducting films can be used for fabricating the cutting-edge high-temperature superconducting microwave devices because of their low microwave surface resistances. However, the microwave surface resistances of high-temperature superconducting materials are particularly sensitive to microstructure due to their special two-dimensional superconducting mechanisms and extremely short superconducting coherence lengths. To investigate the correlations between microstructure and microwave surface resistance of high-temperature superconducting materials, YBa ₂Cu ₃O _7-δ(YBCO) films with different thickness are grown on (00l)-oriented MgO single-crystal substrates by using the pulsed laser deposition (PLD) technique. Electrical measurements reveal that their superconducting transition temperatures and room temperature resistances do not show significant difference. However, their microwave surface resistances in superconducting state display a significant difference. The characterizations of the microstructures of YBCO films by synchrotron radiation three-dimensional reciprocal space mapping(3D-RSM) technique show that the number of the grains with CuO ₂face parallel to the surface (c crystals), and the consistency of grain orientation are the main causes for the difference in microwave surface resistance.

Keywords:

three-dimensional reciprocal space mapping/
YBCO films/
microstructures

作者及机构信息

1.
2.
3.

通信作者:高琛,gaochen@ucas.edu.cn

基金项目:国家重点研发计划（批准号：2022YFA1603900）、中央高校基本科研业务费专项资金(批准号: E1E40207X2)和中国科学院大学高水平人才培育与稳定支持专项(批准号: E1EG0210X2, 118900M018)资助的课题.

Authors and contacts

1.
2.
3.

Corresponding author:Gao Chen,gaochen@ucas.edu.cn

Funds:Project supported by the National Key Research and Development Program of China(Grant No. 2022YFA1603900), the Fundamental Research Funds for the Central Universities (Grant No. E1E40207X2) and UCAS (Grant Nos. E1EG0210X2, 118900M018)

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[35]
[36]
[37]
[38]
[39]
[40]
[41]
[42]
[43]
[44]
[45]
[46]
[47]
[48]
[49]
[50]
[51]
[52]
[53]
[54]
[55]
[56]
[57]

施引文献

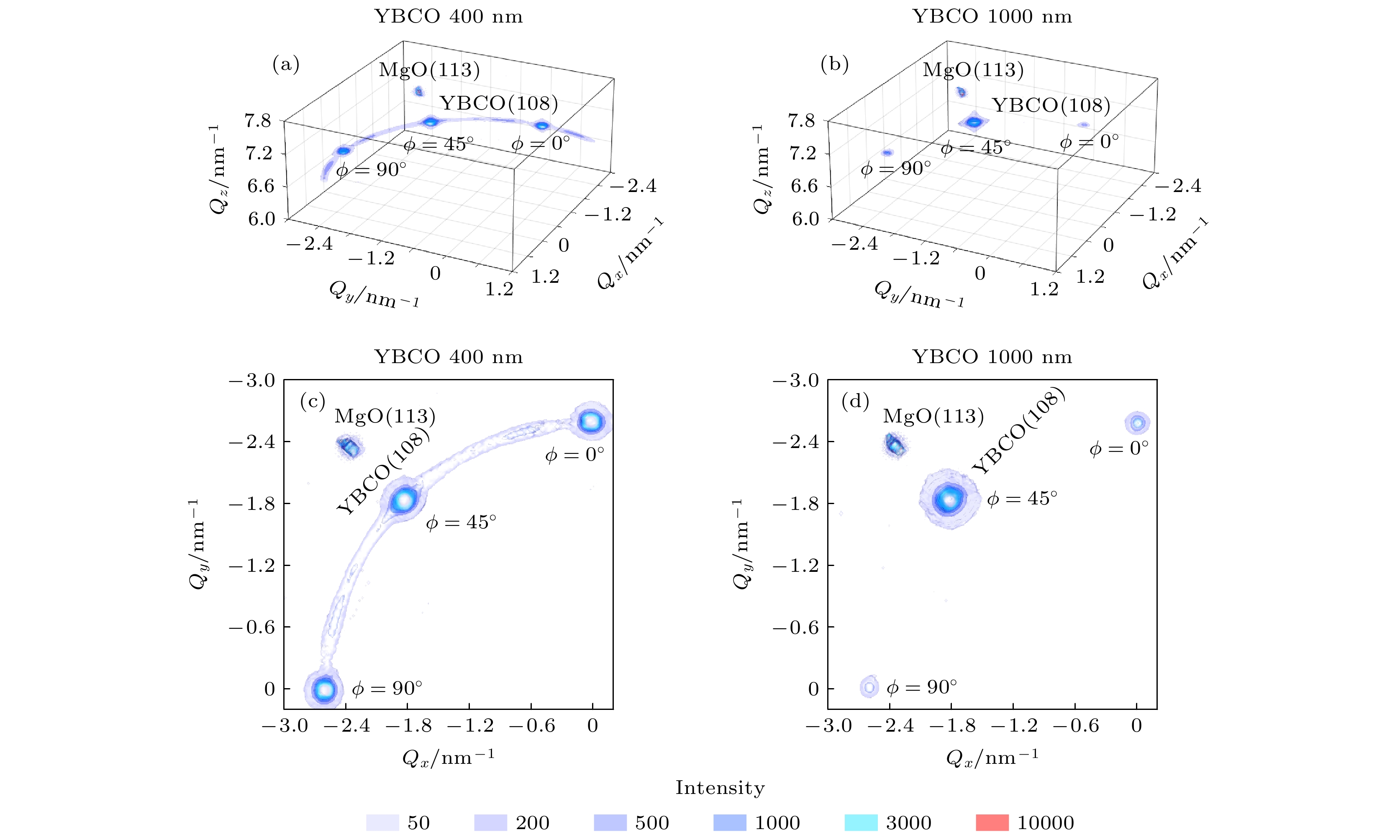

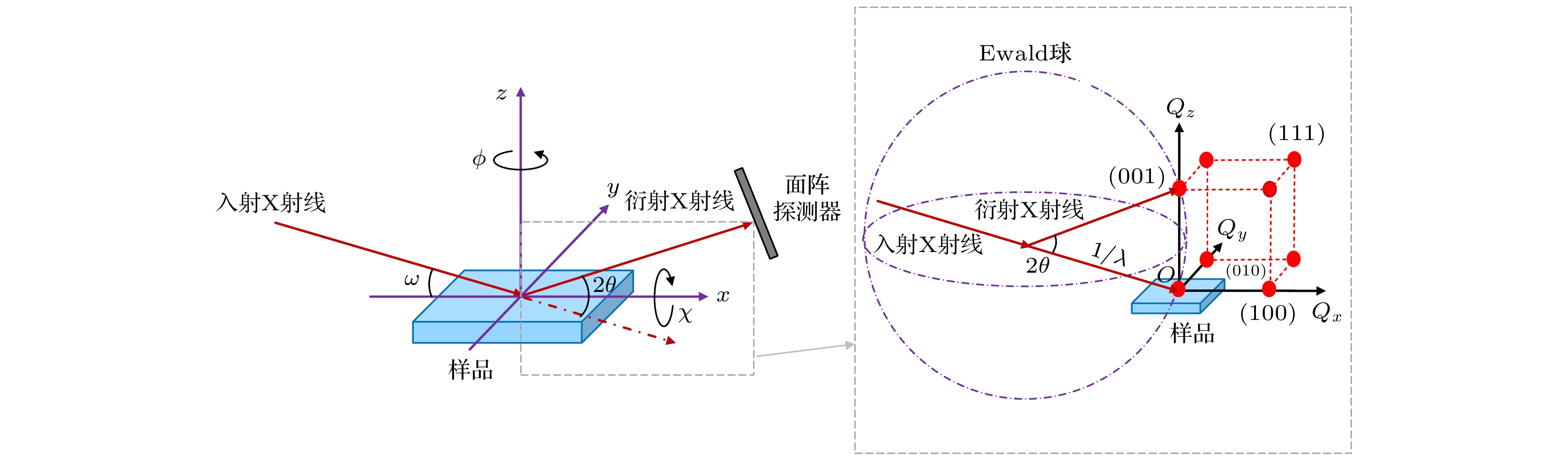

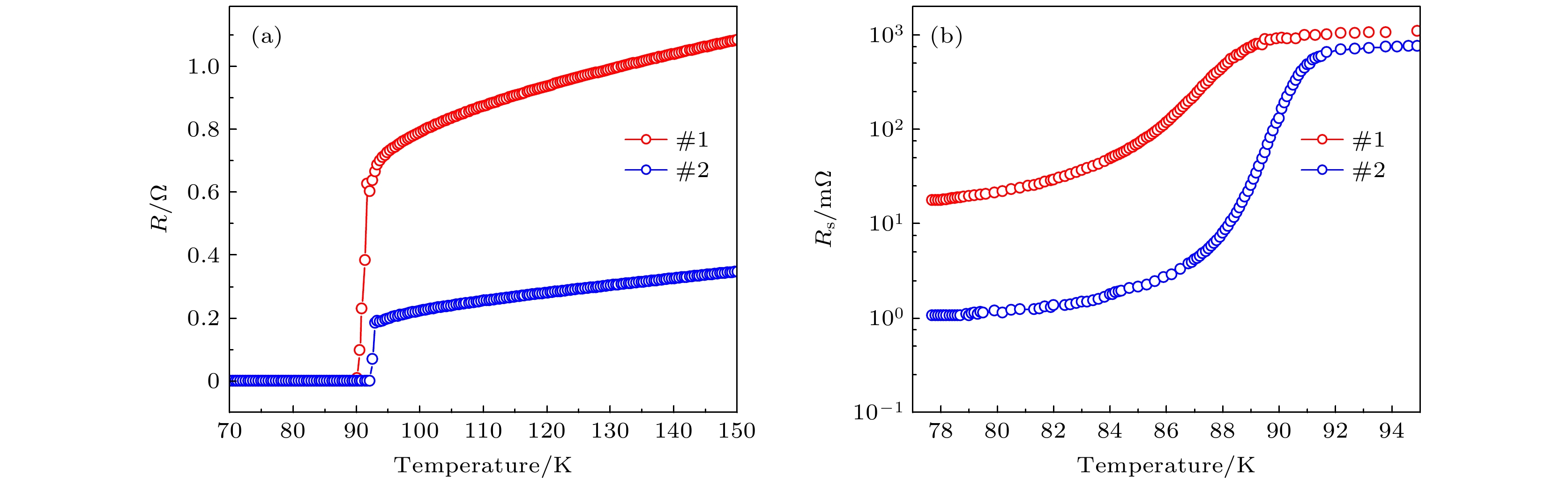

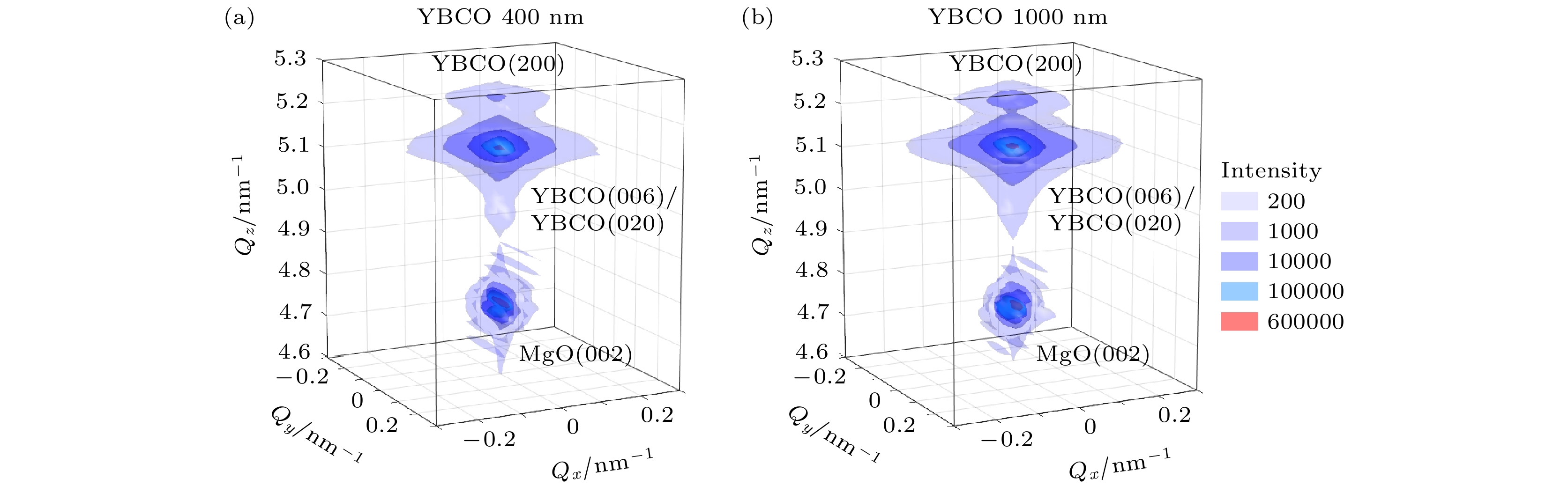

下载: 全尺寸图片幻灯片

	衍射峰实测三维积分强度
	(108)(018)	(109)(019)(130)
卡片上的相对强度	13 5	6 4 5
YBCO 400 nm	$ 9.136\times {10}^{6} $	$ 5.974\times {10}^{6} $
YBCO 1000 nm	$ 11.503\times {10}^{6} $	$ 7.769\times {10}^{6} $

下载: 导出CSV

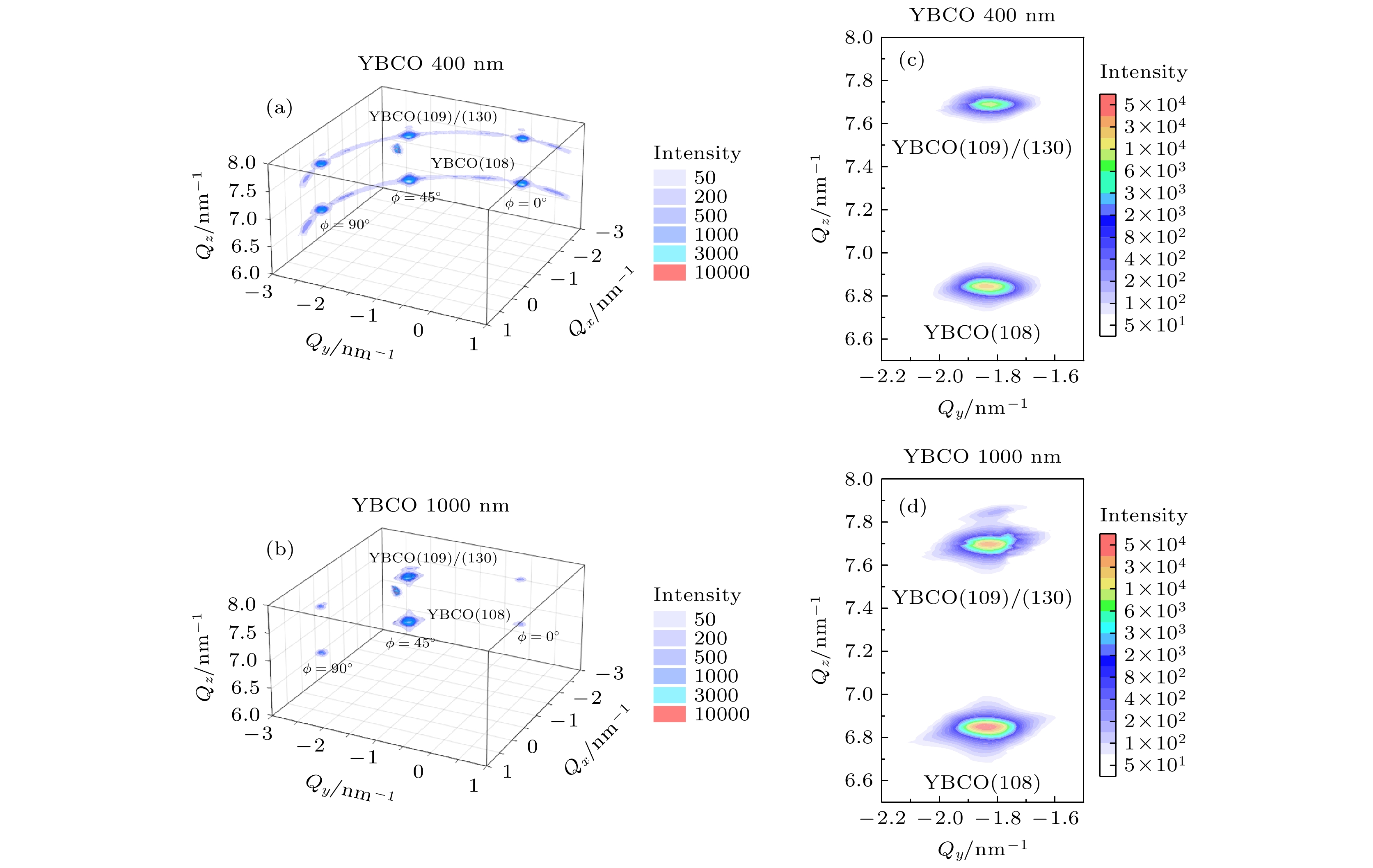

样品厚度	衍射峰三维积分强度		c晶/b晶比
样品厚度	(109), (019)	(130)	c晶/b晶比
YBCO 400 nm	$ 1.015\times {10}^{6} $	$ 0.180\times {10}^{6} $	5.639∶1
YBCO 1000 nm	$ 1.278\times {10}^{6} $	$ 0.276\times {10}^{6} $	4.630∶1

下载: 导出CSV

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[35]
[36]
[37]
[38]
[39]
[40]
[41]
[42]
[43]
[44]
[45]
[46]
[47]
[48]
[49]
[50]
[51]
[52]
[53]
[54]
[55]
[56]
[57]

[1]	蒋梅燕, 朱政杰, 陈成克, 李晓, 胡晓君.硫离子注入纳米金刚石薄膜的微结构和电化学性能. 必威体育下载 , 2019, 68(14): 148101.doi:10.7498/aps.68.20190394
[2]	林林, 袁儒强, 张欣欣, 王晓东.液滴在梯度微结构表面上的铺展动力学分析. 必威体育下载 , 2015, 64(15): 154705.doi:10.7498/aps.64.154705
[3]	王长远, 杨晓红, 马勇, 冯媛媛, 熊金龙, 王维.水热合成ZnO：Cd纳米棒的微结构及光致发光特性. 必威体育下载 , 2014, 63(15): 157701.doi:10.7498/aps.63.157701
[4]	王锐, 胡晓君.氧离子注入纳米金刚石薄膜的微结构和电化学性能研究. 必威体育下载 , 2014, 63(14): 148102.doi:10.7498/aps.63.148102
[5]	田晶, 杨鑫, 刘尚军, 练晓娟, 陈金伟, 王瑞林.直流磁控溅射厚度对Cu(Inx,Ga1-x)Se2背接触Mo薄膜性能的影响. 必威体育下载 , 2013, 62(11): 116801.doi:10.7498/aps.62.116801
[6]	顾珊珊, 胡晓君, 黄凯.退火温度对硼掺杂纳米金刚石薄膜微结构和p型导电性能的影响. 必威体育下载 , 2013, 62(11): 118101.doi:10.7498/aps.62.118101
[7]	杨铎, 钟宁, 尚海龙, 孙士阳, 李戈扬.磁控溅射(Ti, N)/Al纳米复合薄膜的微结构和力学性能. 必威体育下载 , 2013, 62(3): 036801.doi:10.7498/aps.62.036801
[8]	胡衡, 胡晓君, 白博文, 陈小虎.退火时间对硼掺杂纳米金刚石薄膜微结构和电化学性能的影响. 必威体育下载 , 2012, 61(14): 148101.doi:10.7498/aps.61.148101
[9]	张增院, 郜小勇, 冯红亮, 马姣民, 卢景霄.真空热退火温度对单相Ag2O薄膜微结构和光学性质的影响. 必威体育下载 , 2011, 60(3): 036107.doi:10.7498/aps.60.036107
[10]	潘金平, 胡晓君, 陆利平, 印迟.退火对B掺杂纳米金刚石薄膜微结构和电化学性能的影响. 必威体育下载 , 2010, 59(10): 7410-7416.doi:10.7498/aps.59.7410
[11]	刘雪芹, 韩国俭, 黄春奎, 兰伟.Raman光谱研究厚度对La0.9Sr0.1MnO3/Si薄膜结构的影响. 必威体育下载 , 2009, 58(11): 8008-8013.doi:10.7498/aps.58.8008
[12]	刘峰, 孟月东, 任兆杏, 舒兴胜.感应耦合等离子体增强射频磁控溅射沉积ZrN薄膜及其性能研究. 必威体育下载 , 2008, 57(3): 1796-1801.doi:10.7498/aps.57.1796
[13]	张红娣, 安玉凯, 麦振洪, 高炬, 胡凤霞, 王勇, 贾全杰.La0.8Ca0.2MnO3/SrTiO3薄膜厚度对其结构及磁学性能的影响. 必威体育下载 , 2007, 56(9): 5347-5352.doi:10.7498/aps.56.5347
[14]	黄锐, 林璇英, 余云鹏, 林揆训, 祝祖送, 魏俊红.氢稀释对多晶硅薄膜结构特性和光学特性的影响. 必威体育下载 , 2006, 55(5): 2523-2528.doi:10.7498/aps.55.2523
[15]	蔡衍卿, 姚忻, 李刚.关于YBCO薄膜过热现象的研究. 必威体育下载 , 2006, 55(2): 844-848.doi:10.7498/aps.55.844
[16]	刘小兵, 史向华, 廖太长, 任鹏, 柳玥, 柳毅, 熊祖洪, 丁训民, 侯晓远.声空化物理化学综合法制备发光多孔硅薄膜的微结构与发光特性. 必威体育下载 , 2005, 54(1): 416-421.doi:10.7498/aps.54.416
[17]	周炳卿, 刘丰珍, 朱美芳, 谷锦华, 周玉琴, 刘金龙, 董宝中, 李国华, 丁琨.利用x射线小角散射技术研究微晶硅薄膜的微结构. 必威体育下载 , 2005, 54(5): 2172-2175.doi:10.7498/aps.54.2172
[18]	张世斌, 廖显伯, 安龙, 杨富华, 孔光临, 王永谦, 徐艳月, 陈长勇, 刁宏伟.非晶微晶过渡区域硅薄膜的微区喇曼散射研究. 必威体育下载 , 2002, 51(8): 1811-1815.doi:10.7498/aps.51.1811
[19]	王永谦, 陈维德, 陈长勇, 刁宏伟, 张世斌, 徐艳月, 孔光临, 廖显伯.快速热退火和氢等离子体处理对富硅氧化硅薄膜微结构与发光的影响. 必威体育下载 , 2002, 51(7): 1564-1570.doi:10.7498/aps.51.1564
[20]	王永谦, 陈长勇, 陈维德, 杨富华, 刁宏伟, 许振嘉, 张世斌, 孔光临, 廖显伯.a-Si∶O∶H薄膜微结构及其高温退火行为研究. 必威体育下载 , 2001, 50(12): 2418-2422.doi:10.7498/aps.50.2418

计量

文章访问数:3616
PDF下载量:104
被引次数:0

搜索

留言板
