- 必威体育下载

姓名
邮箱
手机号码
标题
留言内容
验证码

摘要

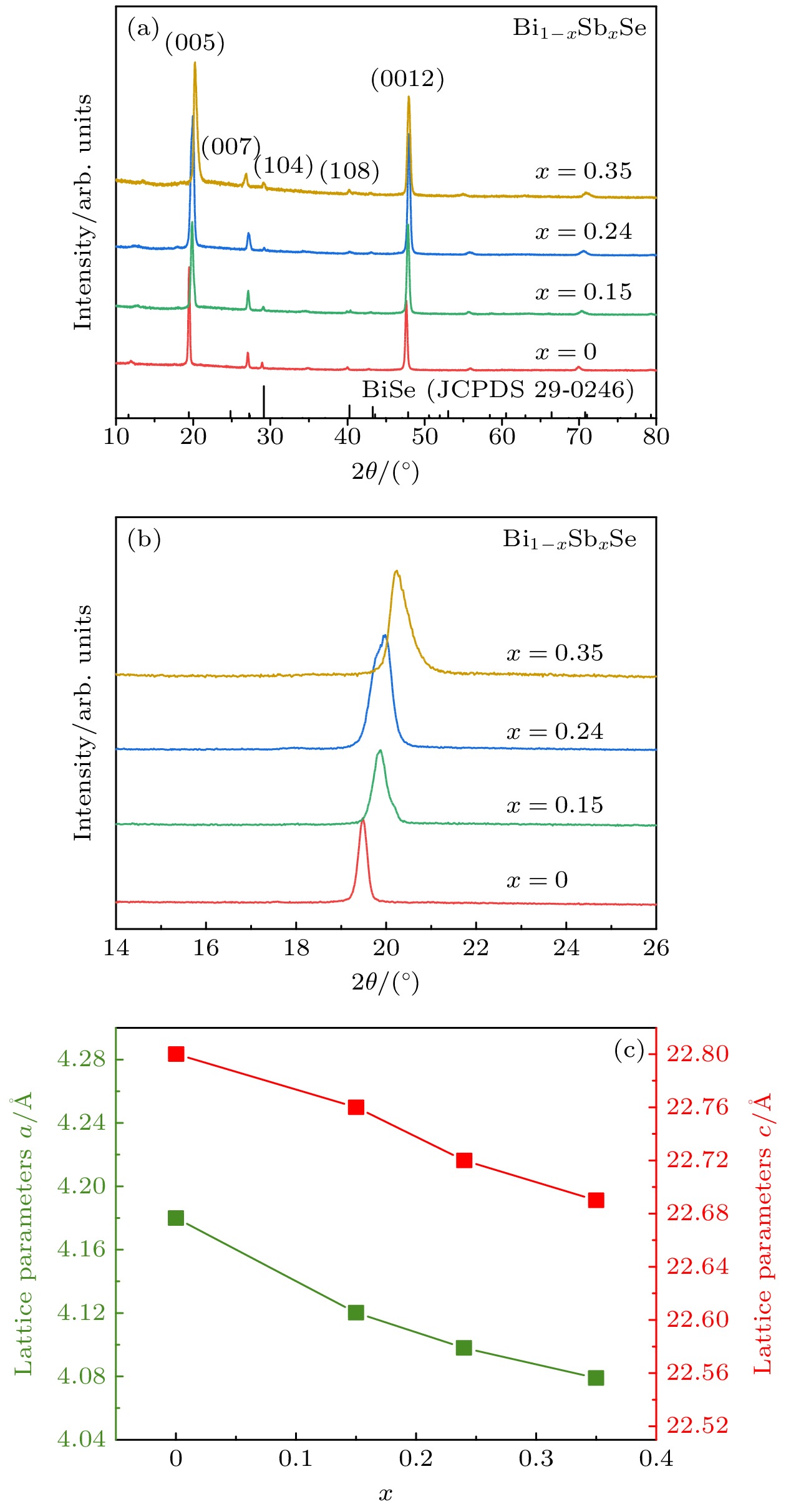

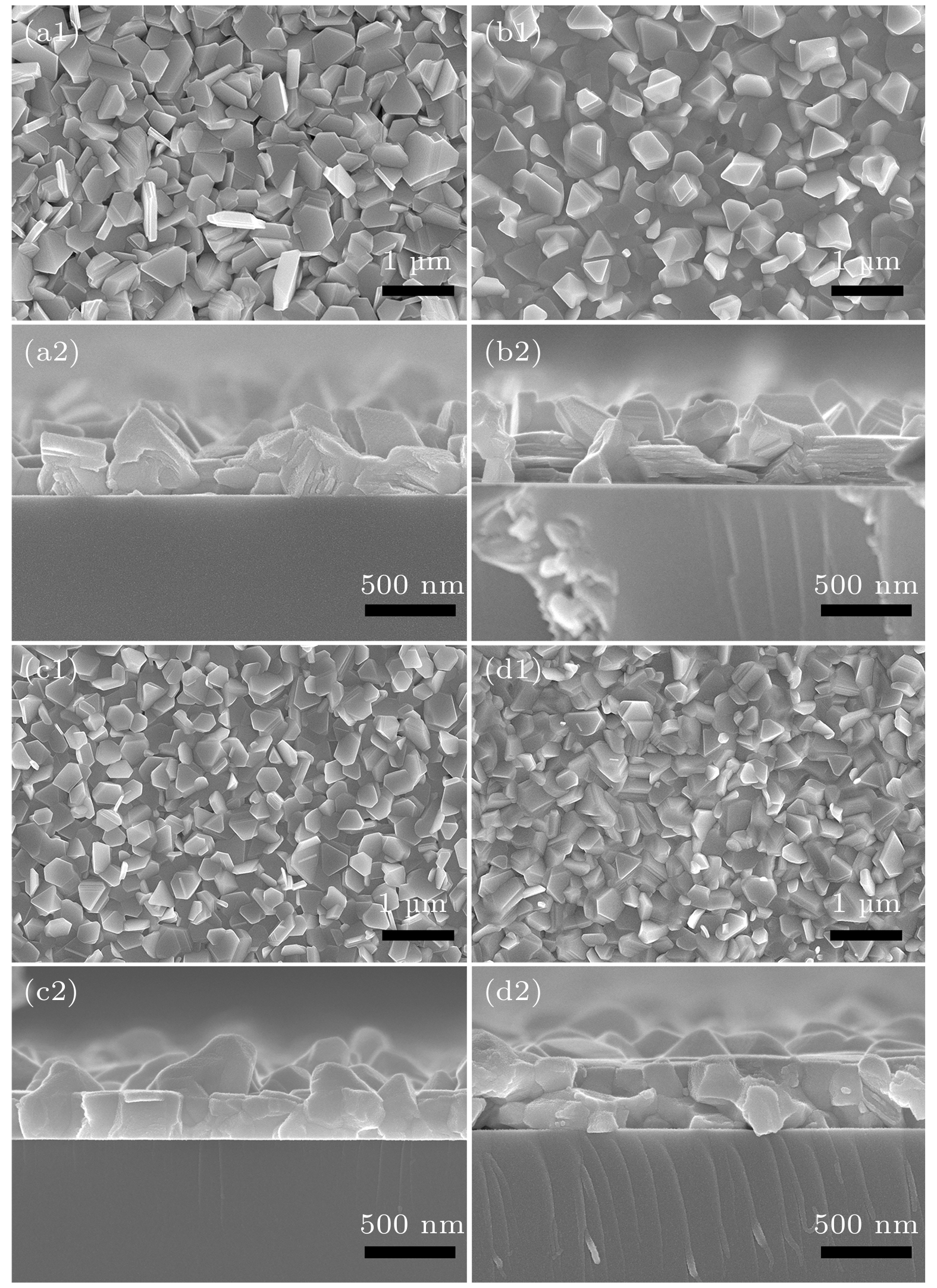

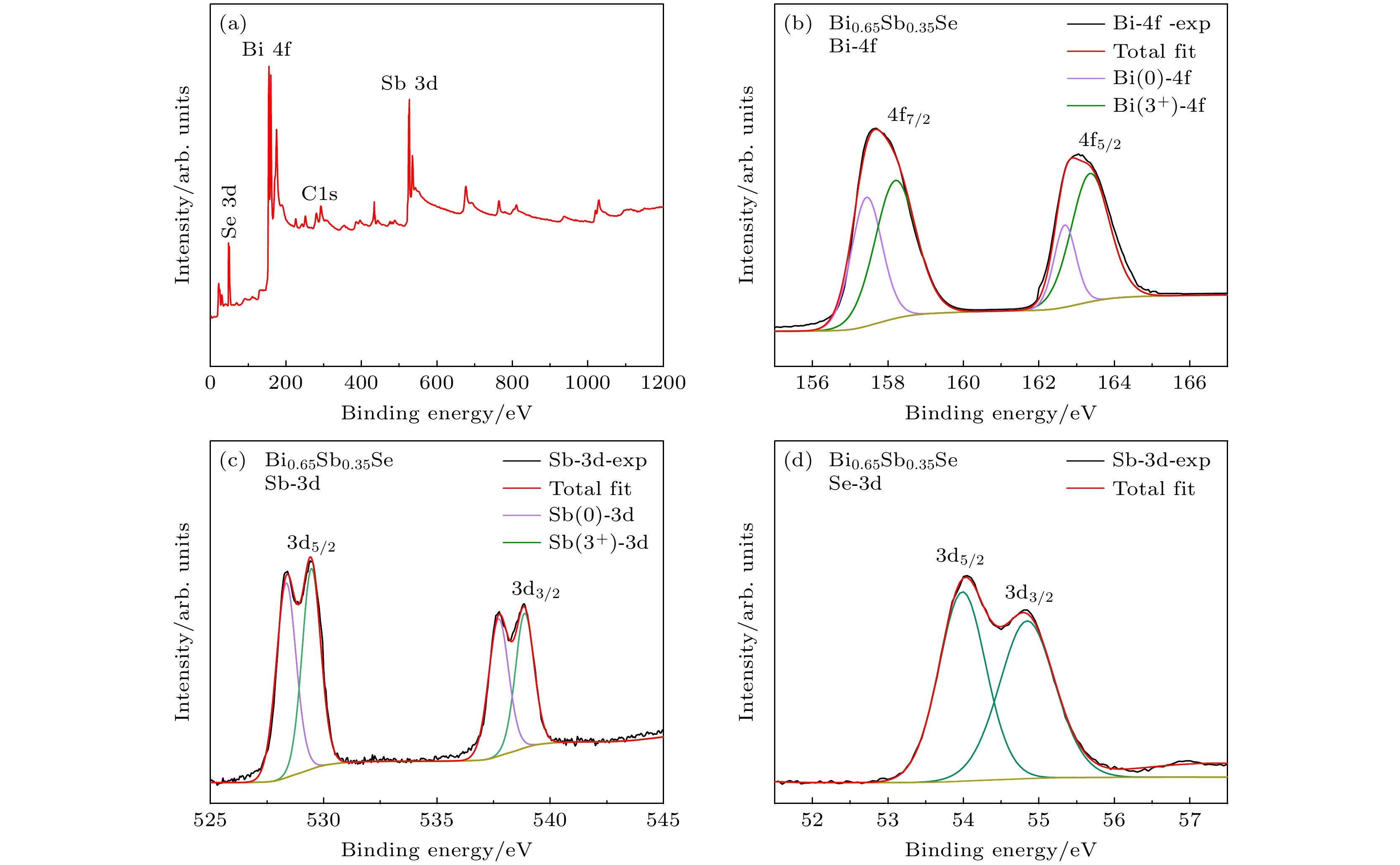

BiSe是近年来发现的具有超低本征晶格热导率材料, 显示出比传统的Bi ₂Se ₃更高的热电性能潜力. 本文采用真空热蒸发法制备了具有(00l)取向生长的N型纯相BiSe纳米晶薄膜, 并通过Sb共蒸发, 制备得到不同掺杂浓度的Bi _1–xSb _xSe热电薄膜. 对薄膜样品物相、形貌、组份、晶格振动、化学价态及电输运性质进行了表征. 结果显示, Sb进入到BiSe晶格中取代了Bi原子的位置, 而Sb原子与Bi原子之间的金属性差异使得掺杂后的样品载流子浓度下降, 塞贝克系数上升. 同时, 随着Sb掺杂浓度的增大, 组成薄膜的纳米晶粒尺寸减小, 薄膜面内形成更加致密的层状结构, 有利于载流子输运,导致样品的载流子迁移率由13.6 cm ²/(V·s)显著提升至19.3 cm ²/(V·s). 受到Seebeck系数与电导率的综合作用, Bi _0.76Sb _0.24Se薄膜具有2.18 μW/(cm·K ²)的室温功率因子, 相对于未掺杂BiSe薄膜功率因子得到提升. 本工作表明BiSe基薄膜在近室温热电薄膜器件中具有潜在的应用前景.

关键词:

Abstract

BiSe is found to be a promising near-room-temperature thermoelectric material with higher performance than traditional Bi ₂Se ₃due to its ultra-low intrinsic lattice thermal conductivity. In this work, N-type BiSe nanocrystalline thin films with (00l) preferred orientation are first prepared via vacuum thermal evaporation method, and Bi _1–xSb _xSe nanocrystalline films with different doping concentrations are obtained by Sb co-evaporation. The phases, morphologies, chemical compositions and valences, lattical vibrations, and electrical properties of these films are characterized. It is found that the Sb dopant successfully enters into the crystal lattice and replaces the Bi site of Bi ₂Se ₃quintuple layers and Bi ₂bilayers without selectivity, and the difference of gold properties between Sb atom and Bi atoms leads the carrier concentration to sharply decrease and the Seebeck coefficient in doped BiSe to increase. Meanwhile, the sizes of nanocrystals in the films decrease and the denser layered structure is formed due to the Sb doping, which is conducive to the carrier transport in the samples, and the in-plane carrier mobility of the films effectively increases from 13.6 cm ²·V ^–1·s ^–1(BiSe) to 19.3 cm ²·V ^–1·s ^–1(Bi _0.65Sb _0.35Se). The maximum room-temperature power factor of 2.18 μW·cm ^–1·K ^–2is obtained in Bi _0.76Sb _0.24Se, which is higher than that in undoped BiSe. The results of this work indicate that the BiSe-based thin films have potential applications in room temperature thermoelectric thin film devices.

Keywords:

作者及机构信息

1.
2.

通信作者:简基康,jianjikang@126.com

基金项目:国家自然科学基金(批准号: 52072078, 51702058)资助的课题.

Authors and contacts

1.
2.

Corresponding author:Jian Ji-Kang,jianjikang@126.com

Funds:Project supported by the National Natural Science Foundation of China (Grant Nos. 52072078, 51702058).

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[35]
[36]

施引文献

下载: 全尺寸图片幻灯片

样品	(Bi+Bi₂Se₃)蒸发源温度/℃	Sb蒸发源温度/℃	源与衬底的距离/cm	衬底温度/ ℃	蒸镀时间/ min
BiSe	500	—	10	475	10
Bi_0.85Sb_0.15Se	500	300	10	475	10
Bi_0.76Sb_0.24Se	500	350	10	475	10
Bi_0.65Sb_0.35Se	500	375	10	475	10

下载: 导出CSV

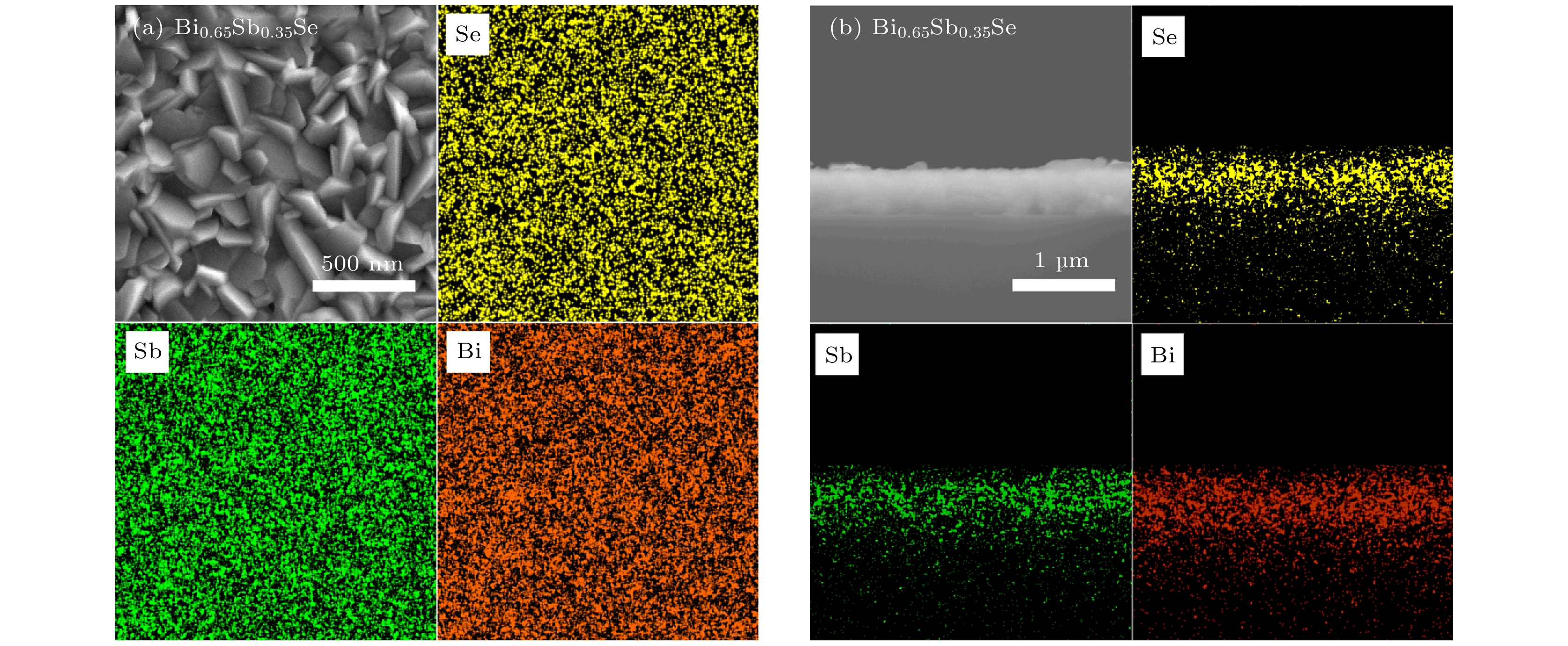

样品	Bi/%	Sb/%	Se/%
BiSe	49.97	—	50.03
Bi_0.85Sb_0.15Se	42.37	7.53	50.10
Bi_0.76Sb_0.24Se	38.01	11.91	50.08
Bi_0.65Sb_0.35Se	32.49	17.45	50.05

下载: 导出CSV

	BiSe	Bi_0.85Sb_0.15Se	Bi_0.76Sb_0.24Se	Bi_0.65Sb_0.35Se

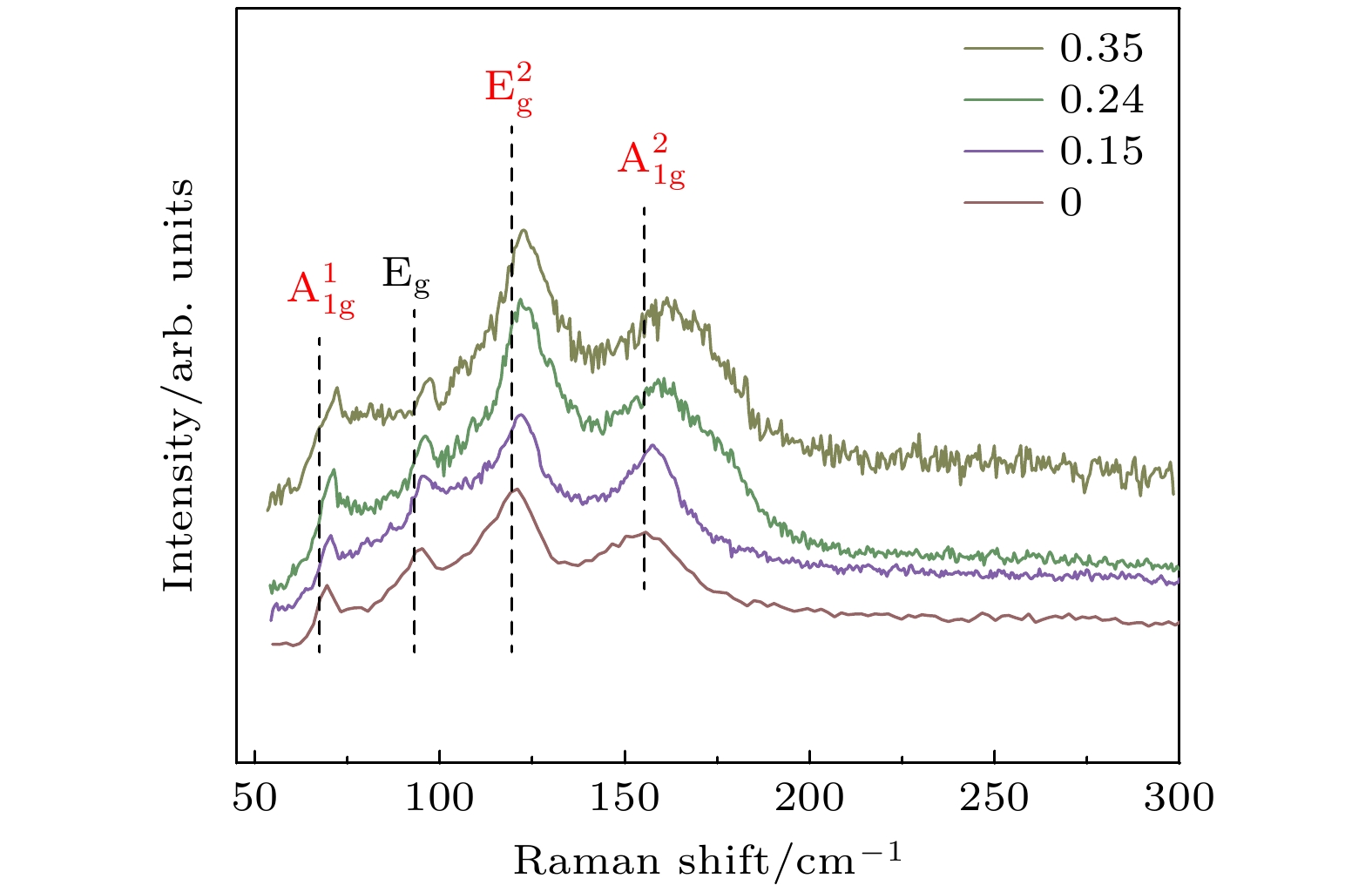

$ \rm A^1_{1g} $	68.1	70.5	70.9	71.4
E_g	93.7	95.4	95.9	96.7
$ \rm E^2_g $	120.6	121.4	122.1	122.9
$\rm A^2_{1g}$	155.4	157.9	160.5	161.5

下载: 导出CSV

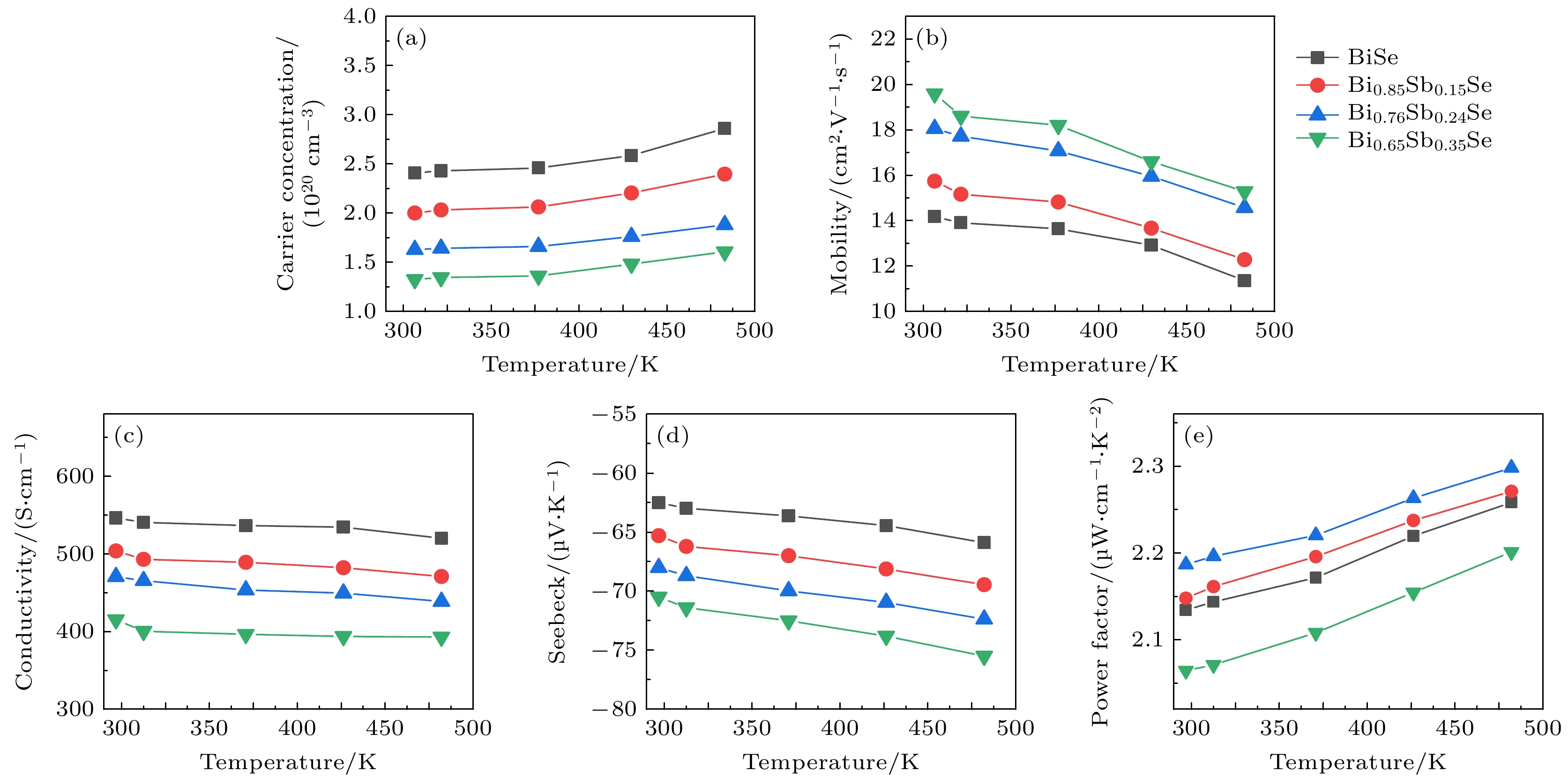

薄膜样品	载流子浓度 n/(10²⁰cm^–3)	载流子迁移率 μ/(cm²·V^–1·s^–1)	电导率 σ/(S·cm^–1)
BiSe	2.5	13.6	544.2
Bi_0.85Sb_0.15Se	1.9	16.7	502.3
Bi_0.76Sb_0.24Se	1.6	18.4	468.8
Bi_0.65Sb_0.35Se	1.3	19.3	416.8

下载: 导出CSV

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[35]
[36]

[1]	李睿英, 罗婷婷, 李貌, 陈硕, 鄢永高, 吴劲松, 苏贤礼, 张清杰, 唐新峰.n型Bi_2–xSb_xTe_3–ySe_y基化合物的缺陷结构调控与电热输运性能. 必威体育下载 , 2024, 73(9): 097101.doi:10.7498/aps.73.20240098
[2]	李强, 陈硕, 刘可可, 鲁志强, 胡芹, 冯利萍, 张清杰, 吴劲松, 苏贤礼, 唐新峰.n型Bi₂Te₃基化合物的类施主效应和热电性能. 必威体育下载 , 2023, 72(9): 097101.doi:10.7498/aps.72.20230231
[3]	陈赟斐, 魏锋, 王赫, 赵未昀, 邓元.高性能Bi₂Te_3–xSe_x热电薄膜的可控生长. 必威体育下载 , 2021, 70(20): 207303.doi:10.7498/aps.70.20211090
[4]	汪静丽, 陈子玉, 陈鹤鸣.基于Si₃N₄/SiN_x/Si₃N₄三明治结构的偏振无关1 × 2多模干涉型解复用器的设计. 必威体育下载 , 2020, 69(5): 054206.doi:10.7498/aps.69.20191449
[5]	邹平, 吕丹, 徐桂英.高压烧结制备Tb掺杂n型(Bi_1–xTb_x)₂(Te_0.9Se_0.1)₃合金及其微结构和热电性能. 必威体育下载 , 2020, 69(5): 057201.doi:10.7498/aps.69.20191561
[6]	潘北诚, 史庆藩, 孙刚.颗粒堆准静态崩塌及慢速流动过程中的堆结构研究. 必威体育下载 , 2014, 63(1): 014703.doi:10.7498/aps.63.014703
[7]	林琦, 陈余行, 吴建宝, 孔宗敏.N掺杂对zigzag型石墨烯纳米带的能带结构和输运性质的影响. 必威体育下载 , 2011, 60(9): 097103.doi:10.7498/aps.60.097103
[8]	胡晓君, 胡衡, 陈小虎, 许贝.磷离子注入纳米金刚石薄膜的n型导电性能与微结构研究. 必威体育下载 , 2011, 60(6): 068101.doi:10.7498/aps.60.068101
[9]	王德义, 高书霞, 李刚, 赵鸣.溶胶-凝胶法制备Li-N双掺p型ZnO薄膜的结构、光学和电学性能. 必威体育下载 , 2010, 59(5): 3473-3480.doi:10.7498/aps.59.3473
[10]	苏贤礼, 唐新峰, 李涵.熔体旋甩工艺对n型InSb化合物的微结构及热电性能的影响. 必威体育下载 , 2010, 59(4): 2860-2866.doi:10.7498/aps.59.2860
[11]	周龙, 李涵, 苏贤礼, 唐新峰.In掺杂对n型方钴矿化合物的微结构及热电性能的影响规律. 必威体育下载 , 2010, 59(10): 7219-7224.doi:10.7498/aps.59.7219
[12]	卢鹏, 侯国付, 袁育杰, 杨瑞霞, 赵颖.n型掺杂层结构对n-i-p型微晶硅电池性能和光致衰退特性的影响. 必威体育下载 , 2010, 59(6): 4330-4336.doi:10.7498/aps.59.4330
[13]	王善禹, 谢文杰, 李涵, 唐新峰.熔体旋甩法合成n型(Bi0.85Sb0.15)2(Te1-xSex)3化合物的微结构及热电性能. 必威体育下载 , 2010, 59(12): 8927-8933.doi:10.7498/aps.59.8927
[14]	戴明, 廖远宝, 刘东, 甘新慧, 徐岭, 马忠元, 徐骏, 陈坤基.CdTe纳米晶及层状纳米晶薄膜的生长及其光荧光性质. 必威体育下载 , 2009, 58(10): 7246-7249.doi:10.7498/aps.58.7246
[15]	刘强, 程新路, 范勇恒, 杨向东.Al和N共掺p型Zn1-xMgxO电子结构的第一性原理计算. 必威体育下载 , 2009, 58(4): 2684-2691.doi:10.7498/aps.58.2684
[16]	冀子武, 三野弘文, 小嵨映二, 秋本良一, 嶽山正二郎.调制n型掺杂ZnSe/BeTe Ⅱ型量子阱结构的发光特性. 必威体育下载 , 2008, 57(5): 3260-3266.doi:10.7498/aps.57.3260
[17]	袁育杰, 侯国付, 薛俊明, 韩晓艳, 刘云周, 杨兴云, 刘丽杰, 董培, 赵颖, 耿新华.微晶硅n-i-p太阳电池中n型掺杂层对本征层结构特性的影响. 必威体育下载 , 2008, 57(6): 3892-3897.doi:10.7498/aps.57.3892
[18]	苏贤礼, 唐新峰, 李涵, 邓书康.Ga填充n型方钴矿化合物的结构及热电性能. 必威体育下载 , 2008, 57(10): 6488-6493.doi:10.7498/aps.57.6488
[19]	蒋俊, 许高杰, 崔平, 陈立东.TeI4掺杂量对n型Bi2Te3基烧结材料热电性能的影响. 必威体育下载 , 2006, 55(9): 4849-4853.doi:10.7498/aps.55.4849
[20]	吕强, 荣剑英, 赵磊, 张红晨, 胡建民, 信江波.热压工艺参数对n型和p型Bi2Te3基赝三元热电材料电学性能的影响. 必威体育下载 , 2005, 54(7): 3321-3326.doi:10.7498/aps.54.3321

计量

文章访问数:4223
PDF下载量:167
被引次数:0

搜索

留言板
