摘要

传统热氧化方式制备约瑟夫森结中AlO _X势垒层是将高纯度氧气扩散到Al表面进行, 但该方式制备的势垒层氧化不完全, 厚度难以精准控制. 本文采用原子层沉积方式在金属Ti表面逐层生长Al ₂O ₃势垒层, 并制备出三明治结构的Ti/Al ₂O ₃/Ti约瑟夫森结. 通过调节Al ₂O ₃势垒层的沉积厚度和约瑟夫森结的面积研究了其相应的微观结构及电学性质. 实验结果表明, 原子层沉积方式生长的单层Al ₂O ₃薄膜厚度约为1.17 Å(1 Å = 10 ^–10m), 达到原子级控制势垒层厚度, 通过调节势垒层厚度实现了对结室温电阻值的控制, 并通过优化结面积获得了室温电阻均匀性良好的约瑟夫森结.

关键词:

Abstract

The AlO _Xtunnel barrier in Josephson junctions prepared by conventional thermal oxidation method is formed by diffusing high-purity oxygen into the surface of Al. But the tunnel barrier fabricated by this method is not completely oxidized, and the thickness of barrier is hard to control accurately. In this work, we use atomic layer deposition to grow Al ₂O ₃tunnel barrier on the surface of Ti. The sandwich structure of Ti/Al ₂O ₃/Ti Josephson junction is grown layer by layer. We investigate the corresponding microstructure and electrical properties by adjusting the thickness of the Al ₂O ₃tunnel barrier and the area of the junction. The experimental results show that the monolayer Al ₂O ₃film is about 1.17 Å (1 Å = 10 ^–10m), which is grown by atomic layer deposition, achieves atomic-level controlled thickness. The resistance is controlled by adjusting the barrier thickness at room temperature. And we obtain a Josephson junction with good resistance uniformity at room temperature by optimizing the junction area.

Keywords:

作者及机构信息

1.
2.
3.
4.
5.

通信作者:穆清,muqing@meac-skl.cn

Authors and contacts

1.
2.
3.
4.
5.

Corresponding author:Mu Qing,muqing@meac-skl.cn

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]

施引文献

下载: 全尺寸图片幻灯片

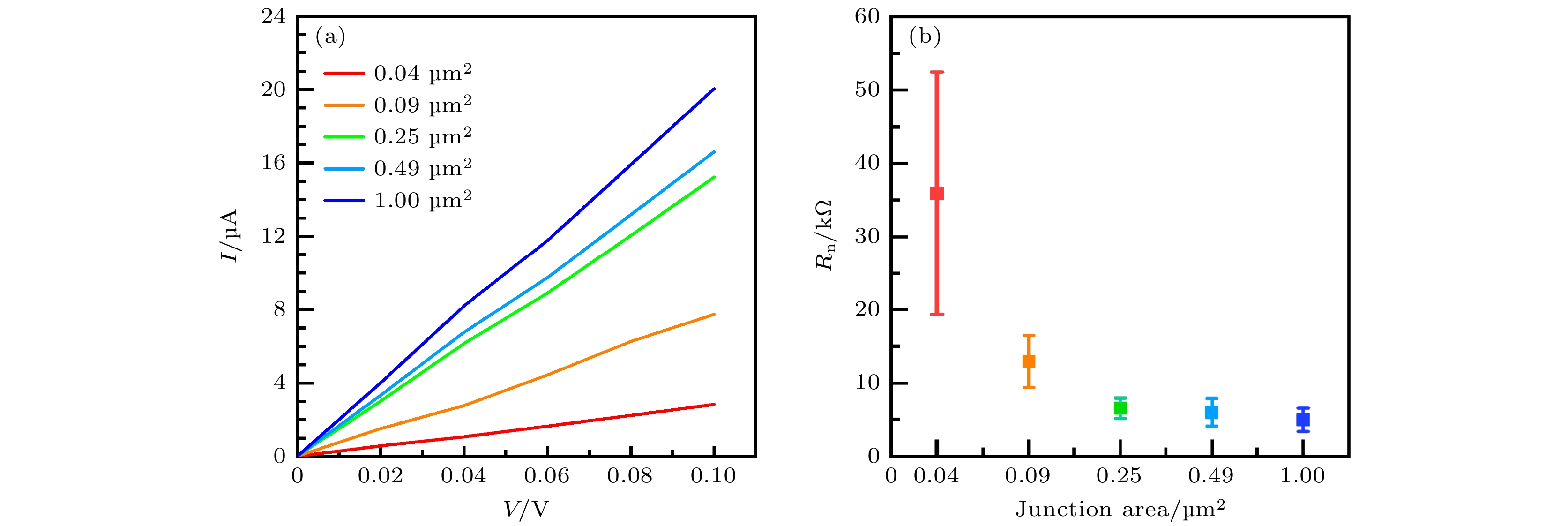

结面积/μm²	0.04	0.09	0.25	0.49	1.00
电阻平均值/kΩ	35.9	12.9	6.55	5.99	5.00
RSD/%	45.0	27.0	21.0	31.0	31.7

下载: 导出CSV
