- 必威体育下载

姓名
邮箱
手机号码
标题
留言内容
验证码

摘要

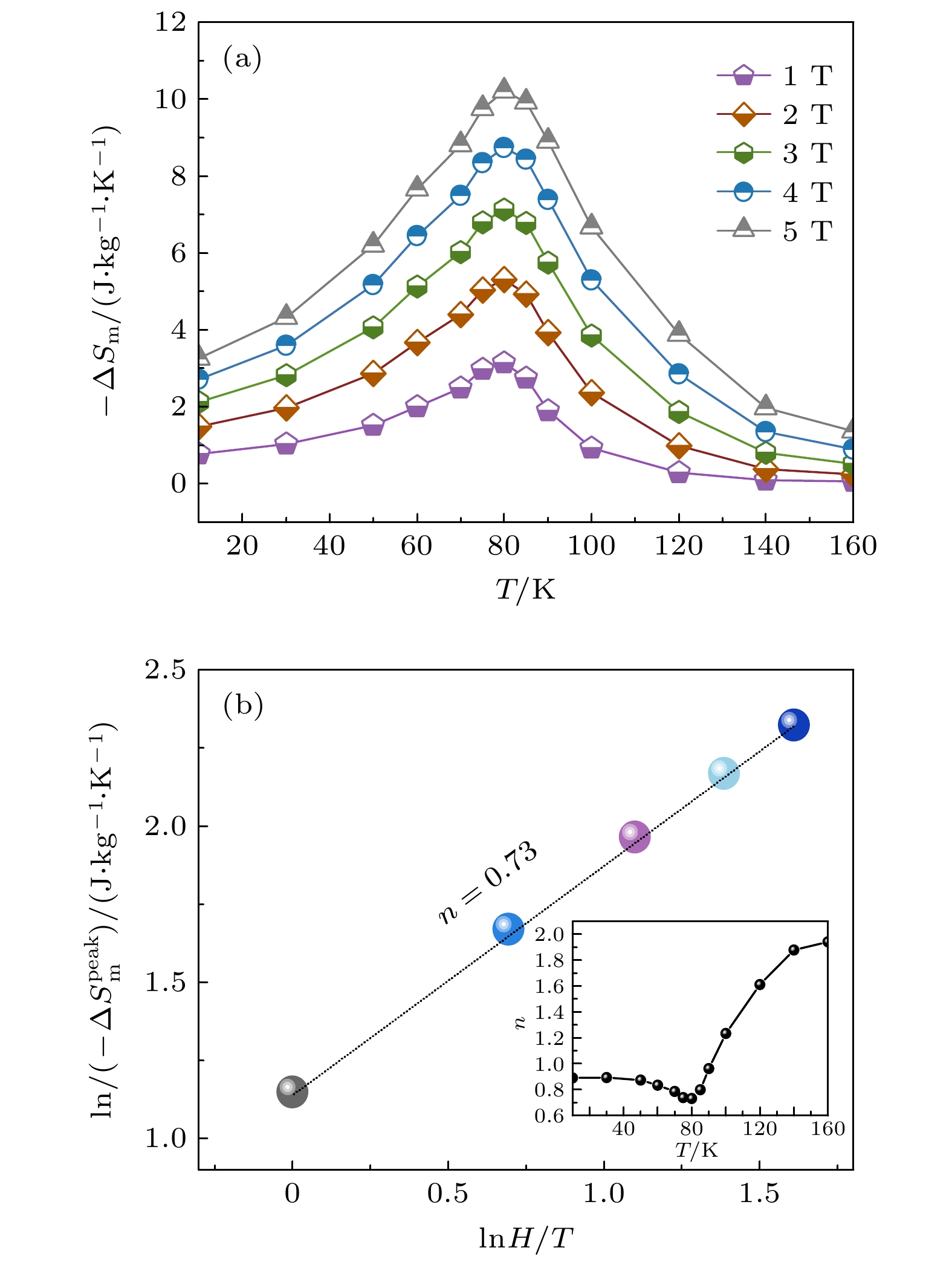

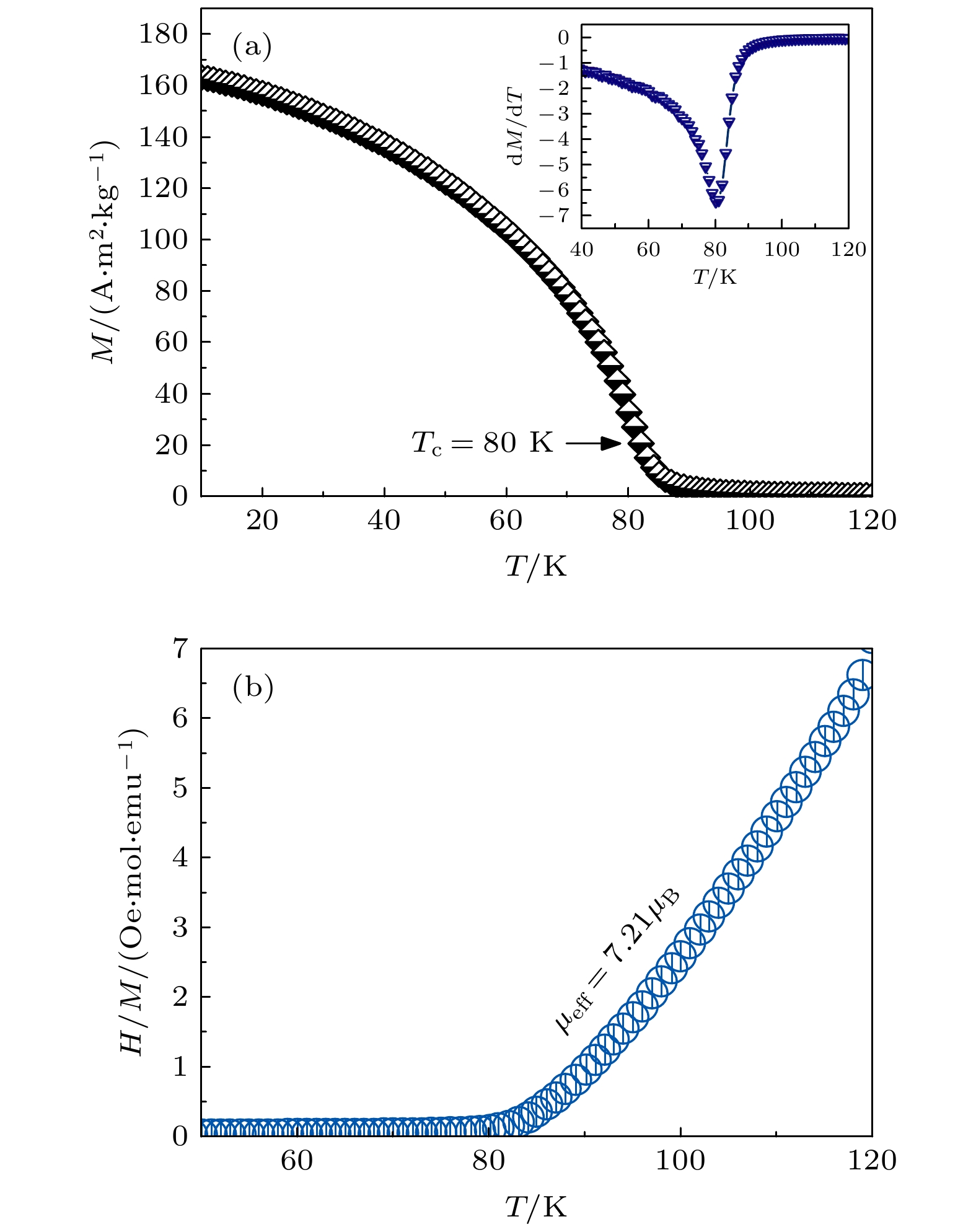

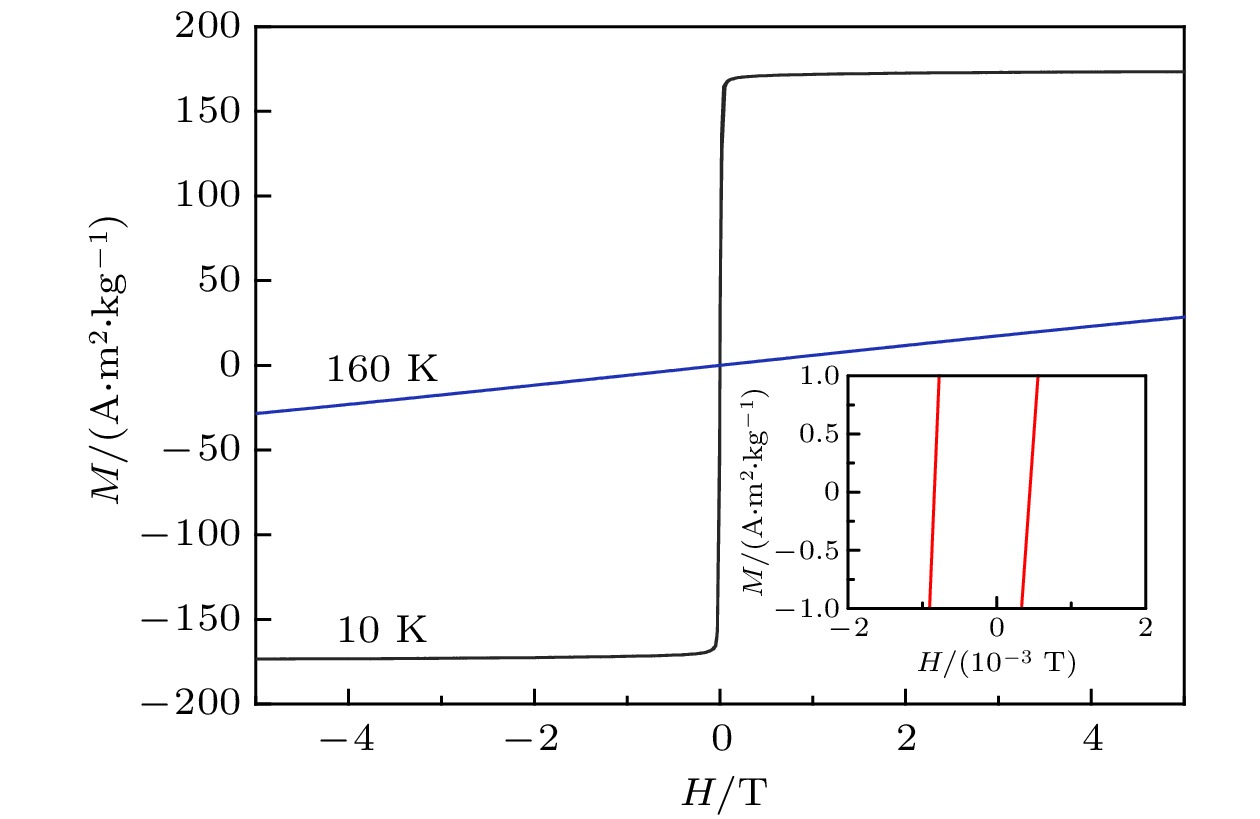

具有优良磁热性能的材料是磁制冷技术应用的关键. 本文设计制备出了一种非晶态四元Gd ₄₅Ni ₃₀Al ₁₅Co ₁₀合金条带, 系统地研究了该合金的磁热性能. Co的引入增加了合金的非晶态热稳定性, 扩大了过冷液相区宽度. Gd ₄₅Ni ₃₀Al ₁₅Co ₁₀非晶态合金条带的居里温度和有效磁矩分别为80 K和7.21 μ _B, 在10 K温度下饱和磁化强度达到173 A·m ²·kg ^–1, 矫顽力为0.8 kA·m ^–1, 具有优异的软磁性能. 在5 T的外加磁场下, Gd ₄₅Ni ₃₀Al ₁₅Co ₁₀非晶态合金的磁熵变峰值和相对制冷能力分别高达10.2 J·kg ^–1·K ^–1和918 J·kg ^–1. 该合金具有典型的二级磁相变特征, 可以在较宽的温度范围内实现磁制冷, 且Gd原子含量低于50%, 成本较低, 表明该合金是一种理想的磁制冷材料.

关键词:

Abstract

Materials with excellent magnetocaloric properties are a key factor for the application of magnetic refrigeration technology. In this work, an amorphous ribbon of quaternary Gd ₄₅Ni ₃₀Al ₁₅Co ₁₀alloy is designed and prepared, and the magnetocaloric properties of the alloy are systematically studied. The introduction of Co can improve the thermal stability of the amorphous structure. The Curie temperature and effective magnetic moment of Gd ₄₅Ni ₃₀Al ₁₅Co ₁₀amorphous ribbon are 80 K and 7.21 μ _B, respectively. At 10 K temperature, the saturation magnetization and the coercivity of the alloy reach 173 A·m ²·kg ^–1and 0.8 kA·m ^–1, respectively, which indicates excellent soft magnetic properties. At 5 T magnetic field, the peak value of magnetic entropy change and relative cooling capacity of Gd ₄₅Ni ₃₀Al ₁₅Co ₁₀amorphous alloy are as high as 10.2 J·kg ^–1·K ^–1and 918 J·kg ^–1respectively. The amorphous alloy has typical secondary magnetic phase transition characteristics, and the magnetic refrigeration can be realized in a wide temperature range. The Gd atomic content is less than 50% with low cost, which means that the alloy is an ideal magnetic refrigeration material.

Keywords:

作者及机构信息

1.
2.

通信作者:余鹏,pengyu@cqnu.edu.cn

基金项目:国家自然科学基金(批准号: 52071043)和重庆市教委科学技术研究重点项目(批准号: KJZD-K201900501)资助的课题.

Authors and contacts

1.
2.

Corresponding author:Yu Peng,pengyu@cqnu.edu.cn

Funds:Project supported by the National Nature Science Foundation of China (Grant No. 52071043) and the Key Project of Science and Technology Research Program of Chongqing Education Commission of China (Grant No. KJZD-K201900501).

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[35]
[36]
[37]
[38]
[39]
[40]
[41]
[42]

施引文献

下载: 全尺寸图片幻灯片

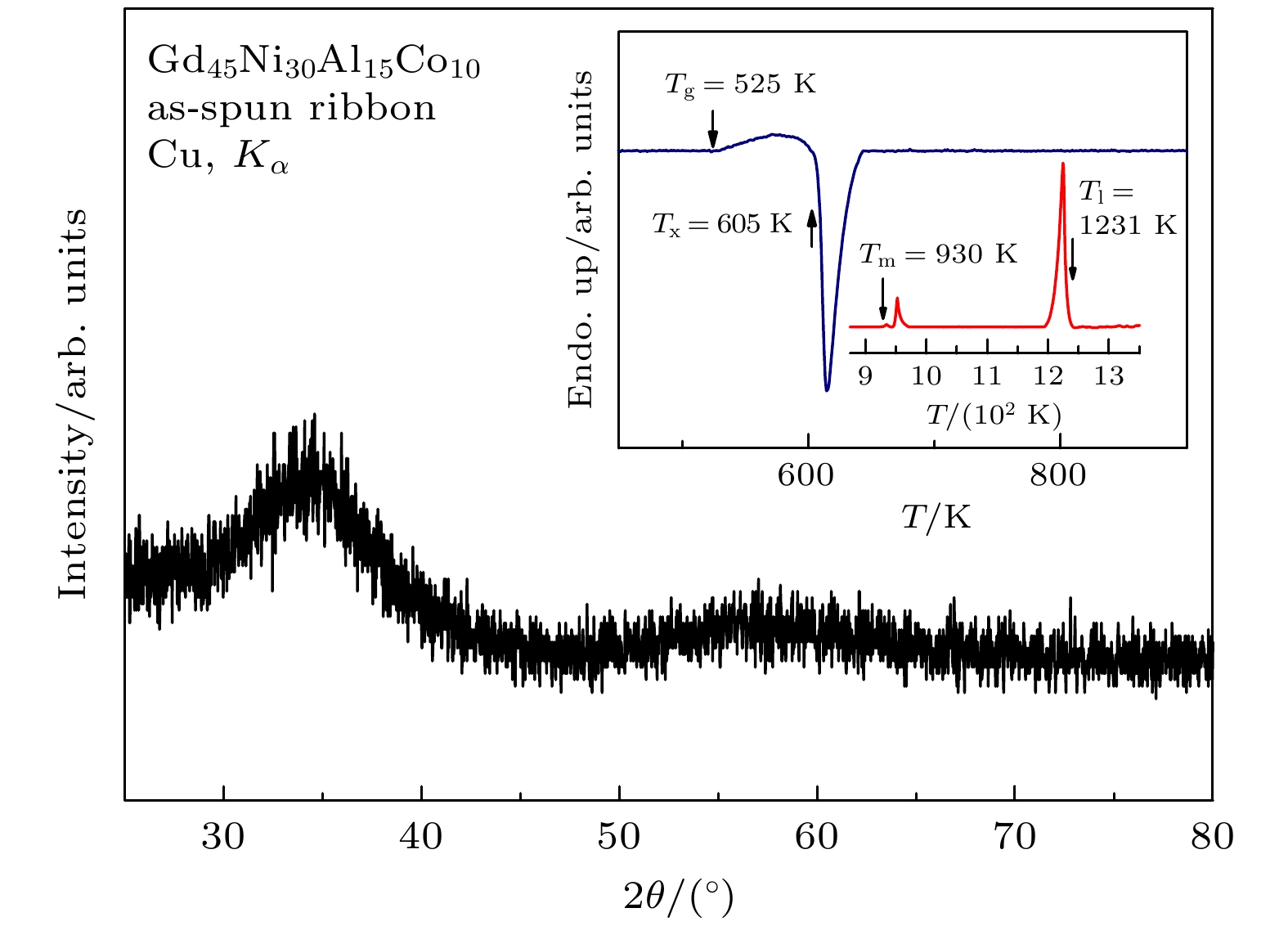

合金	T_g/K	T_x/K	∆T_x/K	T_m/K	T_l/K	γ
Gd₅₅Ni₃₀Al₁₅	576	620	44	911	962	0.40
Gd₄₅Ni₃₀Al₁₅Co₁₀	525	605	80	930	1231	0.35

下载: 导出CSV

合金	结构	T_c /K	$-\Delta S^{{\rm{peak}}} _{\rm{m}} $/ (J·kg^–1·K^–1)	RCP/ (J·kg^–1)	参考文献
Gd₄₅Ni₃₀Al₁₅Co₁₀	A	80	10.2	918	本文
Gd₆₅Ni₃₅	A	122	6.9	524	[38]
Gd₆₈Ni₃₂	A	124	8	583	[38]
Gd₇₁Ni₂₉	A	122	9	724	[38]
Gd₆₀Ni₃₇Co₃	A	135	10.42	860	[17]
Gd₃₄Ni₃₃Al₃₃	A	38	11.06	—	[20]
Gd₅₅Ni₁₅Al₃₀	A	70	6.12	606	[24]
Gd₅₅Ni₂₀Al₂₅	A	71	7.98	782	[24]
Gd₅₅Ni₂₅Al₂₀	A	75	8.49	806	[24]
Gd₅₅Ni₃₀Al₁₅	A	83	9.25	851	[24]
Gd₃₄Ni₂₂Co₁₁Al₃₃	A	54	9.91	—	[39]
Gd₅₅Al₂₀Co₂₀Ni₅	A	105	9.8	615	[40]
Gd₆₀Al₂₅(NiCo)₁₅	A	91	6.31	890	[21]
Gd	C	293	9.7	556	[30]
Gd₅Si₂Ge₂	C	276	18.6	305	[31]

下载: 导出CSV

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[35]
[36]
[37]
[38]
[39]
[40]
[41]
[42]

[1]	林源, 胡凤霞, 沈保根.相变调控、磁热效应和反常热膨胀. 必威体育下载 , 2023, 72(23): 237501.doi:10.7498/aps.72.20231118
[2]	张艳, 宗朔通, 孙志刚, 刘虹霞, 陈峰华, 张克维, 胡季帆, 赵同云, 沈保根.HoCoSi快淬带的磁性和各向异性磁热效应. 必威体育下载 , 2022, 71(16): 167501.doi:10.7498/aps.71.20220683
[3]	张鹏, 朴红光, 张英德, 黄焦宏.钙钛矿锰氧化物的磁相变临界行为及磁热效应研究进展. 必威体育下载 , 2021, 70(15): 157501.doi:10.7498/aps.70.20210097
[4]	苏文霞, 陆海鸣, 曾子芮, 张一飞, 刘剑, 徐坤, 王敦辉, 都有为.磁制冷材料LaFe_11.5Si_1.5基合金成分与磁相变温度关系的高通量计算. 必威体育下载 , 2021, 70(20): 207501.doi:10.7498/aps.70.20211085
[5]	杨静洁, 赵金良, 许磊, 张红国, 岳明, 刘丹敏, 蒋毅坚.间隙原子H,B,C对LaFe11.5Al1.5化合物磁性和磁热效应的影响. 必威体育下载 , 2018, 67(7): 077501.doi:10.7498/aps.67.20172250
[6]	张虎, 邢成芬, 龙克文, 肖亚宁, 陶坤, 王利晨, 龙毅.一级磁结构相变材料Mn0.6Fe0.4NiSi0.5Ge0.5和Ni50Mn34Co2Sn14的磁热效应与磁场的线性相关性. 必威体育下载 , 2018, 67(20): 207501.doi:10.7498/aps.67.20180927
[7]	郝志红, 王海英, 张荃, 莫兆军.Eu_0.9M_0.1TiO₃(M=Ca,Sr,Ba,La,Ce,Sm)的磁性和磁热效应. 必威体育下载 , 2018, 67(24): 247502.doi:10.7498/aps.67.20181750
[8]	孙晓东, 徐宝, 吴鸿业, 曹凤泽, 赵建军, 鲁毅.Tb掺杂双层锰氧化物La4/3Sr5/3Mn2O7的磁熵变和电输运性质. 必威体育下载 , 2017, 66(15): 157501.doi:10.7498/aps.66.157501
[9]	霍军涛, 盛威, 王军强.非晶合金的磁热效应及磁蓄冷性能. 必威体育下载 , 2017, 66(17): 176409.doi:10.7498/aps.66.176409
[10]	郑新奇, 沈俊, 胡凤霞, 孙继荣, 沈保根.磁热效应材料的研究进展. 必威体育下载 , 2016, 65(21): 217502.doi:10.7498/aps.65.217502
[11]	高新强, 沈俊, 和晓楠, 唐成春, 戴巍, 李珂, 公茂琼, 吴剑峰.耦合高压斯特林制冷效应的复合磁制冷循环的数值模拟. 必威体育下载 , 2015, 64(21): 210201.doi:10.7498/aps.64.210201
[12]	黄逸佳, 张国营, 胡风, 夏往所, 刘海顺.PrNi2的磁和磁热性能研究. 必威体育下载 , 2014, 63(22): 227501.doi:10.7498/aps.63.227501
[13]	王芳, 原凤英, 汪金芝.Mn42Al50-xFe8+x合金的磁性和磁热效应. 必威体育下载 , 2013, 62(16): 167501.doi:10.7498/aps.62.167501
[14]	蔡培阳, 冯尚申, 陈卫平, 薛双喜, 李志刚, 周英, 王海波, 王古平.Ni47Mn32Ga21多晶合金的磁熵变和磁感生应变. 必威体育下载 , 2011, 60(10): 107501.doi:10.7498/aps.60.107501
[15]	张浩雷, 李哲, 乔燕飞, 曹世勋, 张金仓, 敬超.哈斯勒合金Ni-Co-Mn-Sn的马氏体相变及其磁热效应研究. 必威体育下载 , 2009, 58(11): 7857-7863.doi:10.7498/aps.58.7857
[16]	鲍丙豪, 任乃飞, 王国余.各向异性场对非晶态合金应力阻抗效应的影响. 必威体育下载 , 2008, 57(4): 2519-2523.doi:10.7498/aps.57.2519
[17]	敬超, 陈继萍, 李哲, 曹世勋, 张金仓.哈斯勒合金Ni50Mn35In15的马氏体相变及其磁热效应. 必威体育下载 , 2008, 57(7): 4450-4455.doi:10.7498/aps.57.4450
[18]	赵鹤云, 阚家德, 柳清菊, 刘佐权.几种铁基非晶合金激波诱导晶化中的若干奇异物理效应研究. 必威体育下载 , 2005, 54(4): 1711-1718.doi:10.7498/aps.54.1711
[19]	沈俊, 李养贤, 胡凤霞, 王光军, 张绍英.Ce2Fe16Al化合物在居里温度附近的磁性和磁熵变. 必威体育下载 , 2003, 52(5): 1250-1254.doi:10.7498/aps.52.1250
[20]	陈伟, 钟伟, 潘成福, 常虹, 都有为.La0.8-xCa0.2MnO3纳米颗粒的居里温度与磁热效应. 必威体育下载 , 2001, 50(2): 319-323.doi:10.7498/aps.50.319

计量

文章访问数:4542
PDF下载量:85
被引次数:0

搜索

留言板
