- 必威体育下载

姓名
邮箱
手机号码
标题
留言内容
验证码

摘要

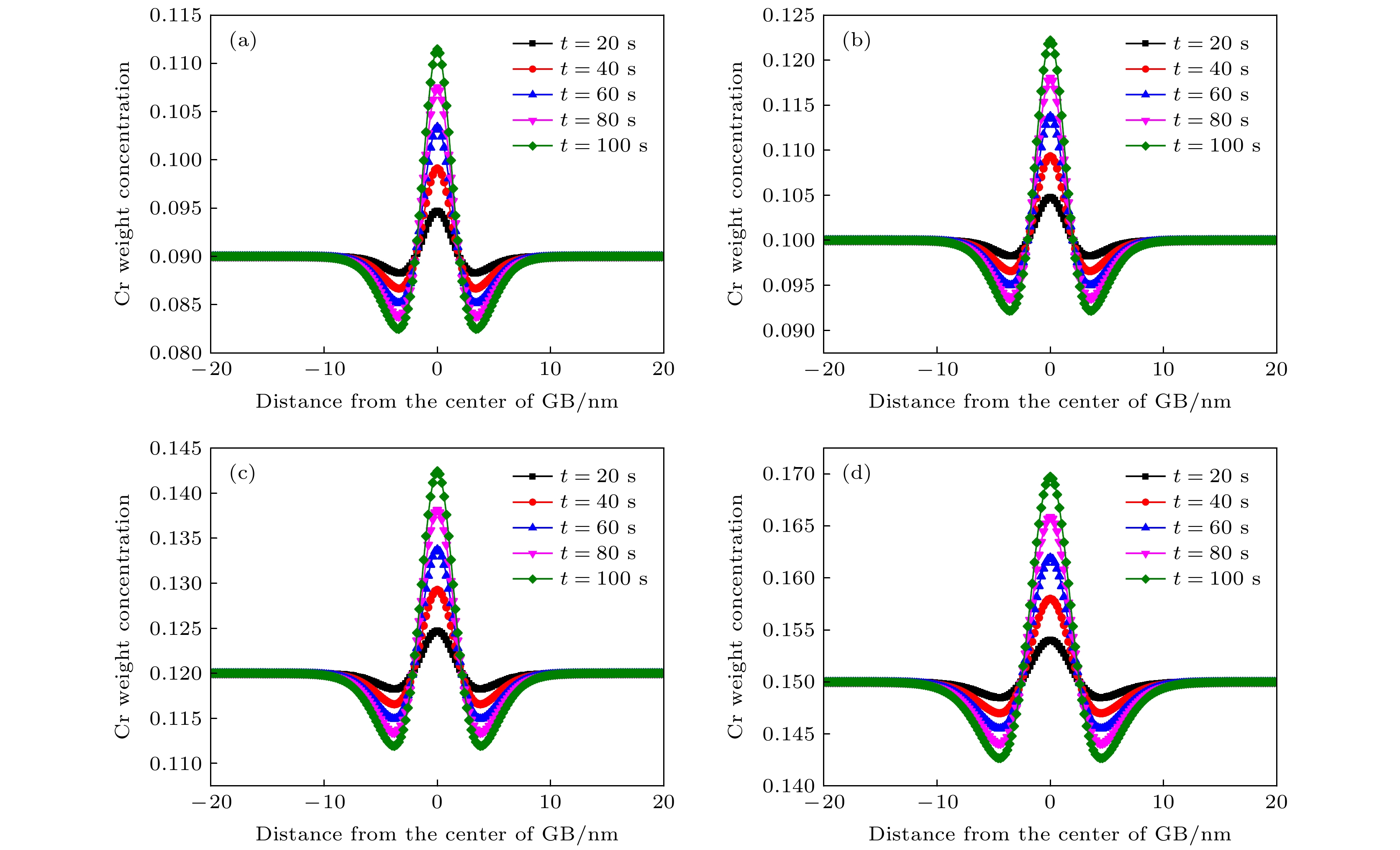

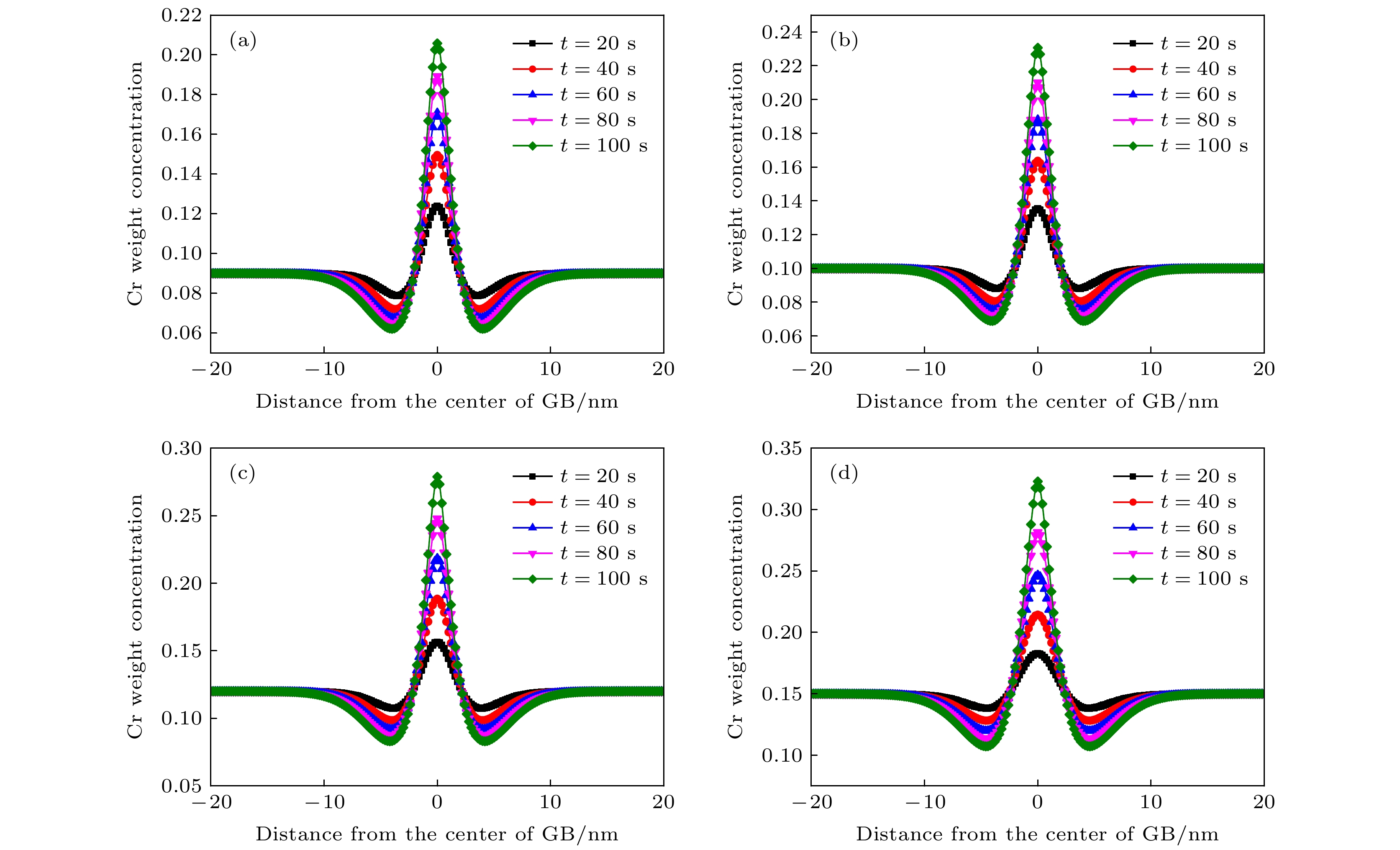

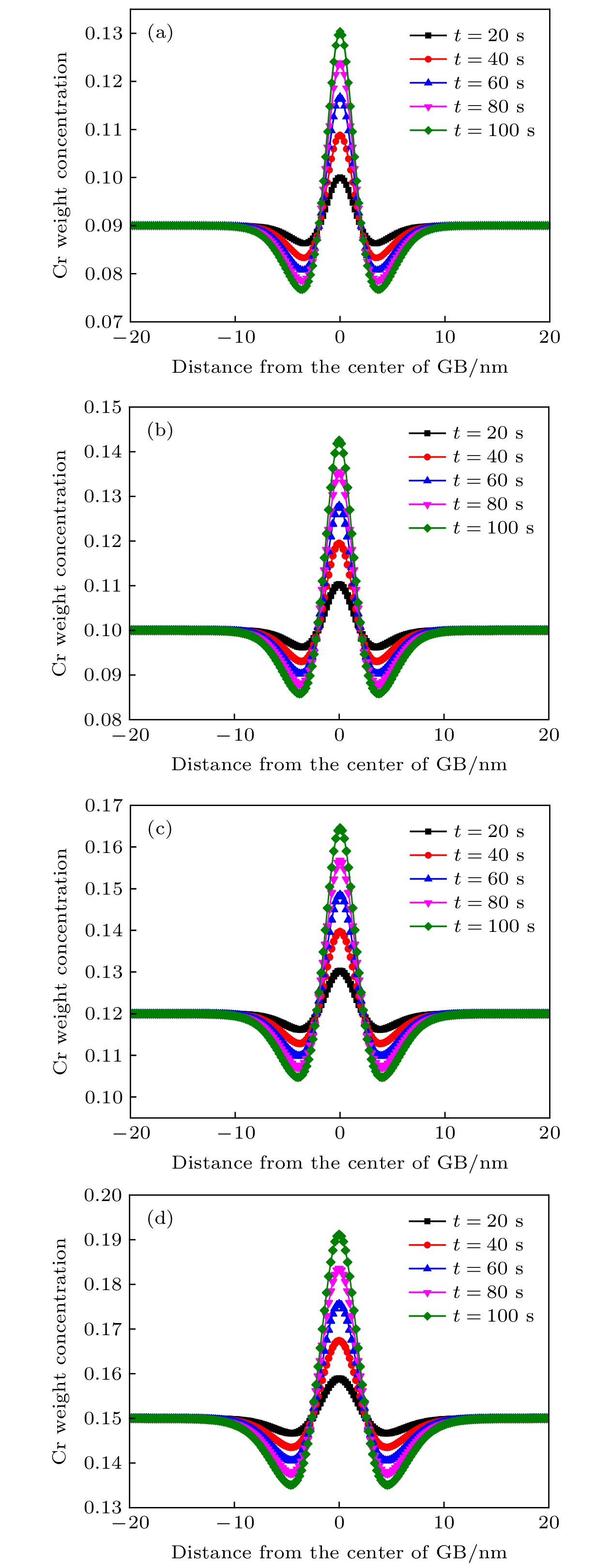

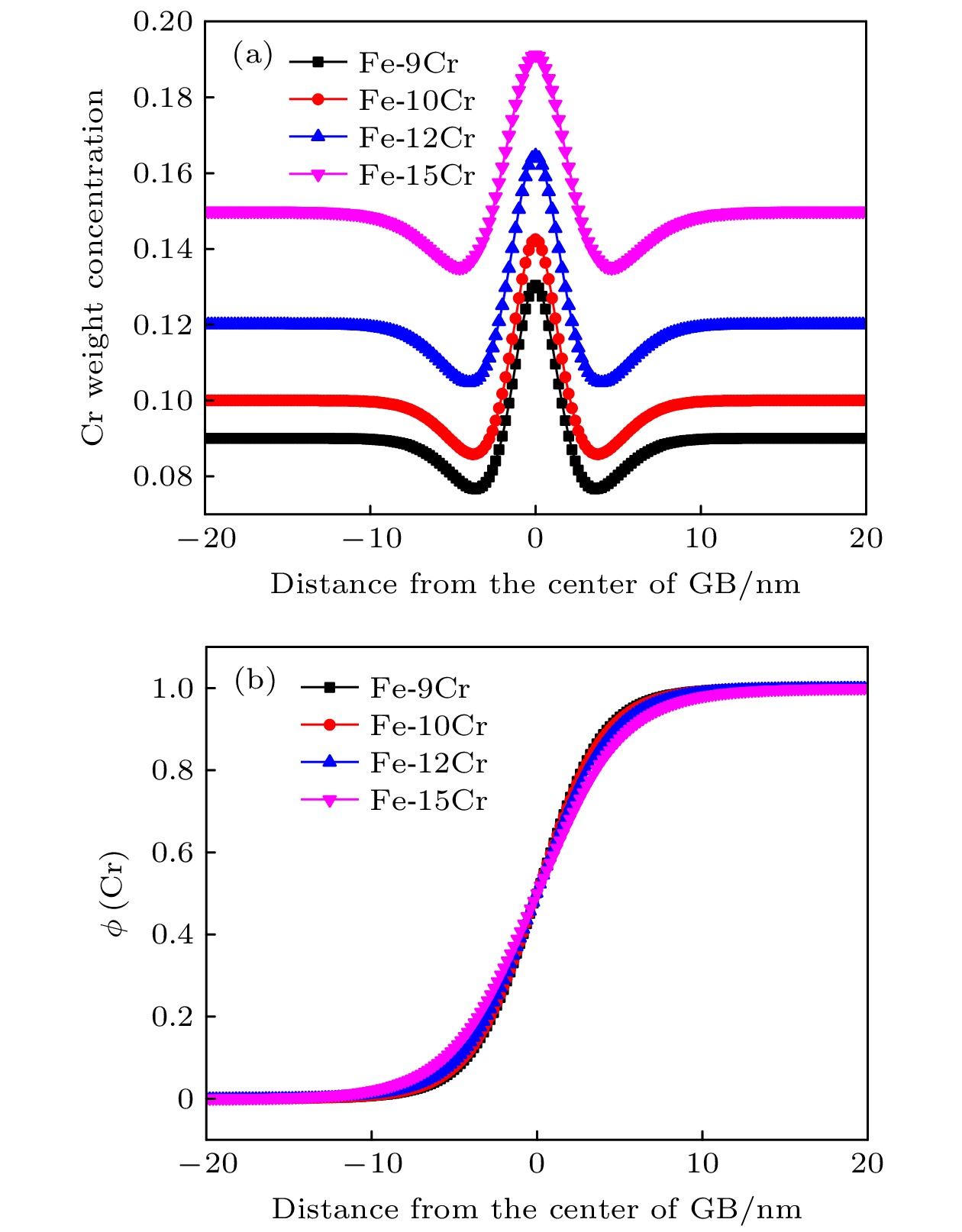

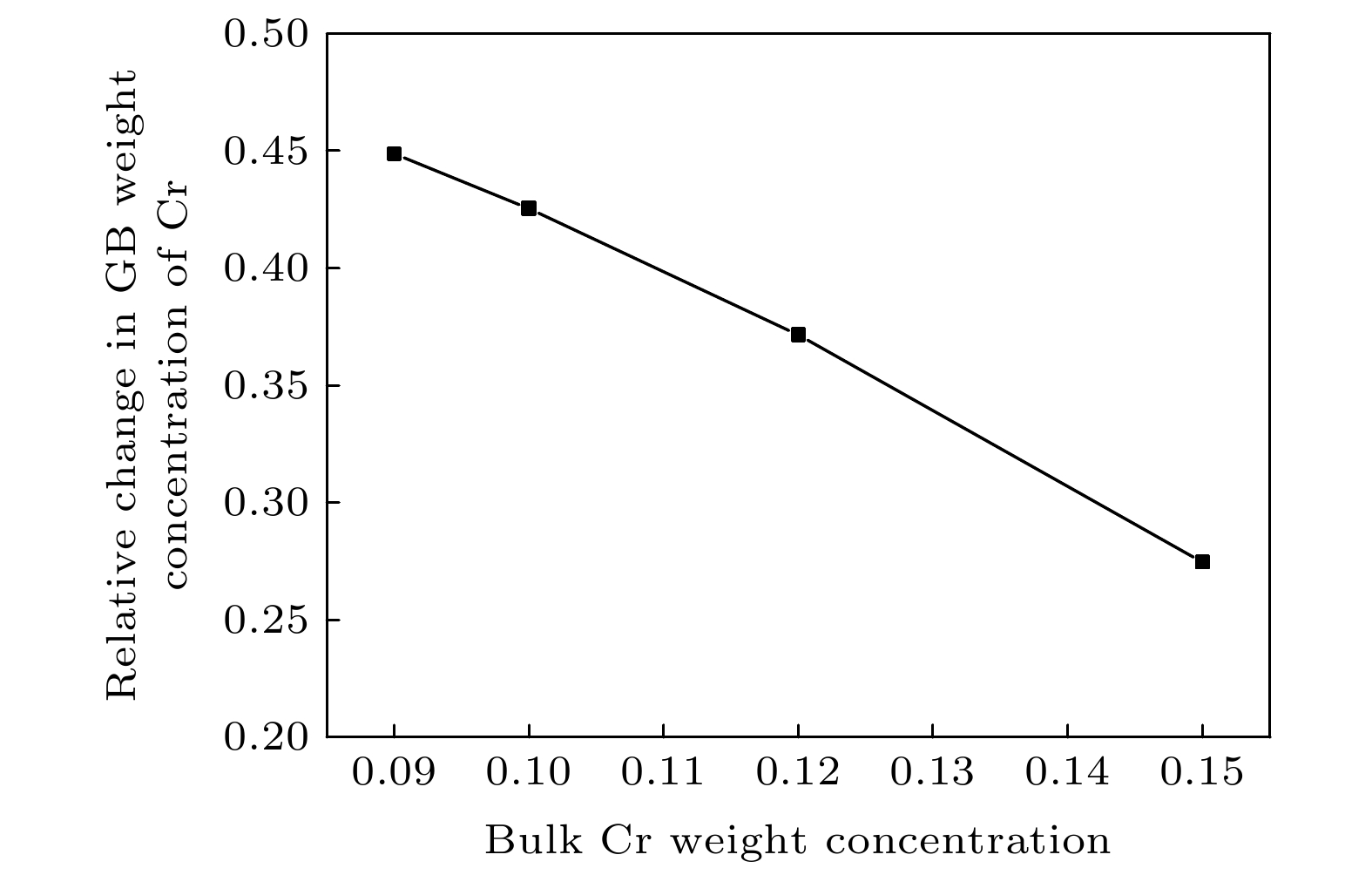

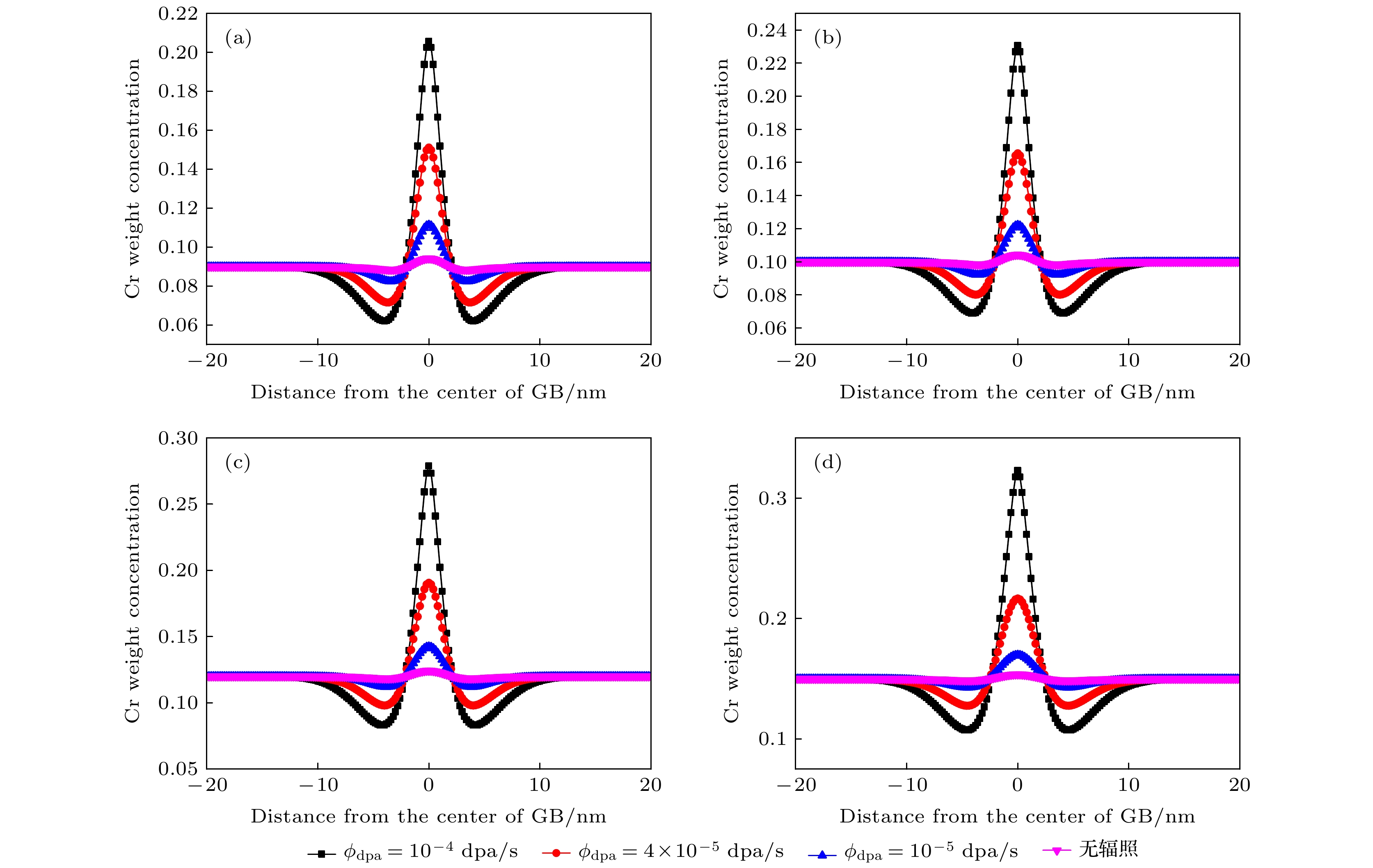

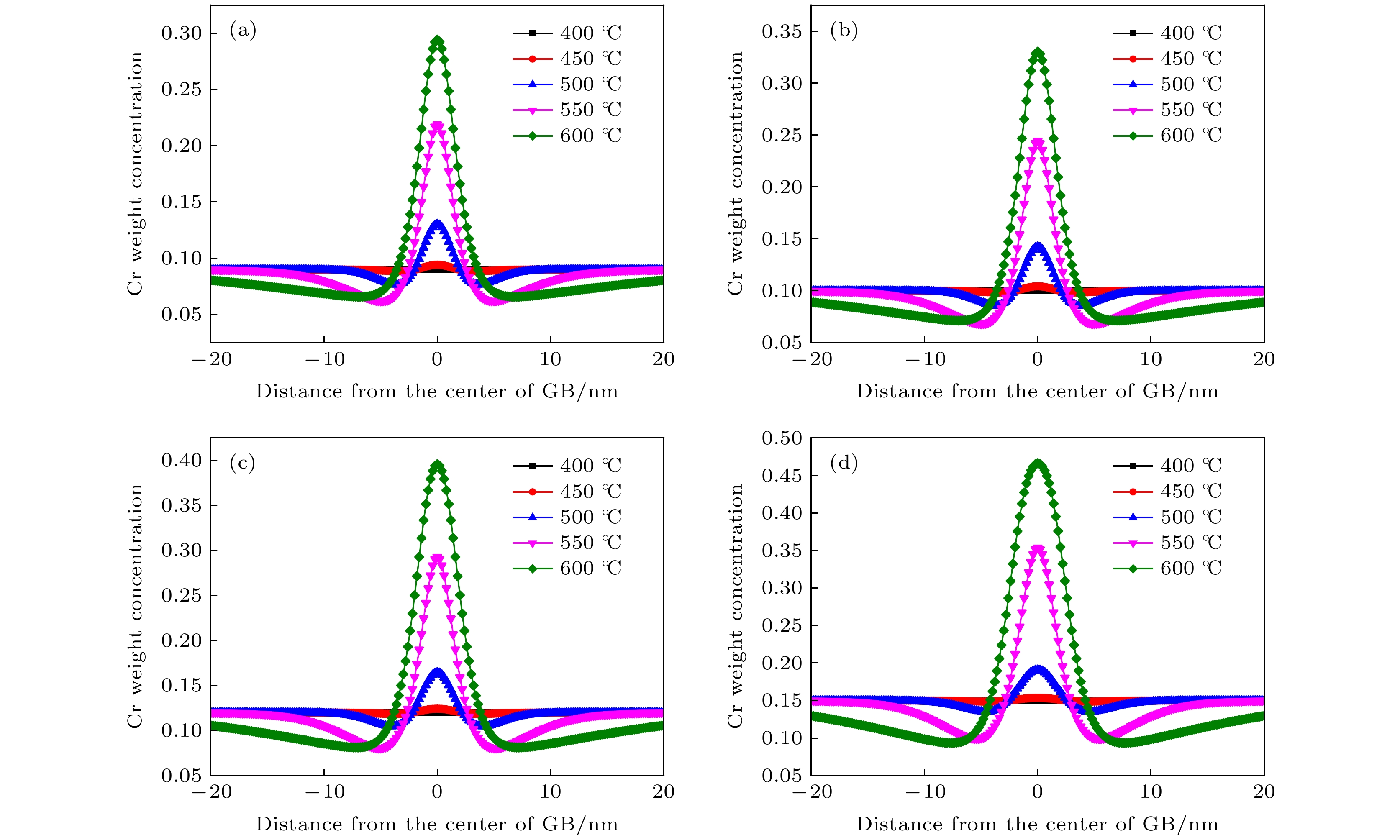

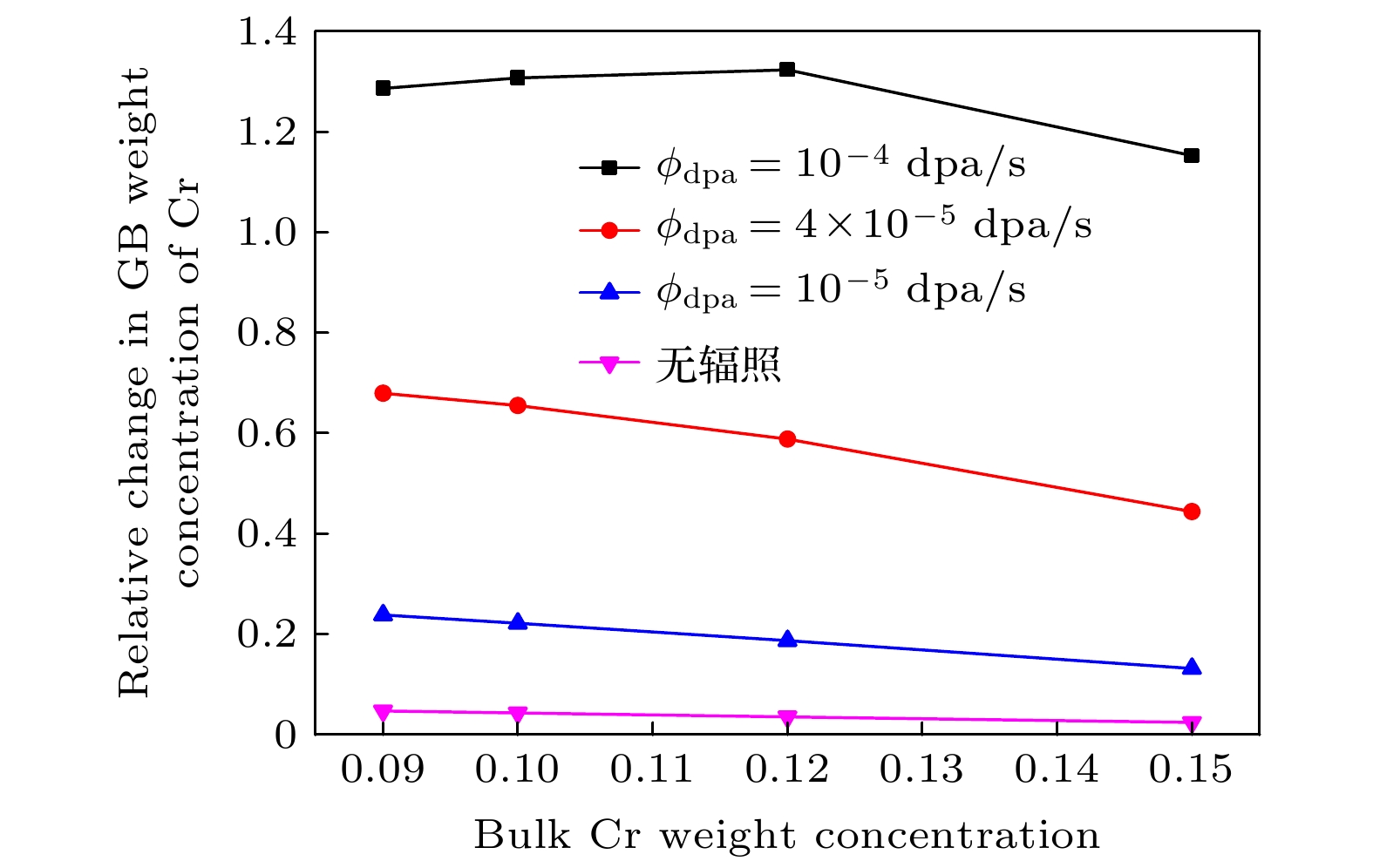

基于WBM相场模型对热力学条件和辐照条件下Fe-Cr合金晶界处Cr元素偏析行为进行了模拟. 模拟结果表明温度对Fe-Cr合金晶界处Cr元素的偏析有很大影响: 当温度低于500 ℃时, 晶界处的偏析量很小; 而当温度高于500 ℃时晶界处的偏析量增加明显. 基体中Cr元素含量对晶界Cr元素的相对偏析量也有显著影响: 随着基体中Cr元素含量的增加, 相同模拟条件下晶界处Cr元素的相对浓度增量降低. 辐照条件下, 晶界处Cr元素的相对偏析量比热力学条件下的相对偏析量有明显增加; 随着辐照剂量率的提高, 晶界中心处Cr元素浓度增量变大; 相同辐照条件下, 随着Cr元素含量的增加, 晶界处Cr元素的相对浓度增量也降低.

关键词:

Abstract

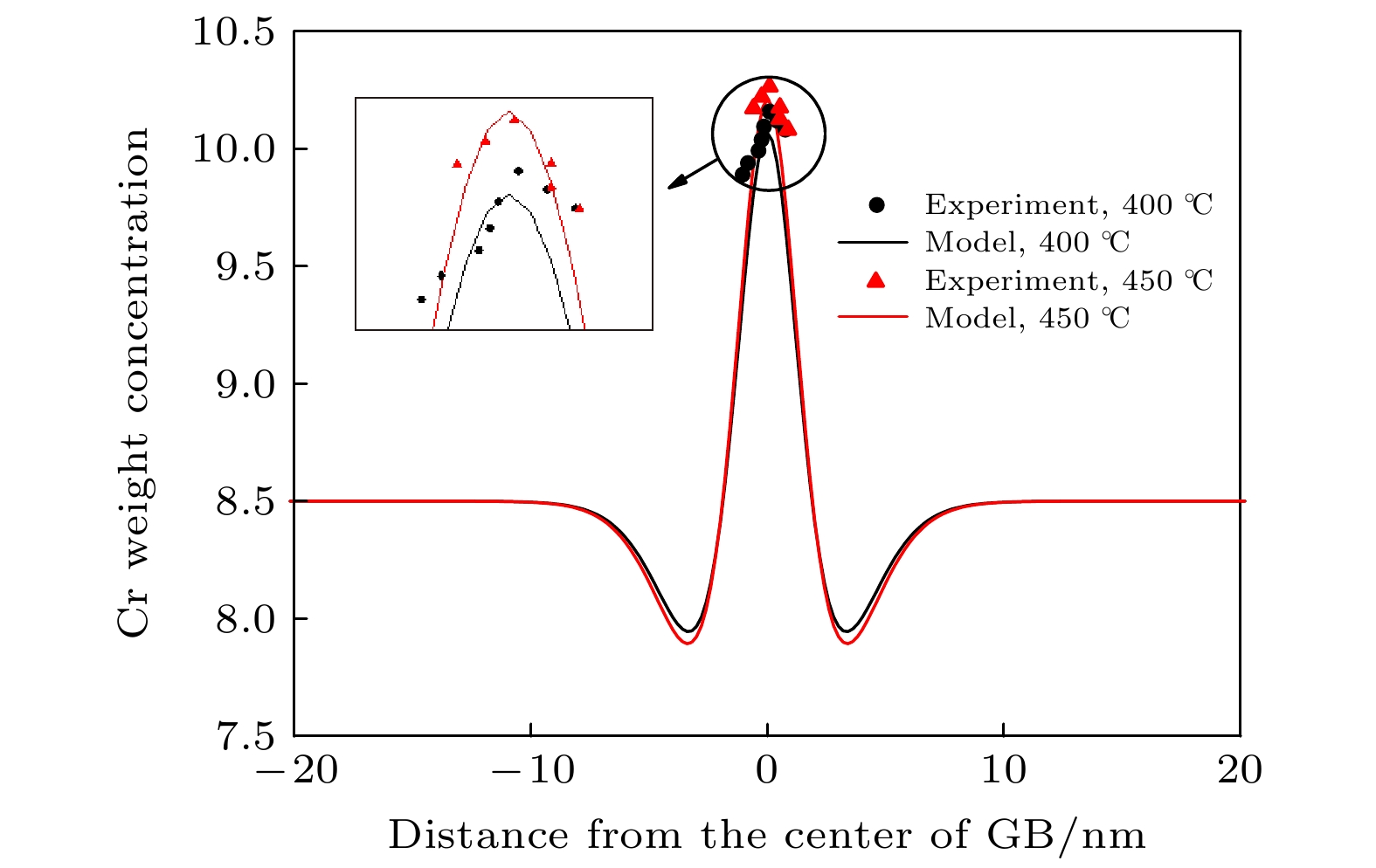

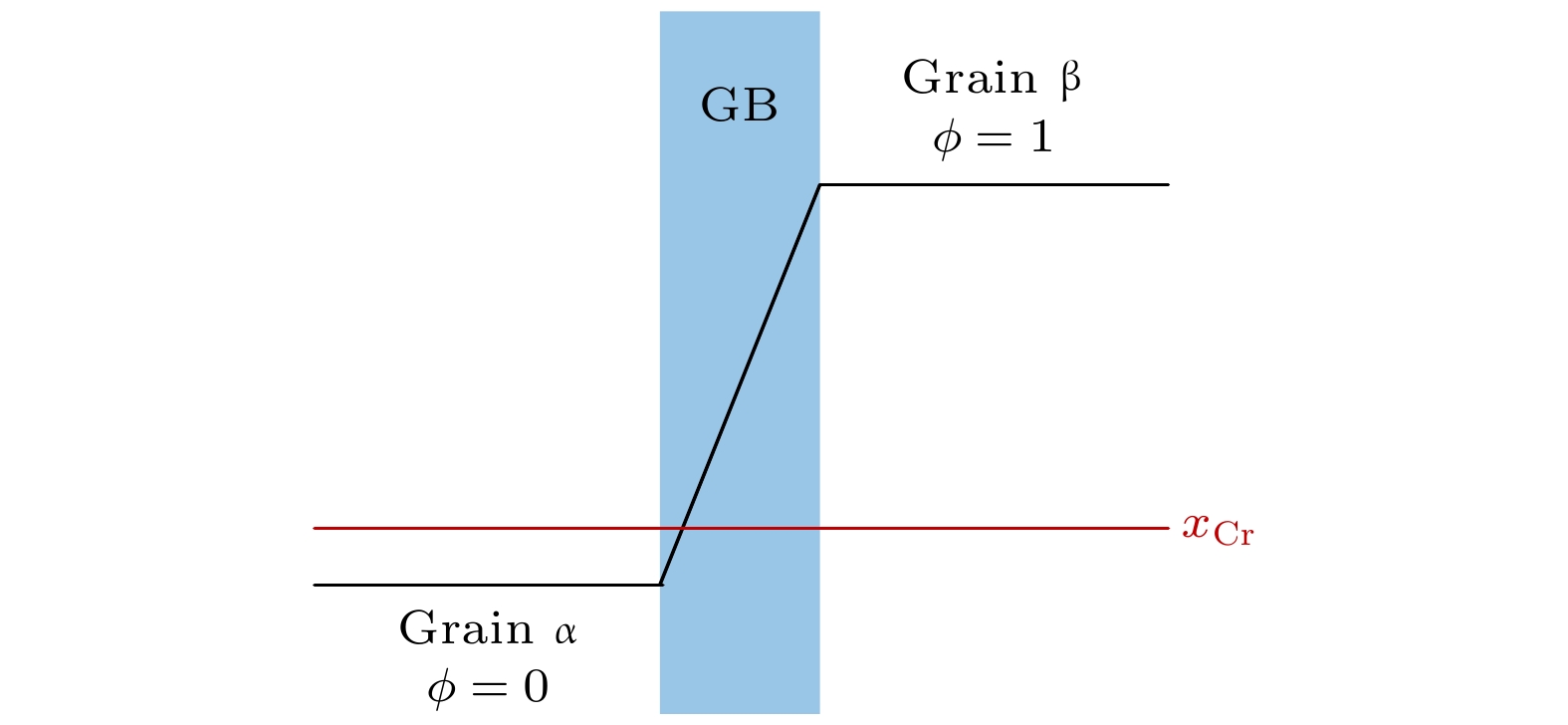

Ferritic/martensitic steel, with Cr atomic content in a range of 7%–15%, is a promising candidate for advanced nuclear power systems, due to its swelling resistance and creep fracture resistance under irradiation. Under thermodynamic conditions, Cr segregation usually occurs at grain boundary (GB) in Fe-Cr alloys. However, irradiation can greatly accelerate this process. The enrichment of Cr at GB will enhance precipitation, resulting in embrittlement; while the depletion of Cr at GB may greatly weaken the corrosion resistance properties. In the present work, thermodynamic segregation and radiation-enhanced segregation of Cr element at GB in Fe-Cr alloy is investigated by using the Wheeler-Boettinger-McFadden (WBM) phase-field model. The simulation results show that temperature has a great influence during thermodynamic segregation of Cr at the GB without radiation: when the temperature is lower than 500 ℃ the segregation amount of Cr at the GB is relatively small; when the temperature is higher than 500 ℃ the Cr concentration at GB increases significantly. In addition, as the concentration of Cr in the matrix increases, the amount of relative increase of Cr concentration at GB decreases. However, the Cr concentration at GB under irradiation is significantly enhanced, compared with the counterpart without irradiation. With the increase of dose rate, the Cr concentration in the center of GB also increases. Moreover, with the increase of Cr concentration in the matrix, the relative increase of the Cr concentration at the GB weakens.

Keywords:

作者及机构信息

1.
2.
3.

通信作者:柳文波,liuwenbo@xjtu.edu.cn

基金项目:国家自然科学基金青年科学基金(批准号: 11705137)、国家自然科学基金委员会-中国工程物理研究院联合基金(批准号: U1830124)、中国博士后科学基金(批准号: 2019M663738)、中国核工业集团有限公司领创科研项目和中央高校基本科研业务费专项资金资助的课题

Authors and contacts

1.
2.
3.

Corresponding author:Liu Wen-Bo,liuwenbo@xjtu.edu.cn

Funds:Project supported by the Young Scientists Fund of the National Natural Science Foundation of China (Grant No. 11705137), the Joint Fund of the National Natural Science Foundation of China and The China Academy of Engineering Physics (Grant No. U1830124), the China Postdoctoral Science Foundation (Grant No. 2019M663738), the Innovative Scientific Program of CNNC, and the Fundamental Research Fund for the Central Universities, China

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[35]
[36]
[37]
[38]

施引文献

下载: 全尺寸图片幻灯片

物理参数	数值	参考文献
$ {\varepsilon }^{2} $/(J·m^–1)	$ 4\times {10}^{-10} $	[20]
$ {V}_{{\rm{m}}} $/(m³·mol^–1)	$ 7.0\times {10}^{-6} $	[20]
w/(J·m^-1)	$ 3\times {10}^{4} $	[20]
m	4.5	[28,29]
σ/(J·m^–2)	0.3	[30]
R/(J·mol^-1·k^–1)	8.314

下载: 导出CSV

物理参数	数值	参考文献
d/m	$ 2.49\times {10}^{-10} $
k/(J·K^–1)	$ 1.38\times {10}^{-23} $
$ {r}_{\rm{c}}/{\rm{m}} $	$ 3\times {10}^{-10} $	[26]
ξ	0.33	[31]
$ {V}_{{\rm{a}}} $/m³	$ 1.18\times {10}^{-29} $
$ {E}_{{\rm{m}}} $/eV	1.1	[32]
$ {S}_{{\rm{d}}} $/m^–2	$ 1.0\times {10}^{-13} $
$ {R}_{\rm{r}} $/m	$ 5.7\times {10}^{-10} $	[23]
$ {R}_{\rm{t}} $/m	$ 5.7\times {10}^{-10} $	[23]
$ {H}_{\rm{b}} $/eV	0.094	[33]
$ {S}_{{\rm{s}}{\rm{a}}{\rm{t}}} $/m^–2	$ 3.0\times {10}^{-15} $

下载: 导出CSV

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[35]
[36]
[37]
[38]

[1]	刘续希, 高士森, 喇永孝, 玉栋梁, 柳文波.Zr-2.5Sn合金高温腐蚀过程的相场模拟. 必威体育下载 , 2024, 73(14): 148201.doi:10.7498/aps.73.20240393
[2]	史芳杰, 李南, 郭峻铭, 陈柏屹, 李飒腾, 刘浩良, 郭建业, 李乾武, 李烨飞, 肖冰.Fe-Cr二元合金微观组织演化的质量密度场耦合动力学Monte-Carlo模拟研究. 必威体育下载 , 2023, 72(13): 136401.doi:10.7498/aps.72.20230291
[3]	姜彦博, 柳文波, 孙志鹏, 喇永孝, 恽迪.外加应力作用下 UO₂中空洞演化过程的相场模拟. 必威体育下载 , 2022, 71(2): 026103.doi:10.7498/aps.71.20211440
[4]	徐攀攀, 韩培德, 张竹霞, 张彩丽, 董楠, 王剑.硼在fcc-Fe晶界偏析及对界面结合能力影响的第一性原理研究. 必威体育下载 , 2021, 70(16): 166401.doi:10.7498/aps.70.20210361
[5]	申天展, 宋海洋, 安敏荣.孪晶界对Cr₂₆Mn₂₀Fe₂₀Co₂₀Ni₁₄高熵合金力学行为影响的分子动力学模拟. 必威体育下载 , 2021, 70(18): 186201.doi:10.7498/aps.70.20210324
[6]	杨辉, 冯泽华, 王贺然, 张云鹏, 陈铮, 信天缘, 宋小蓉, 吴璐, 张静.Fe-Cr合金辐照空洞微结构演化的相场法模拟. 必威体育下载 , 2021, 70(5): 054601.doi:10.7498/aps.70.20201457
[7]	杨一波, 赵宇宏, 田晓林, 侯华.Ni₆₀Al₂₀V₂₀中熵合金沉淀过程微扩散相场法模拟. 必威体育下载 , 2020, 69(14): 140201.doi:10.7498/aps.69.20200154
[8]	刘迪, 王静, 王俊升, 黄厚兵.相场模拟应变调控PbZr_(1–x)Ti_xO₃薄膜微观畴结构和宏观铁电性能. 必威体育下载 , 2020, 69(12): 127801.doi:10.7498/aps.69.20200310
[9]	祁科武, 赵宇宏, 郭慧俊, 田晓林, 侯华.温度对小角度对称倾斜晶界位错运动影响的晶体相场模拟. 必威体育下载 , 2019, 68(17): 170504.doi:10.7498/aps.68.20190051
[10]	张军, 陈文雄, 郑成武, 李殿中.γ-α相变中不同晶界特征下铁素体生长形貌的相场模拟. 必威体育下载 , 2017, 66(7): 070701.doi:10.7498/aps.66.070701
[11]	段培培, 邢辉, 陈志, 郝冠华, 王碧涵, 金克新.镁基合金自由枝晶生长的相场模拟研究. 必威体育下载 , 2015, 64(6): 060201.doi:10.7498/aps.64.060201
[12]	杜立飞, 张蓉, 邢辉, 张利民, 张洋, 刘林.横向限制下凝固微观组织演化的相场法模拟. 必威体育下载 , 2013, 62(10): 106401.doi:10.7498/aps.62.106401
[13]	潘诗琰, 朱鸣芳.双边扩散枝晶生长的定量相场模型. 必威体育下载 , 2012, 61(22): 228102.doi:10.7498/aps.61.228102
[14]	王明光, 赵宇宏, 任娟娜, 穆彦青, 王伟, 杨伟明, 李爱红, 葛洪浩, 侯华.相场法模拟NiCu合金非等温凝固枝晶生长. 必威体育下载 , 2011, 60(4): 040507.doi:10.7498/aps.60.040507
[15]	任秀, 王锦程, 杨玉娟, 杨根仓.纯物质晶界结构及运动的晶体相场法模拟. 必威体育下载 , 2010, 59(5): 3595-3600.doi:10.7498/aps.59.3595
[16]	王刚, 徐东生, 杨锐.Ti-6Al-4V合金中片层组织形成的相场模拟. 必威体育下载 , 2009, 58(13): 343-S348.doi:10.7498/aps.58.343
[17]	龙文元, 蔡启舟, 魏伯康, 陈立亮.相场法模拟多元合金过冷熔体中的枝晶生长. 必威体育下载 , 2006, 55(3): 1341-1345.doi:10.7498/aps.55.1341
[18]	朱昌盛, 王智平, 荆涛, 肖荣振.二元合金微观偏析的相场法数值模拟. 必威体育下载 , 2006, 55(3): 1502-1507.doi:10.7498/aps.55.1502
[19]	赵代平, 荆涛, 柳百成.相场方法模拟铝合金三维枝晶生长. 必威体育下载 , 2003, 52(7): 1737-1742.doi:10.7498/aps.52.1737
[20]	万发荣, 褚武扬, 肖纪美, 高桥平七郎.Fe-10%Cr铁素体合金中氢对辐照诱起偏析的影响. 必威体育下载 , 1996, 45(3): 464-469.doi:10.7498/aps.45.464

计量

文章访问数:6541
PDF下载量:166
被引次数:0

搜索

留言板
