摘要

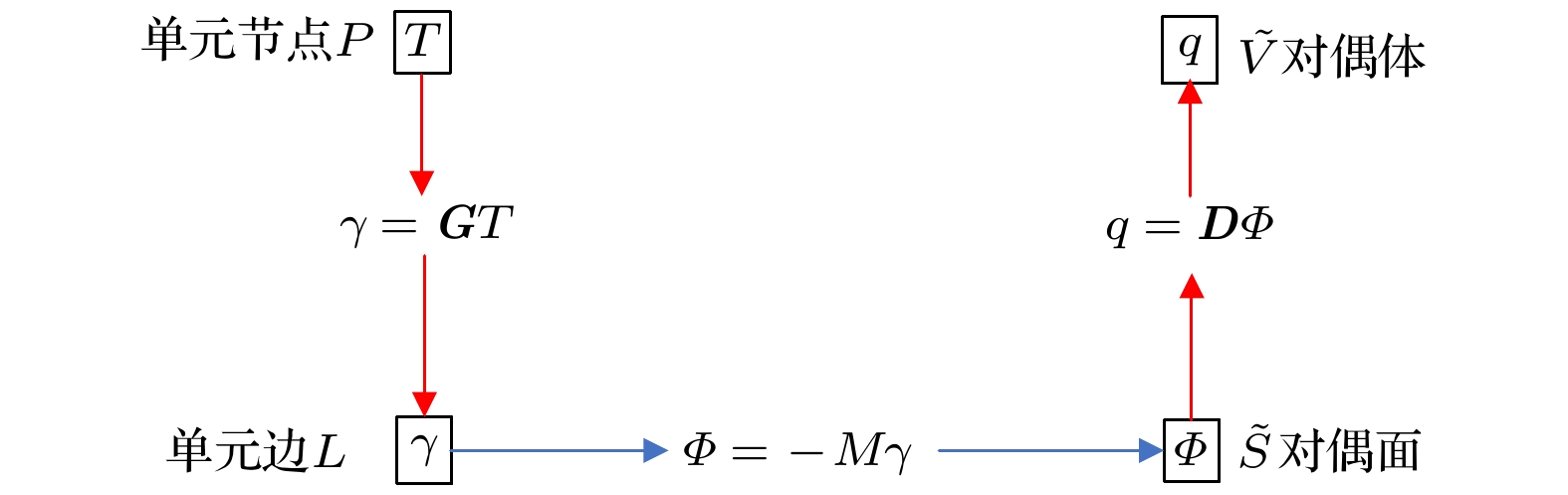

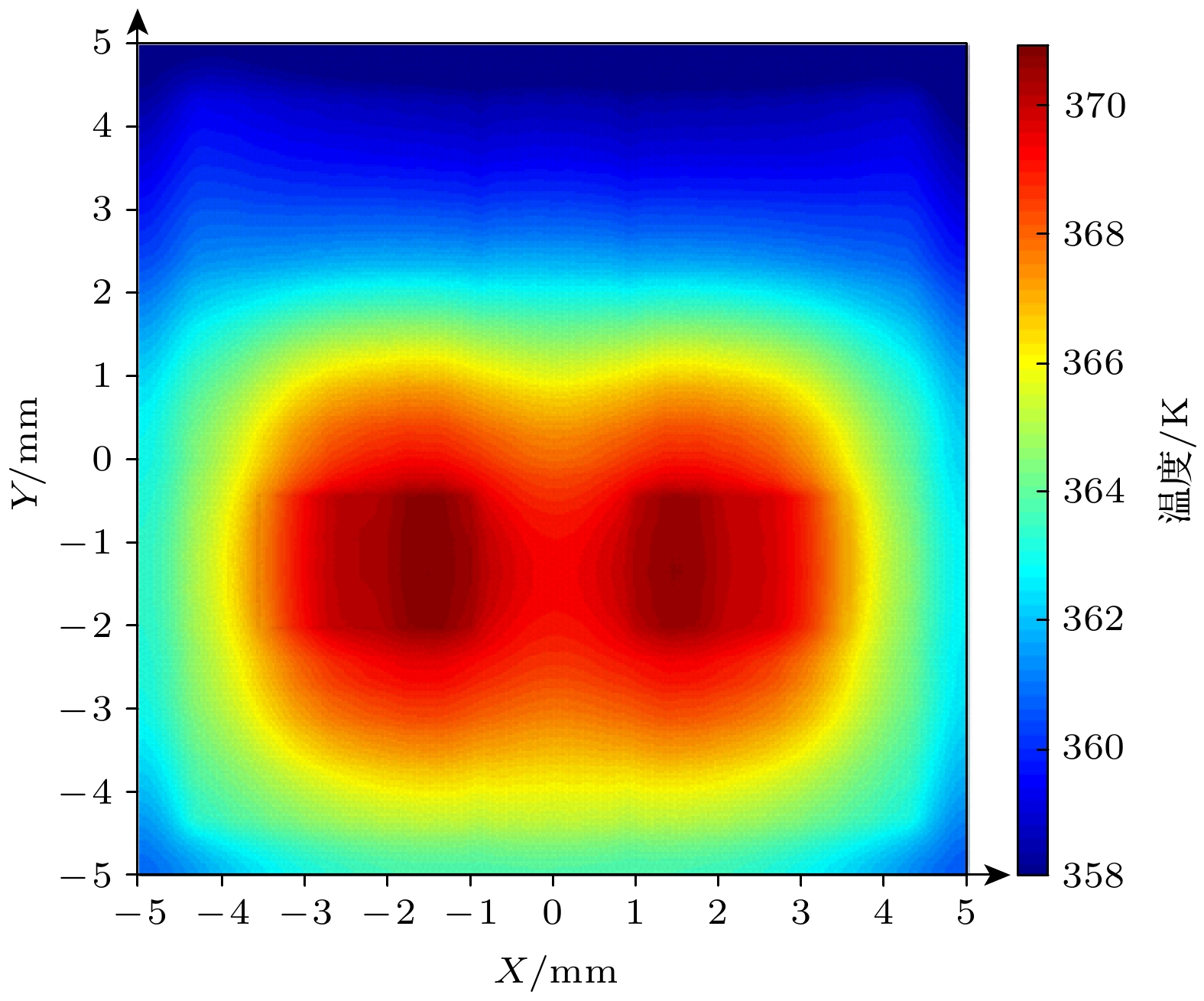

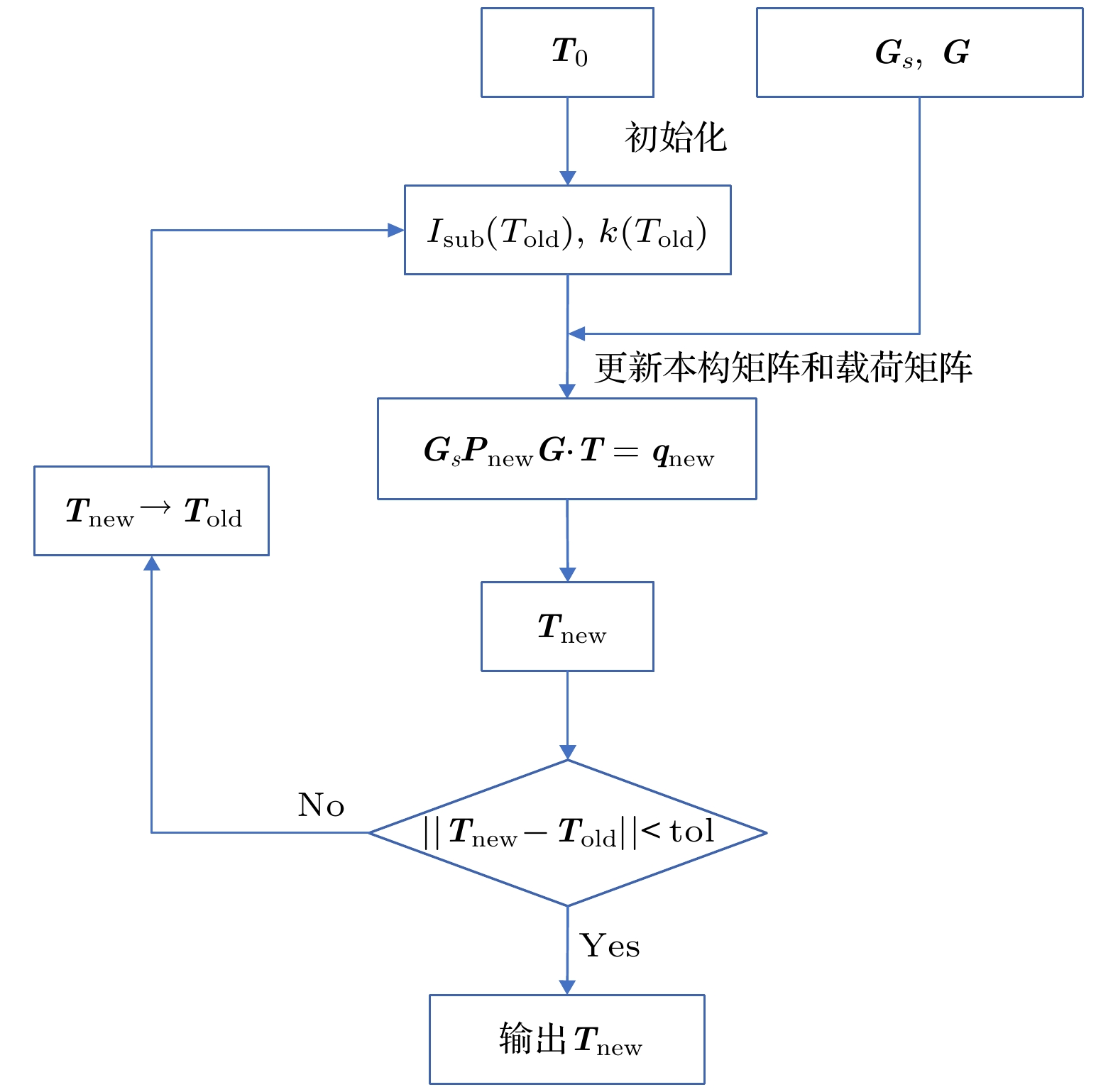

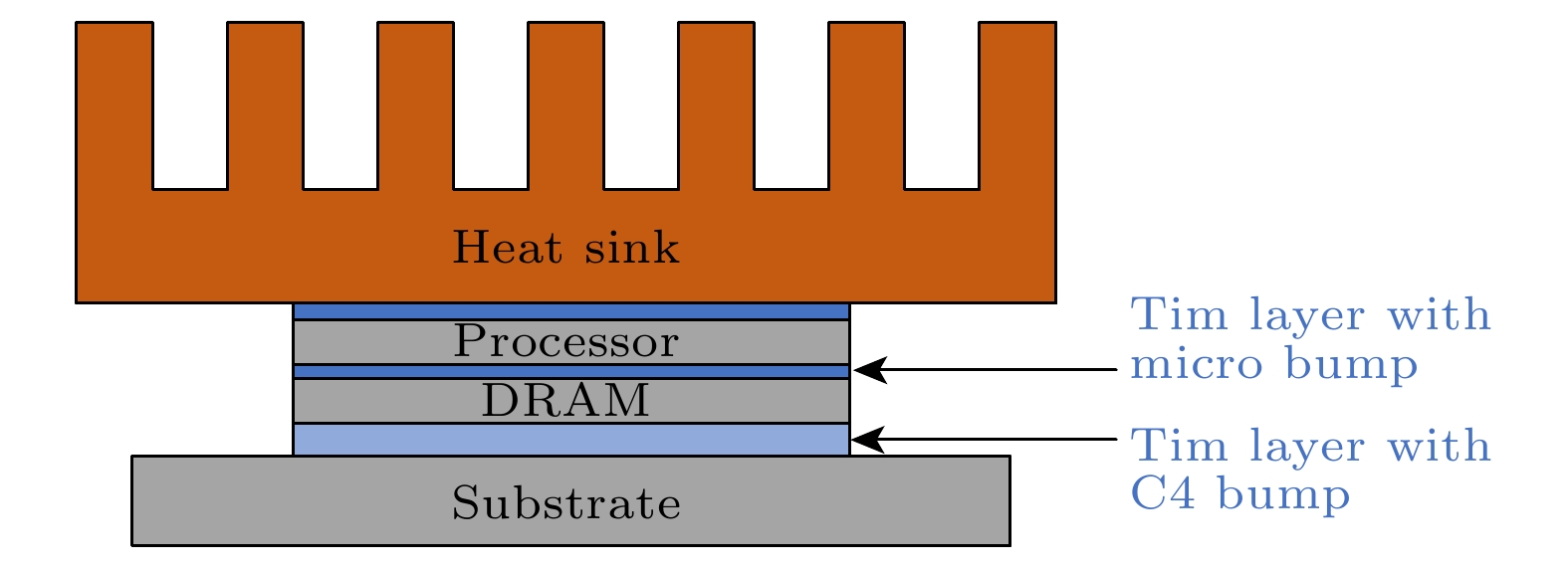

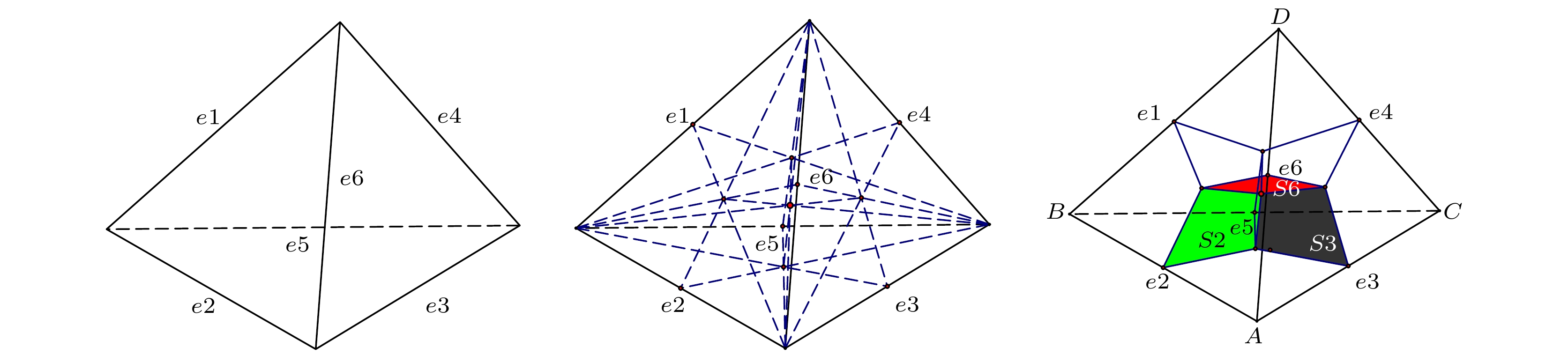

随着三维集成微系统集成度和功率密度的提高, 同时考察电设计与热管理的多场耦合分析势在必行. 本文面向三维集成微处理器系统, 通过改进的对偶单元法(dual cell method, DCM)实现了系统的快速电热分析. 该方法通过引入泄漏功率、材料系数随温度的耦合, 相比于传统有限元法在更新以及组装本构矩阵上有更大的优势. 仿真验证表明, 本文所采用的算法相比传统有限元法仿真速度提升了约30%. 在考虑了材料系数以及泄露功率热耦合因素后, 系统热点温度相对于考虑耦合前上升了20.8 K. 最后采用本文所提出算法对三维集成微处理器系统进行布局研究, 比较了硅通孔阵列常规布局和集中布局在处理器核心下方两种布局方式对上下层芯片热点温度的影响, 研究了功率不均匀分配对两种布局的影响.

关键词:

Abstract

With the improvement of the integration and power density of three-dimensional integrated microsystem, it is imperative to simultaneously investigate the multi-field coupling analysis of electrical design and thermal management. This paper is to investigate a three-dimensional integrated microprocessor system and realize the rapid electrothermal analysis of the system through an improved dual cell method (DCM). This method decomposes the constitutive matrix into a constant matrix and a temperature-dependent matrix by introducing the coupling of leakage power and material coefficients with temperature. In the calculation, only the temperature-dependent matrix needs to be updated and assembled, which makes the calculation speed faster than the traditional finite element method. The simulation results show that the speed of the proposed algorithm is improved by about 30% compared with that of the traditional finite element method. After considering the thermal coupling factors of material coefficient and leakage power, the hot spot temperature of the system increases by 20.8 K compared with before coupling. Finally, the algorithm proposed in this paper is used to study the layout of three-dimensional integrated microprocessor system. The influence of TSV array conventional layout and centralized layout under the processor core(core-layout) on the hot spot temperature of upper and lower chips are compared, and the influences of uneven power distribution on the two layouts are studied. The results show that compared with the conventional layout of TSV array, the core-layout can reduce the hot spot temperature of processor, but it will aggravate the hot spot problem of DRAM at the same time. And when the power is not evenly distributed on the four cores, the hot spot of DRAM under the core-layout will be more seriously affected. In conclusion, the algorithm model proposed in this paper can quickly analyze the electrothermal coupling problem of 3D integrated microsystem, realize the hot spot prediction of the system, and provide theoretical guidance for designing the chip layout of 3D integrated microsystem.

Keywords:

three-dimensional integrated microsystem/
dual cell method/
electrothermal coupling/
finite element method

作者及机构信息

1.
2.

通信作者:吴晓鹏,xpwu@mail.xidian.edu.cn

基金项目:国防基础科学研究计划(国防科工局稳定支持基金) (批准号: 614280620200201)、国家自然科学基金(批准号: 62074121, 62034002)、陕西省自然科学基金(批准号: 2019GY-010)、陕西省教育厅科研计划(批准号: 20JY018)和中央高校基本科研业务费专项资金(批准号: XJS191101, XJS191106)资助的课题

Authors and contacts

1.
2.

Corresponding author:Wu Xiao-Peng,xpwu@mail.xidian.edu.cn

Funds:Project supported by the National Defense Basic Scientific Research Program of China (the Stability Support Fund of the State Administration of Science, Technology and Industry for National Defense) (Grant No. 614280620200201), the National Natural Science Foundation of China (Grant Nos. 62074121, 62034002), the Natural Science Foundation of Shaanxi Province, China(Grant No. 2019GY-010), Scientific Research Program Funded by Shaanxi Provincial Education Department, China (Grant No. 20JY018), and the Fundamental Research Funds for the Central Universities (Grant Nos. XJS191101, XJS191106)

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]

施引文献

下载: 全尺寸图片幻灯片

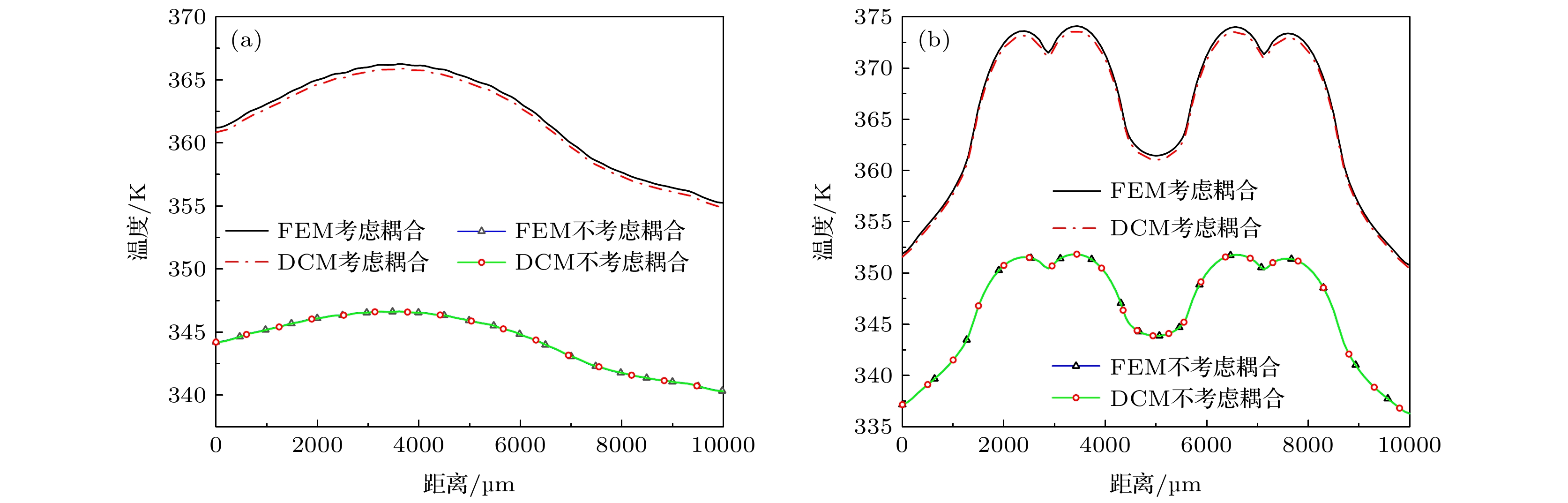

耦合情况	仿真方法	仿真时间	仿真自由度
不考虑耦合	FEM	60 S	416941
不考虑耦合	改进DCM	55.3 S
电热耦合	FEM	154 S
电热耦合	改进DCM	104.7 S

下载: 导出CSV

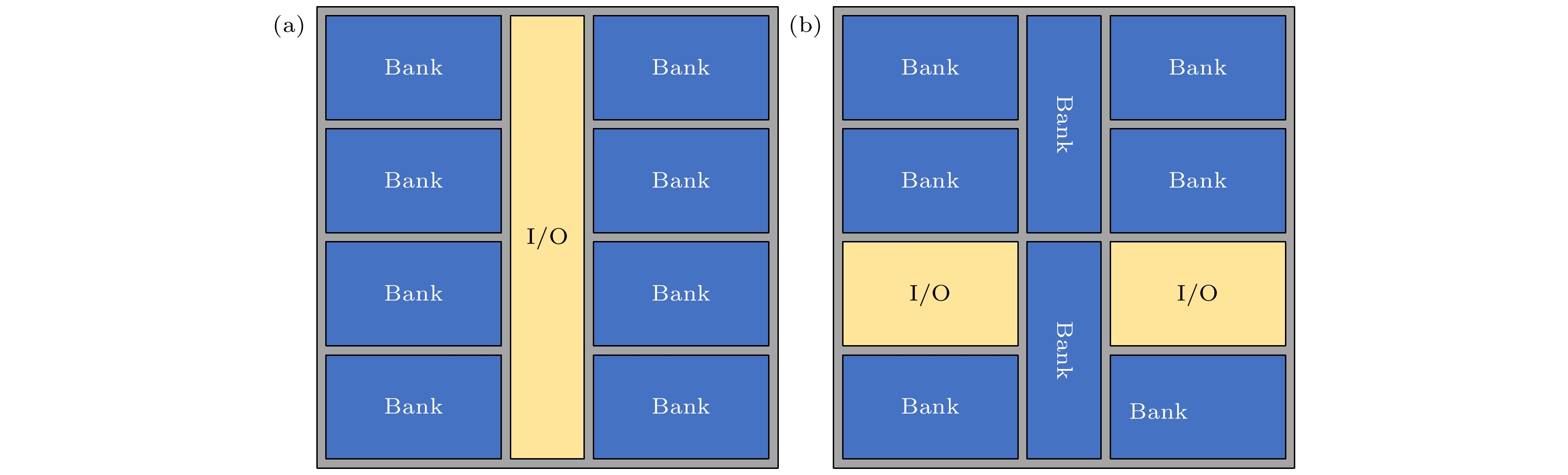

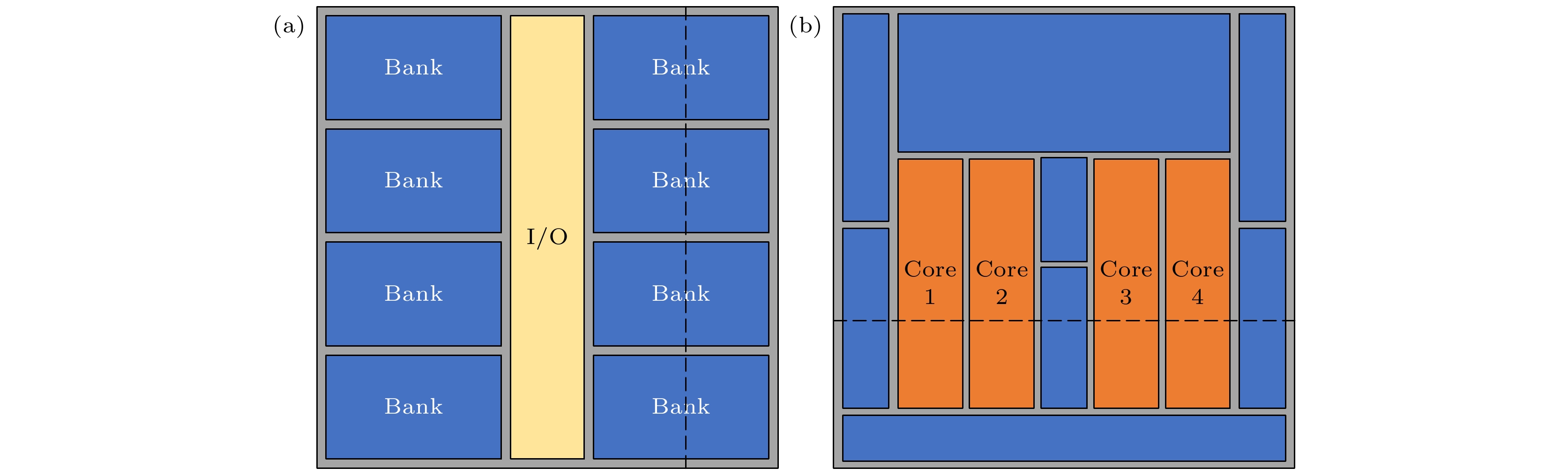

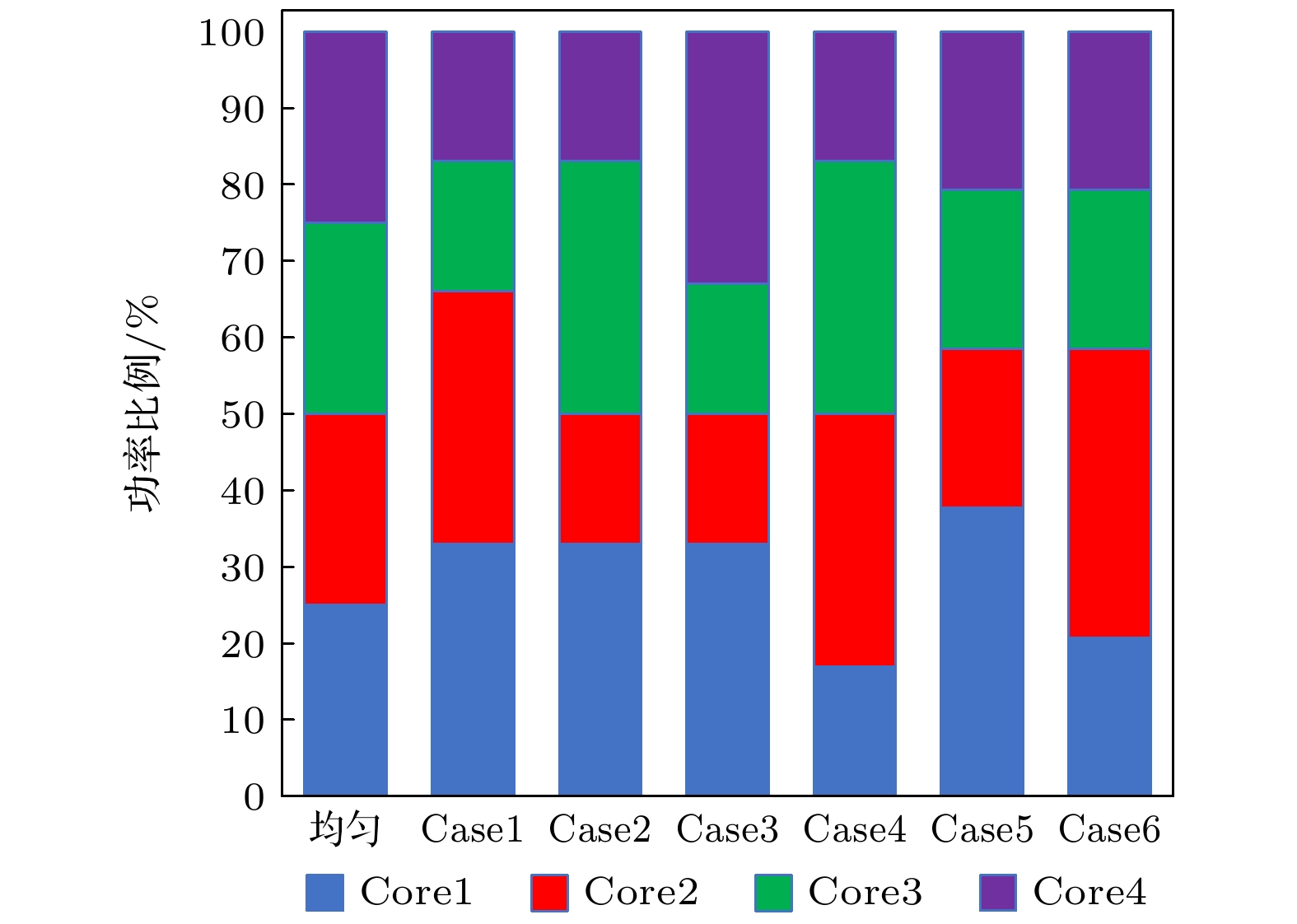

布局方式	改进的DCM法仿真时间/s						FEM平均时间/s	自由度
布局方式	Case1	Case2	Case3	Case4	Case5	Case6	FEM平均时间/s	自由度
常规布局	105.6	106.1	106.0	105.7	107.2	104.8	152.2	416941
Core布局	100.9	105.6	102.6	101.4	101.9	100.3	144.9	404345

下载: 导出CSV

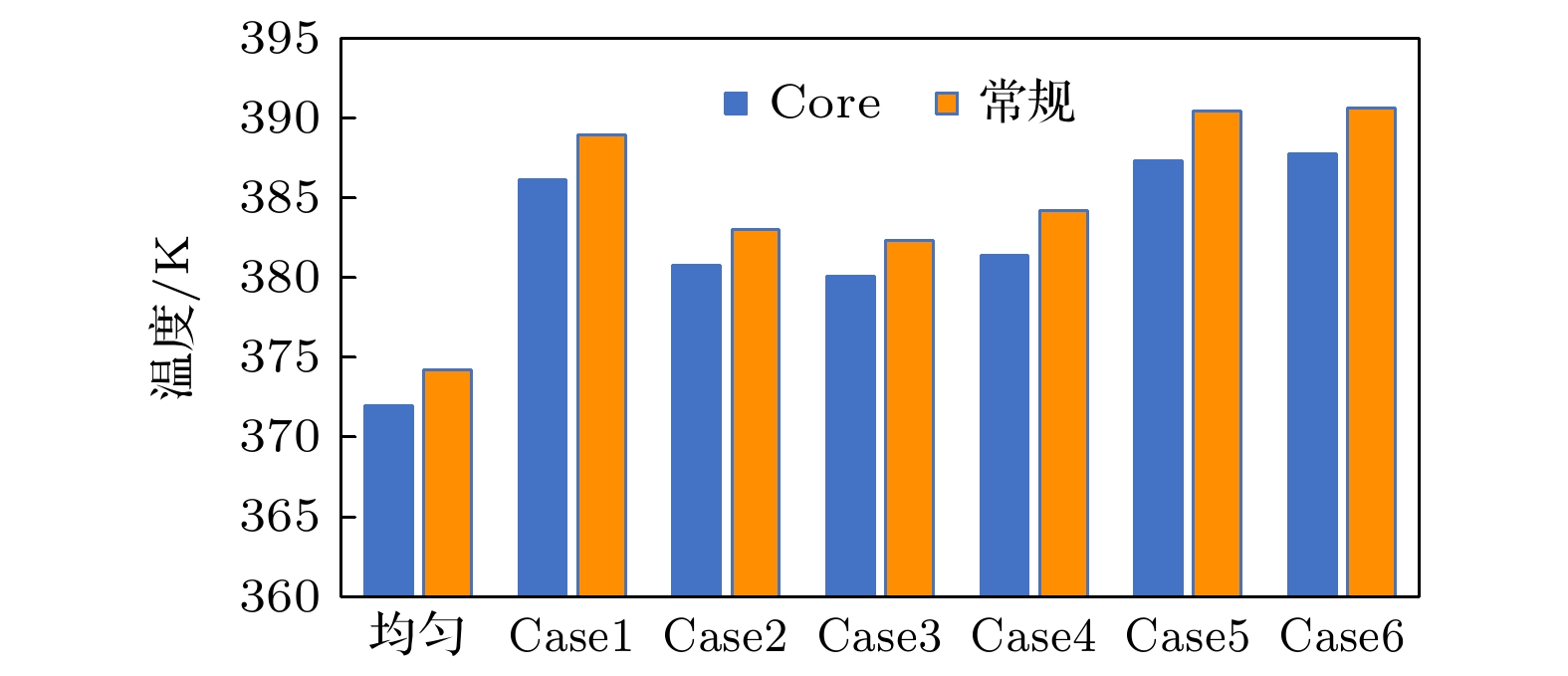

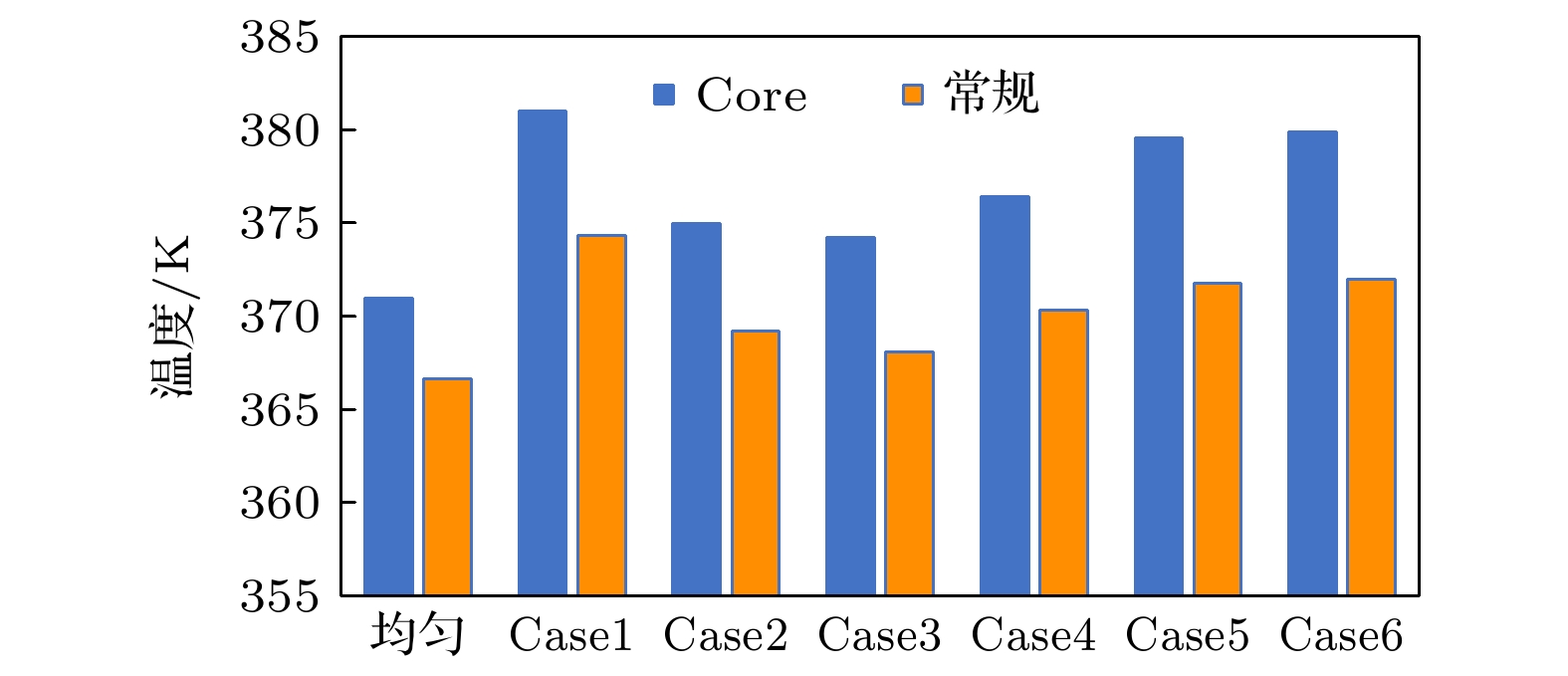

温度变化	均匀	Case1	Case2	Case3	Case4	Case5	Case6
处理器降温/K	2.20	2.82	2.25	2.25	2.82	3.13	2.90
DRAM升温/K	4.29	6.69	5.77	6.12	6.09	7.83	7.88

下载: 导出CSV
