摘要

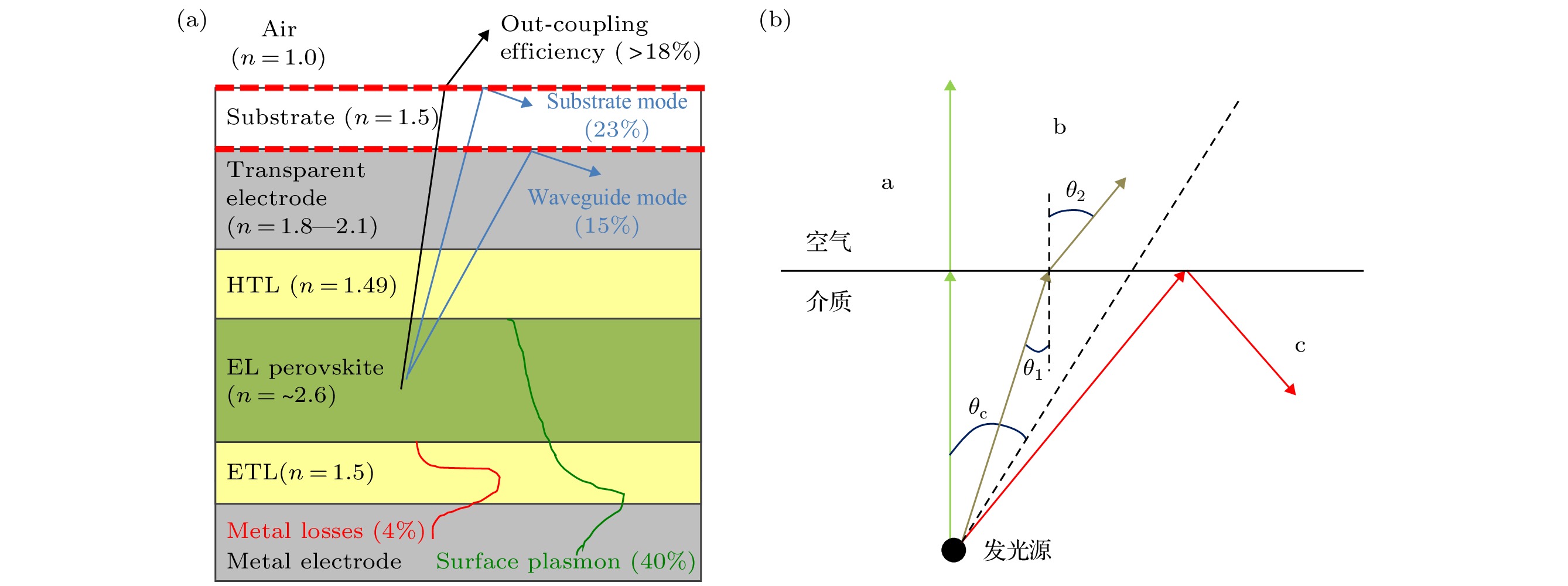

钙钛矿发光二极管具有色纯度高, 发光层材料带隙可调等优点, 目前其外量子效率已经超过20%, 在平板显示和照明领域有很好的商业化前景. 然而, 同有机发光二极管类似, 钙钛矿发光二极管同样存在衬底模式、表面等离子体模式、波导模式引起的内部损耗问题, 在一定程度上限制了钙钛矿发光二极管的性能提升. 因此, 需要优化器件的材料和几何结构以获得更好的膜间光学导纳匹配, 改善钙钛矿发光二极管光提取效率以增强器件的发光性能. 当前, 通过改变电极材料、增加等离子体激元、引入微纳结构以及优化钙钛矿薄膜和器件结构, 可以增强钙钛矿发光二极管光提取效率, 通过增强光提取效率后的钙钛矿发光二极管外量子效率可达 28.2%, 电流效率可达88.7 cd/A. 本文针对钙钛矿发光二极管材料与结构的改变, 从以上四个方面进行重点阐述. 此外, 进一步分析了这四种方法在提升器件光提取效率方面存在的优点和面临的问题, 从而为钙钛矿发光二极管的制备和优化提供一定的借鉴.

关键词:

Abstract

Perovskite light emitting diodes (PeLEDs) have developed rapidly in recent years due to their advantages of tenability of band gap and high color purity. At present, the external quantum efficiency of PeLED has rised up to 20%. Like the scenario of organic light emitting diode, there exist various internal losses in PeLED with low light extraction efficiency. It arises from the absorption of substrates, waveguide transmission and surface plasmon resonance of metal electrode. To improve the luminescence performance of PeLED, a well-matched optical admittance between the thin-films inside the devices is required. In this paper, the strategies of enhancing the light extraction efficiency are adopted as the materials and structures in PeLED are concerned. The applications of alternative electrode in PeLED are discussed, such as graphene, silver nanowires, metal transparent electrode and some new-types of electrodes. In addition, the plasma effect is also introduced into the PeLED to deflect the emitting light. What is more, the nano-structure grating is inserted into device to reduce the optical losses due to the large refractive index difference between the interfaces in device. Therefore, the external quantum efficiency of PeLED rises up to 28.2%, and the current efficiency can reach 88.7 cd/A.

Keywords:

作者及机构信息

通信作者:李国龙,liglo@163.com

基金项目:宁夏自然科学基金(批准号: 2019AAC03001)资助的课题

Authors and contacts

Corresponding author:Li Guo-Long,liglo@163.com

Funds:Project supported by the National Natural Science Foundation of Ningxia, China (Grant No. 2019AAC03001)

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[35]
[36]
[37]
[38]
[39]
[40]

施引文献

下载: 全尺寸图片幻灯片

发表时间	器件结构	光提取方法	CE_max/cd·A^–1	EQE_max/%	最大亮度/cd·m^–2	寿命参数T50	参考文献
2017	4LG/Buf-HIL/MAPbBr₃/TPBi/LiF/Al	电极	18.0	3.8	13000	—	[25]

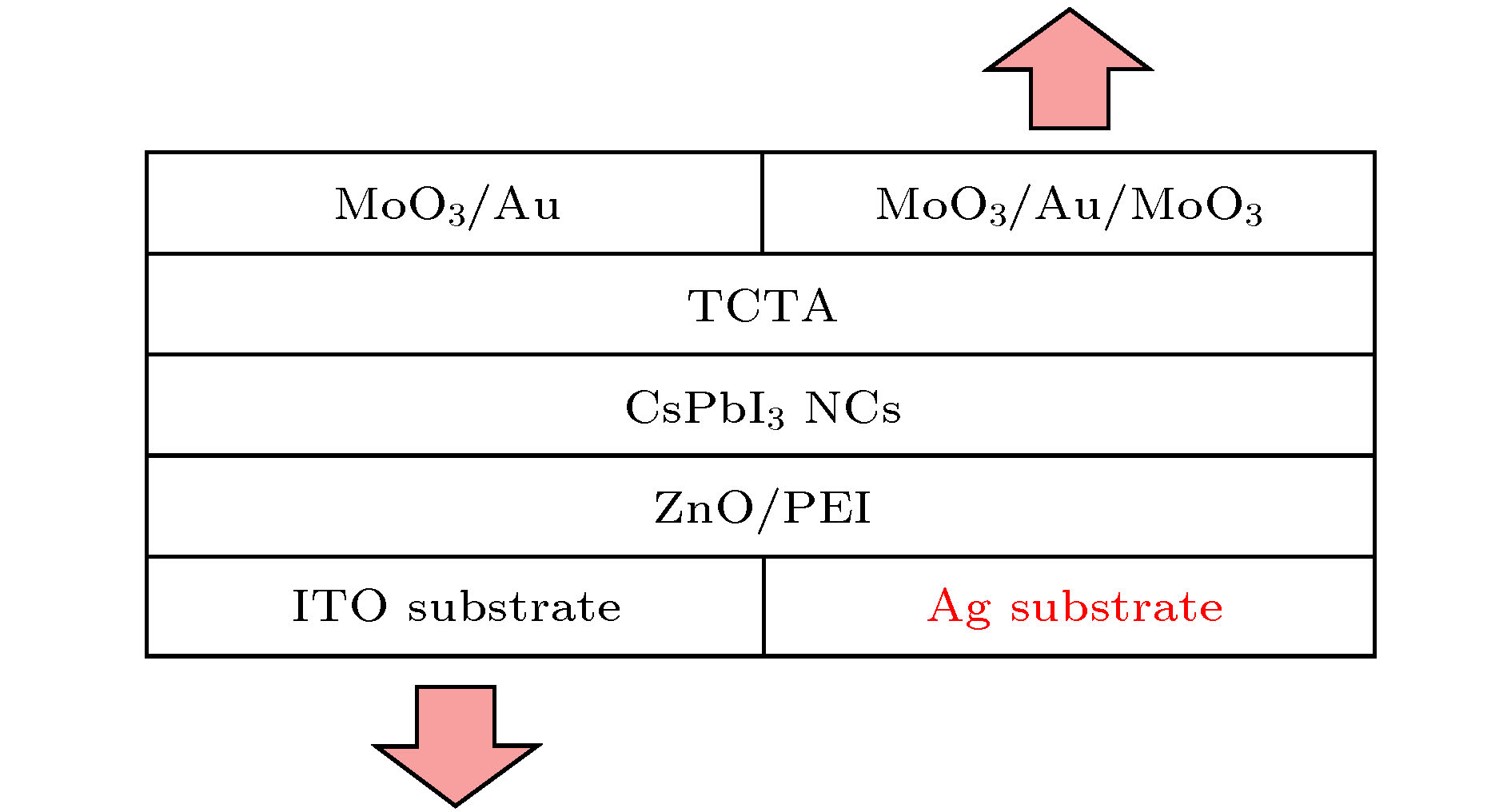

2018	Ag/(ZnO/PEI)/CsPbI₃NC /TCTA/(MoO₃/Au/MoO₃)	电极	—	11.2	1106	—	[26]

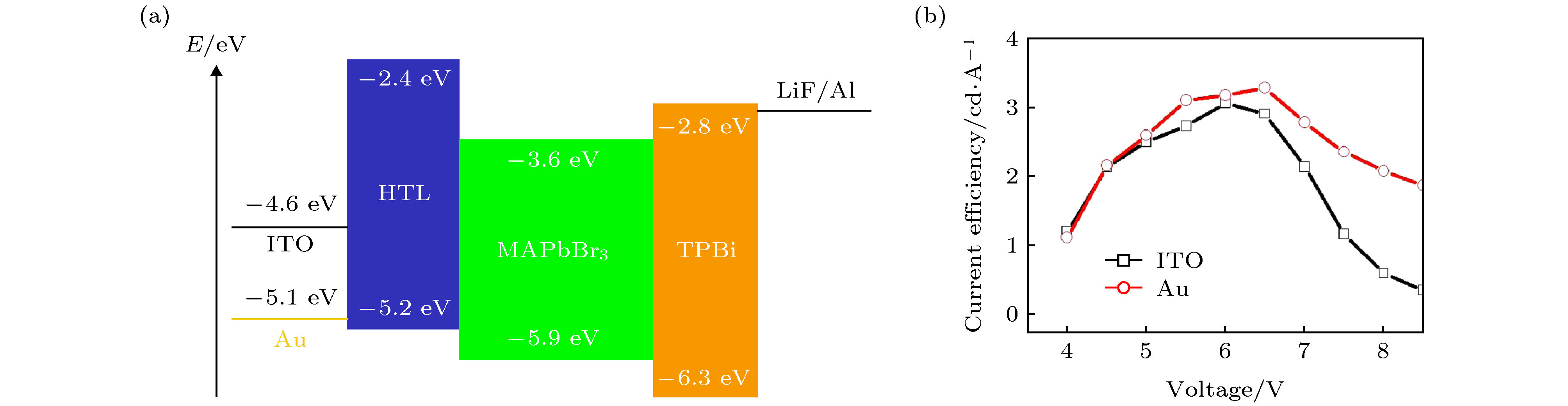

2018	Au/HIL/MAPbBr₃/TPBi/LiF/AL	电极	3.3	—	11270	—	[27]

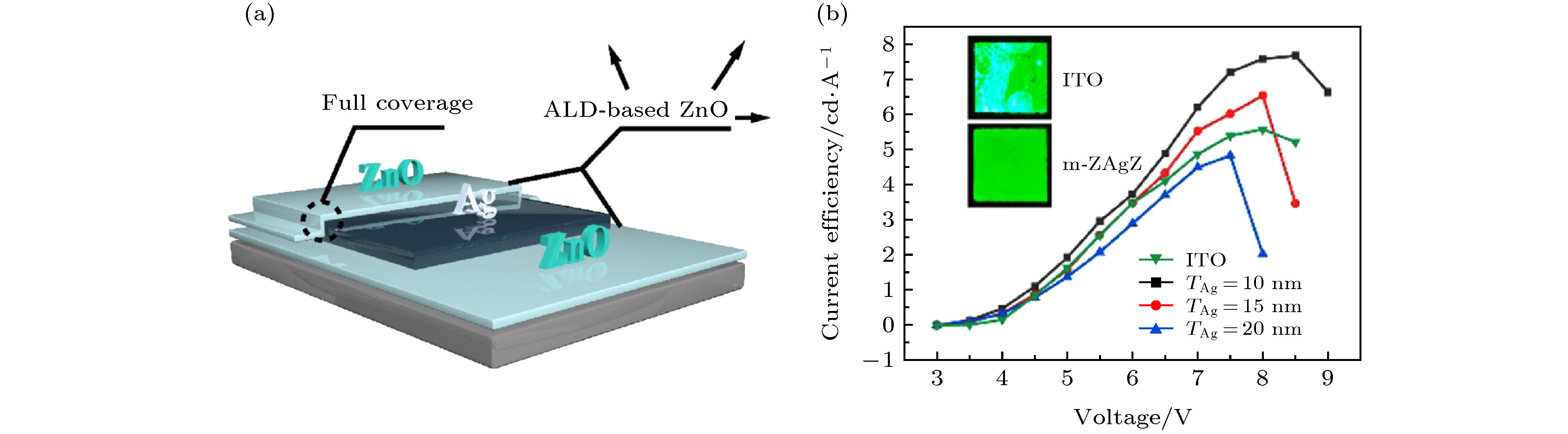

2019	m-ZAgZ/HAT-CN/TAPC/CsPbBr₃/TPBi/Liq/Al	电极	7.21	—	4846	—	[28]

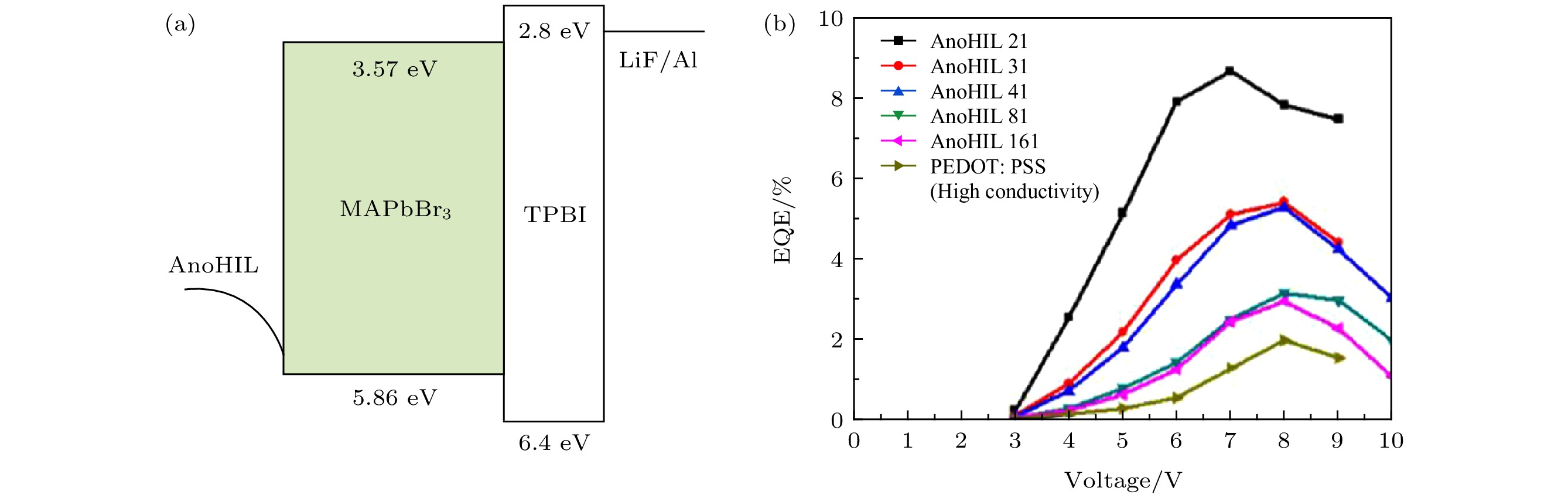

2018	Glass/AnoHIL/MAPbBr₃/TPBi/Li/AL	电极	42	8.66	—	—	[29]
2020	Glass/Au/ZnO/MQW perovskite/ TFB/MoO₃/Au	电极微腔	—	20.2	—	—	[31]

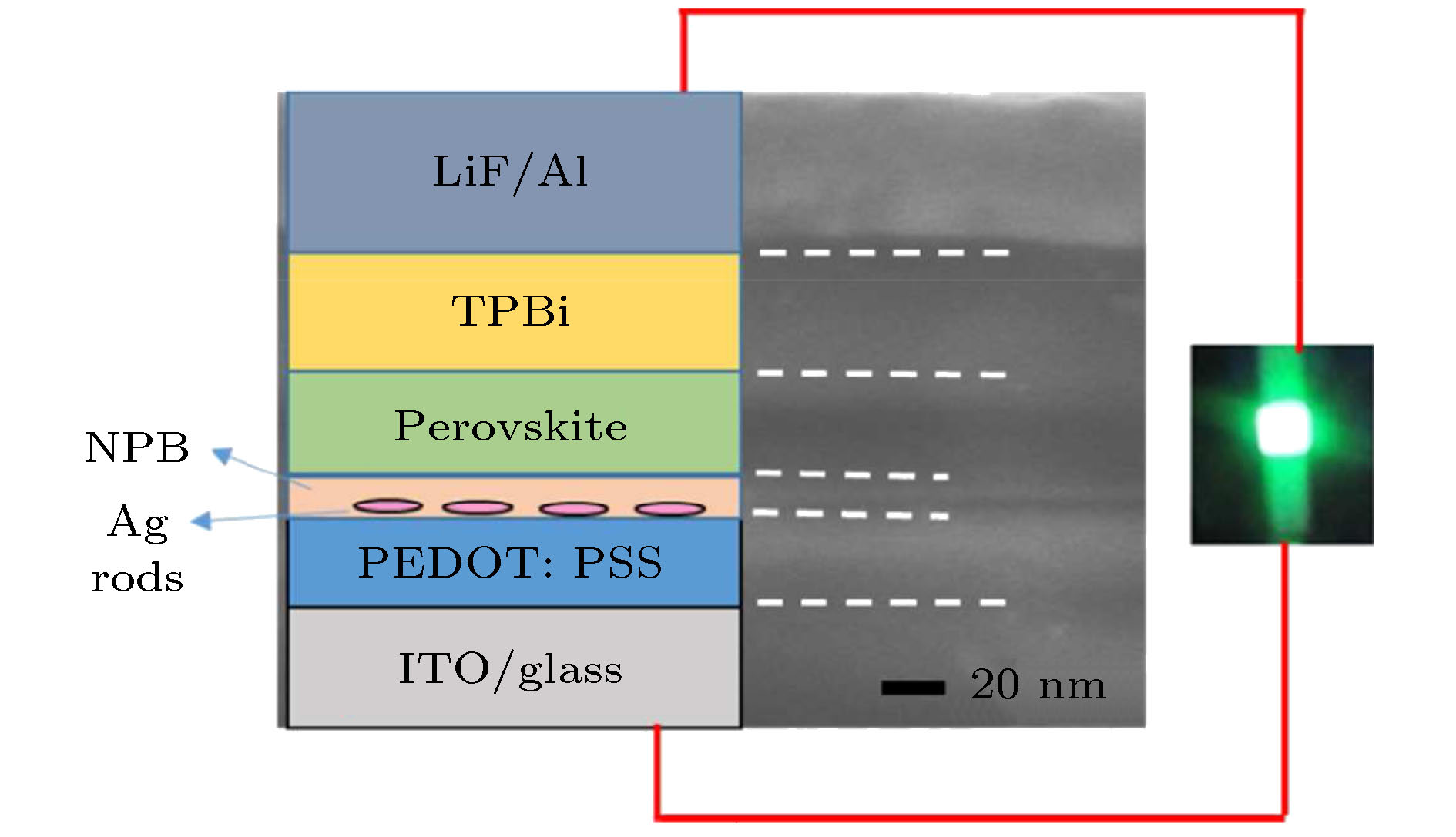

2017	Glass/ITO/PEDOT:PSS/(Agrods NPB)/ CsPbBr₃NC/TPBi/LiF/Al	激元	1.42	0.43	8911	—	[33]
2017	Au NPs/PVK:MAPbBr₃:TPBi/ TPBi/Cs₂CO₃/Al	激元	7.64	1.83	16050	—	[34]

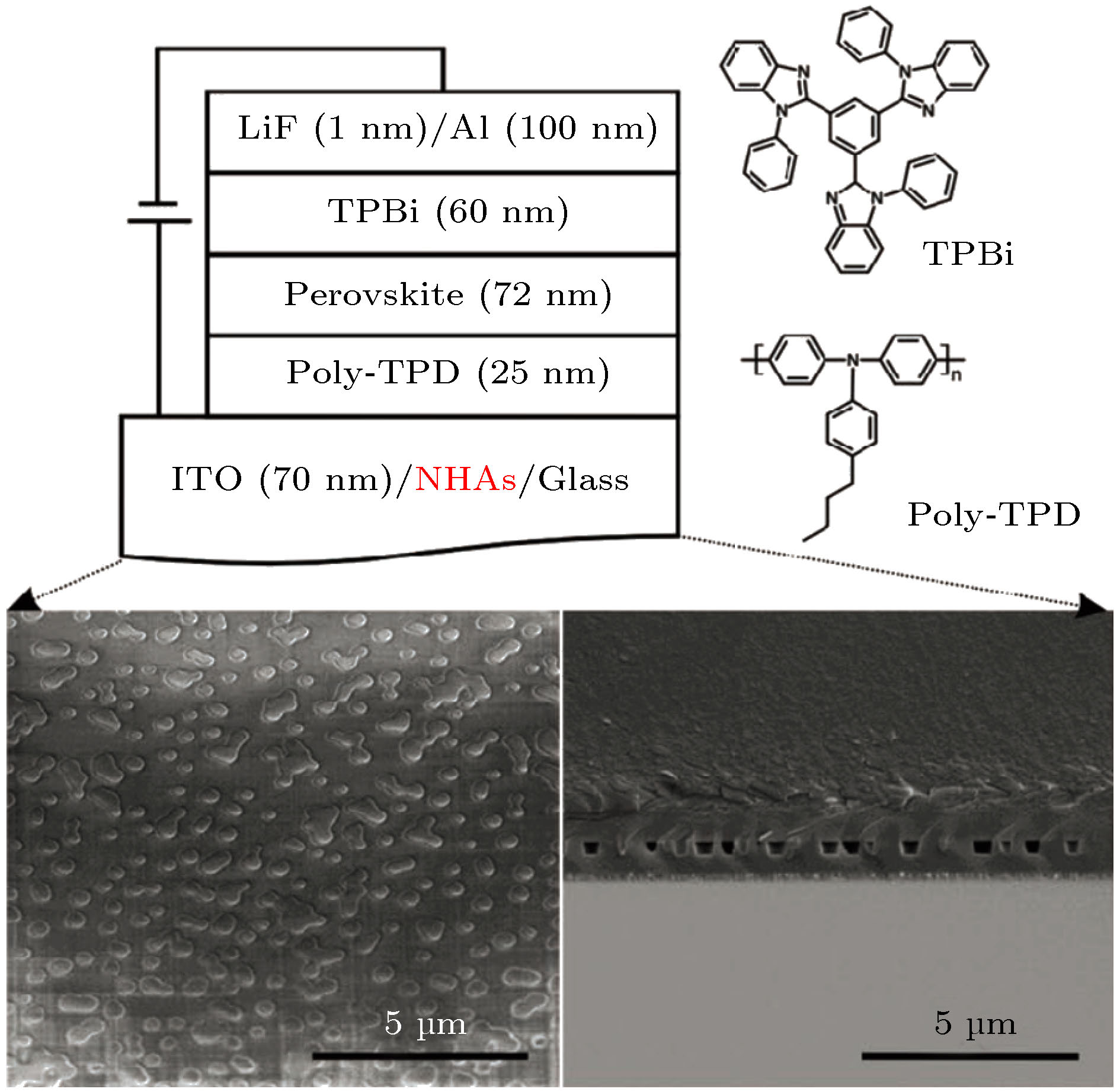

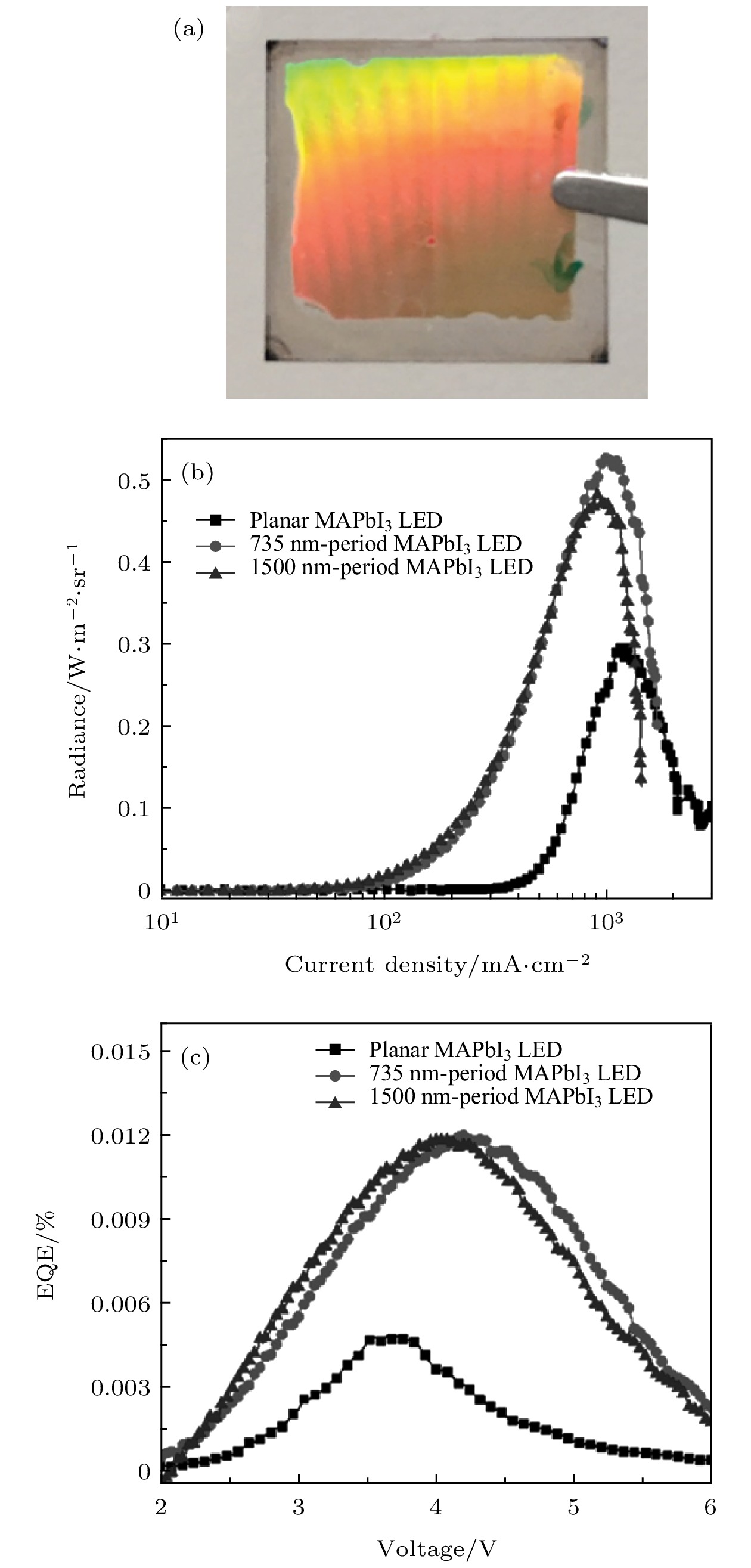

2019	Glass/NHAs/ITO/Poly-TPD/MAPbI₃/TPBi/LiF/Al	微纳	—	0.012	0.53 W·sr^–1·m^–2	—	[36]

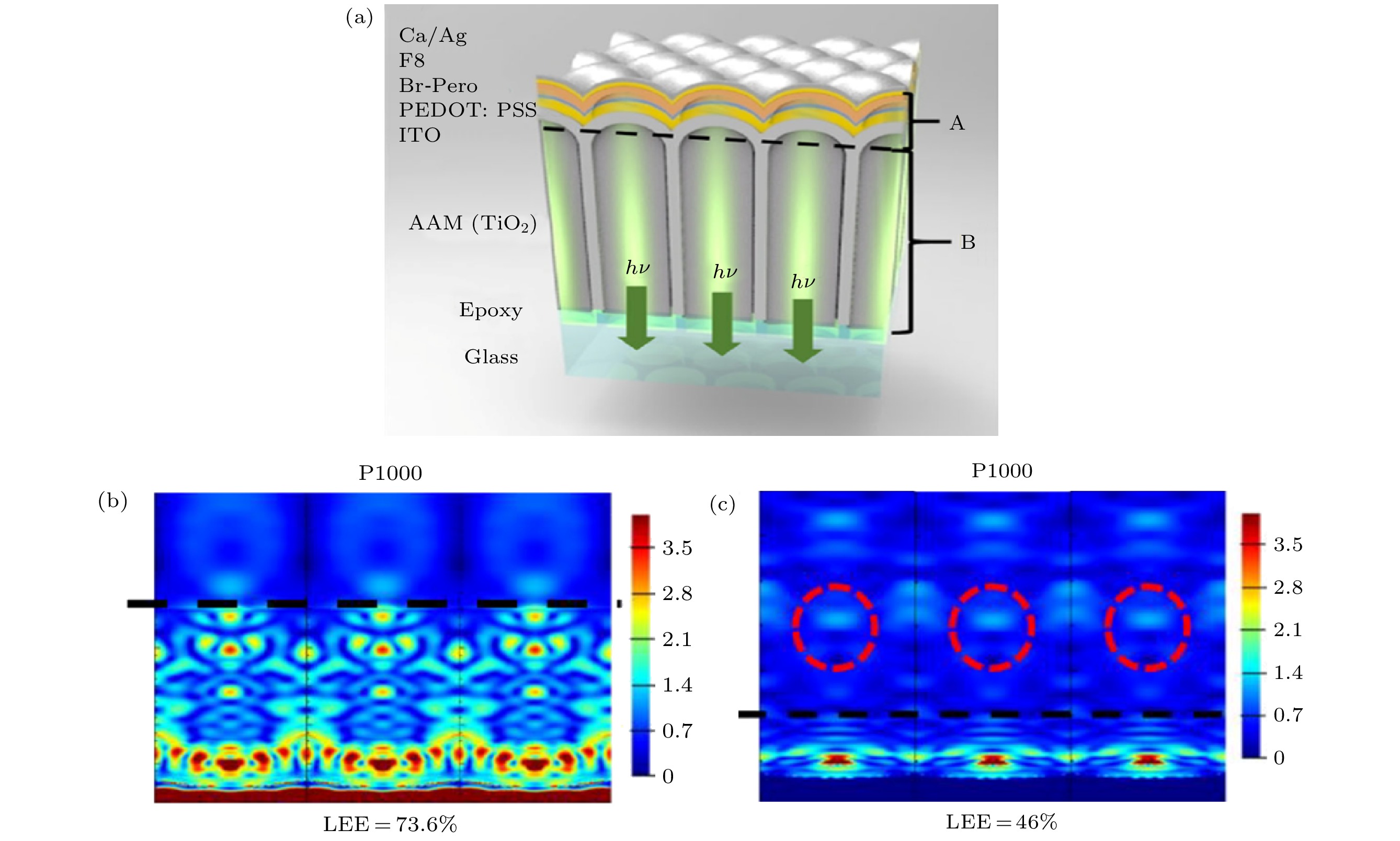

2019	Glass/Epoxy/AAM(TiO₂)/ITO/PEDOT:PSS/ BA: CH₃NH₃PbBr₃/F₈/Ca/Ag	微纳	—	17.5	48668	120 s	[38]

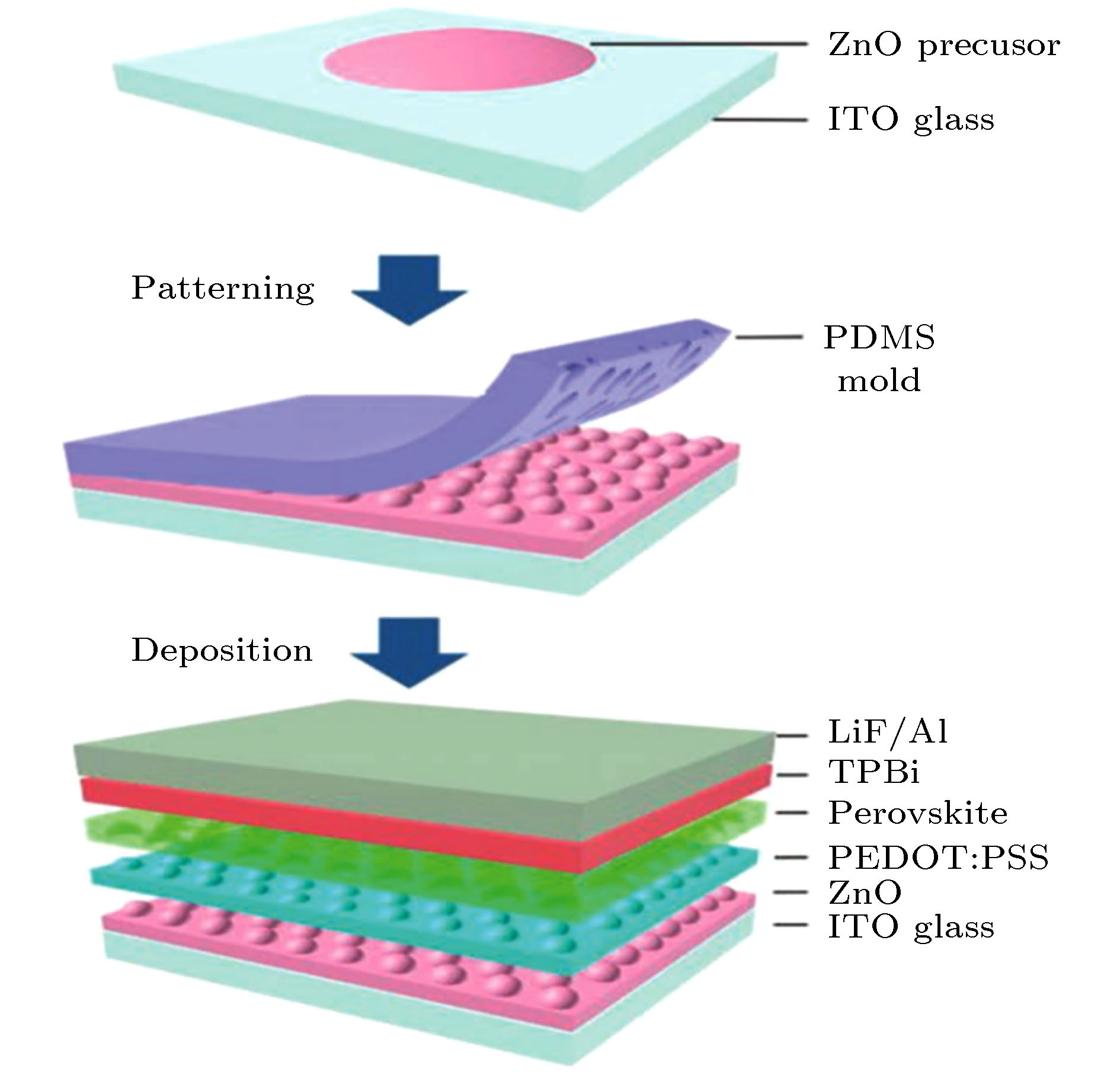

2019	Glass/ITO/ZnO/PEDOT:PSS/ CsPbBr₃/TPBi/LiF/Al	微纳	88.7	28.2	～25000	—	[12]

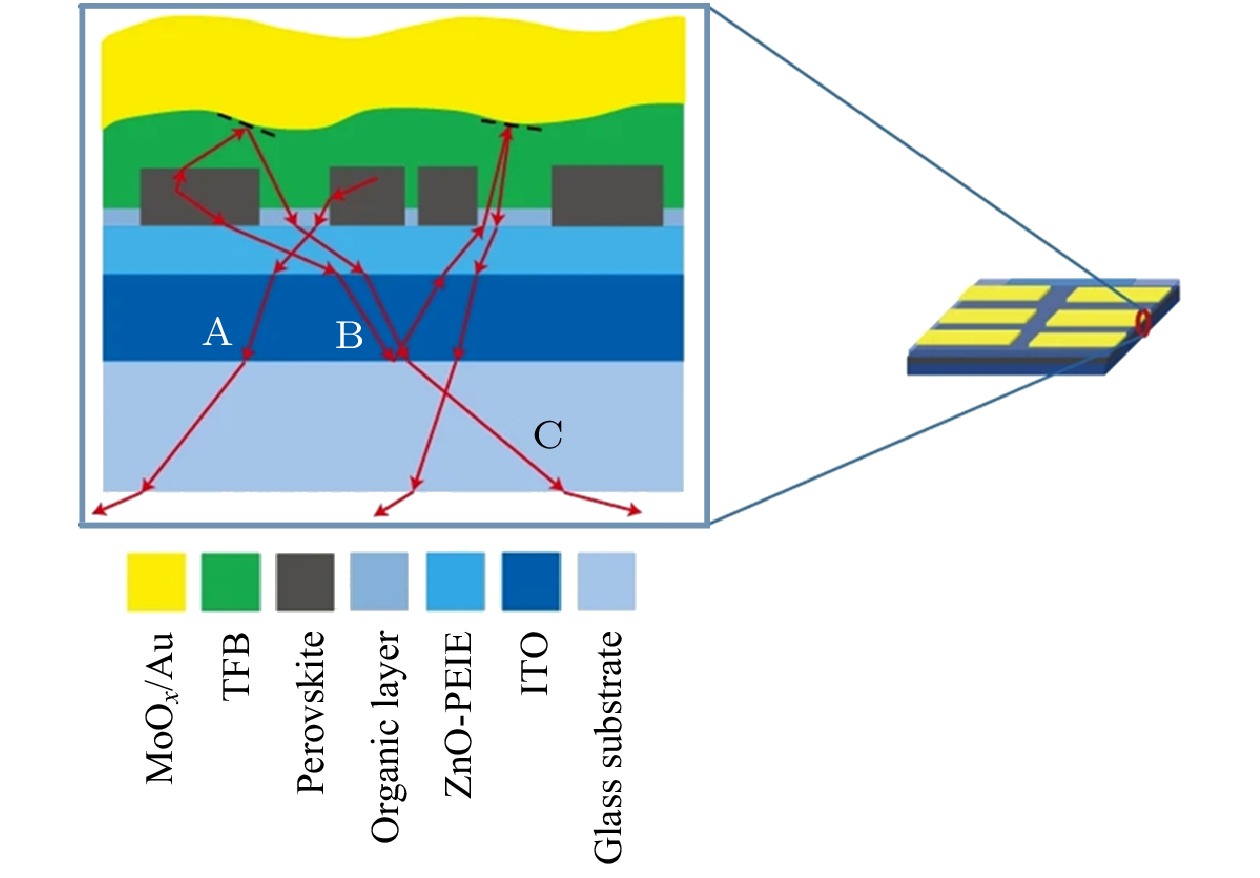

2018	Glass/ITO/ZnO/ZnO-PEIE/ FAPbI₃/TFB/MoO_x/Au	薄膜形貌	—	20.7	390 W·sr^–1· m^–2	20 h	[11]
2020	Glass/ITO/ PEDOT:PSS/Perovskite/ B₃PyMPM/LiF/Al	器件结构	—	17.6	79700	—	[39]

下载: 导出CSV
