- 必威体育下载

姓名
邮箱
手机号码
标题
留言内容
验证码

摘要

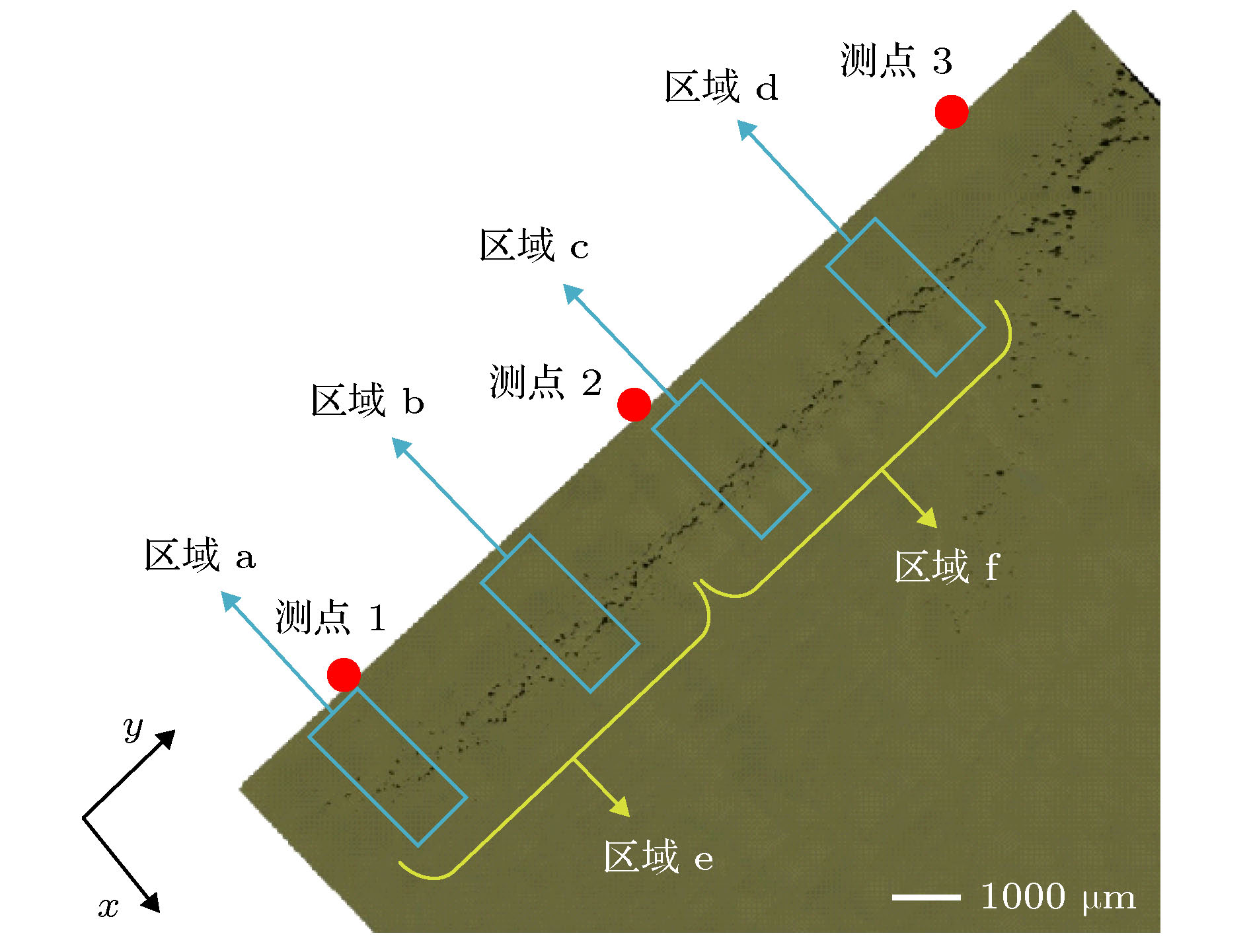

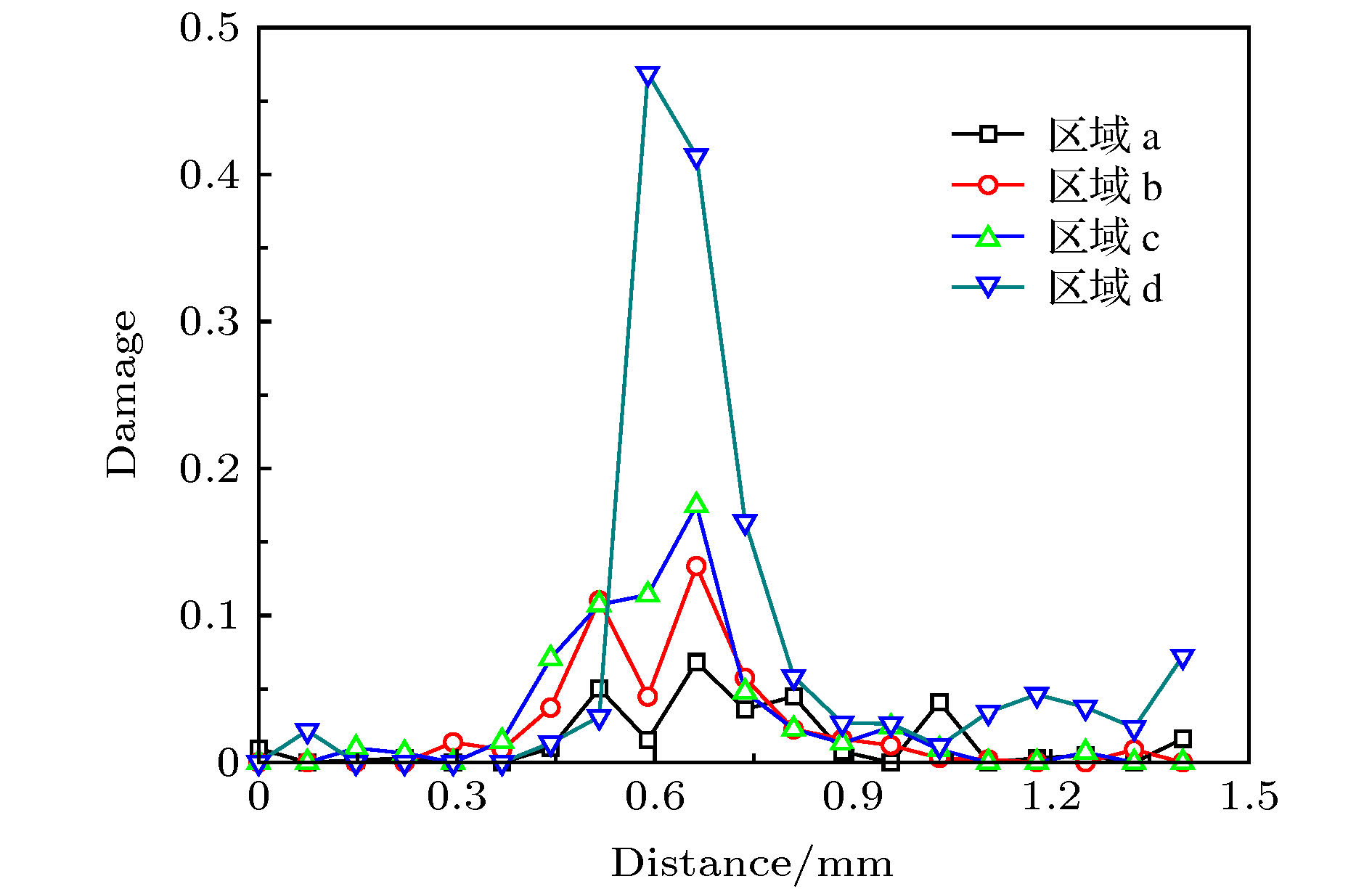

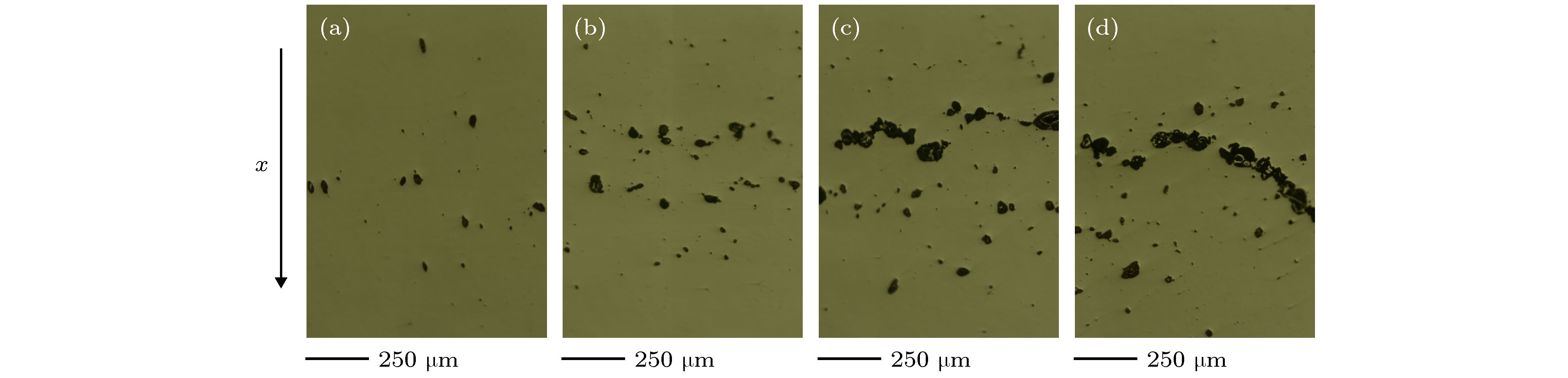

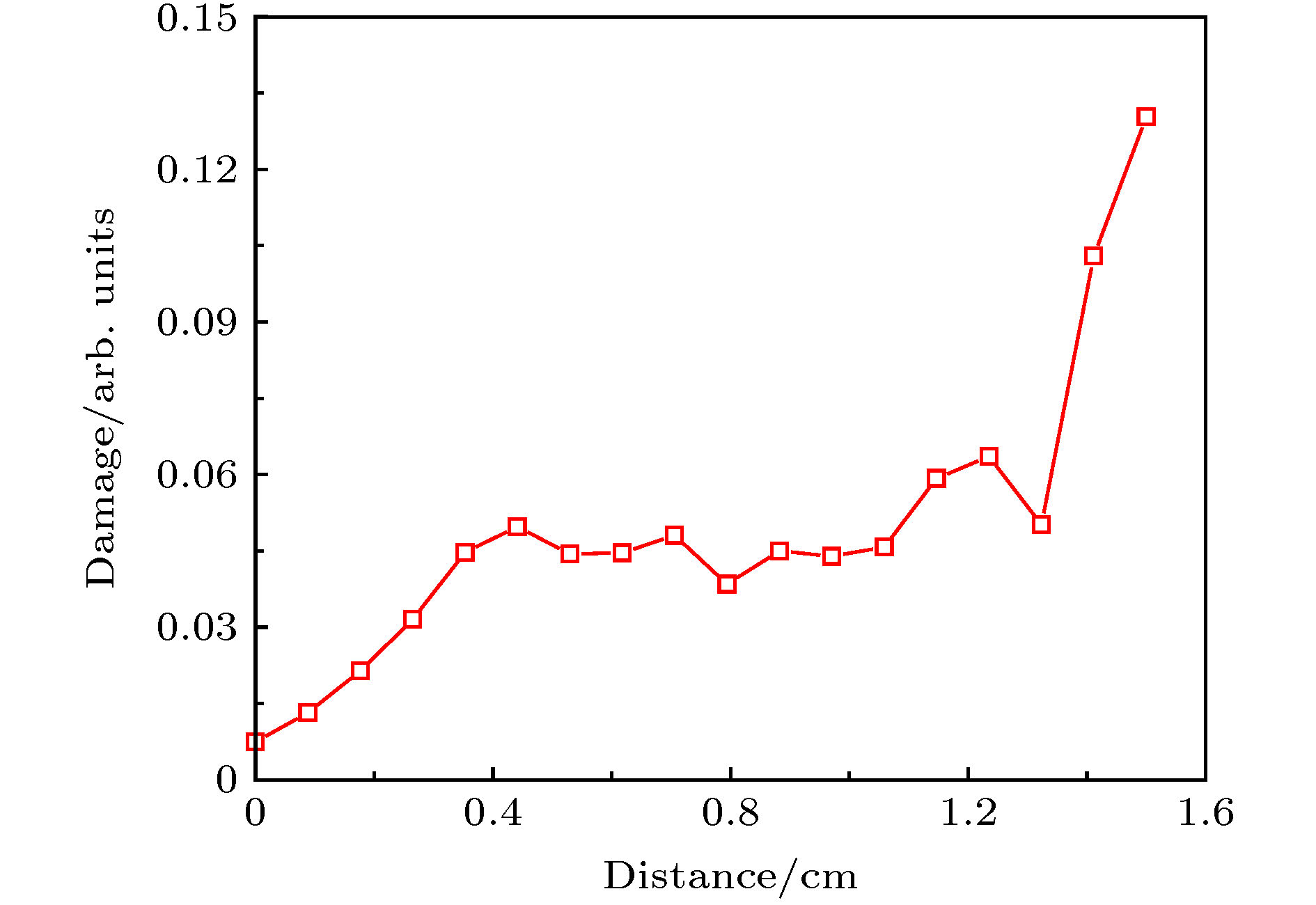

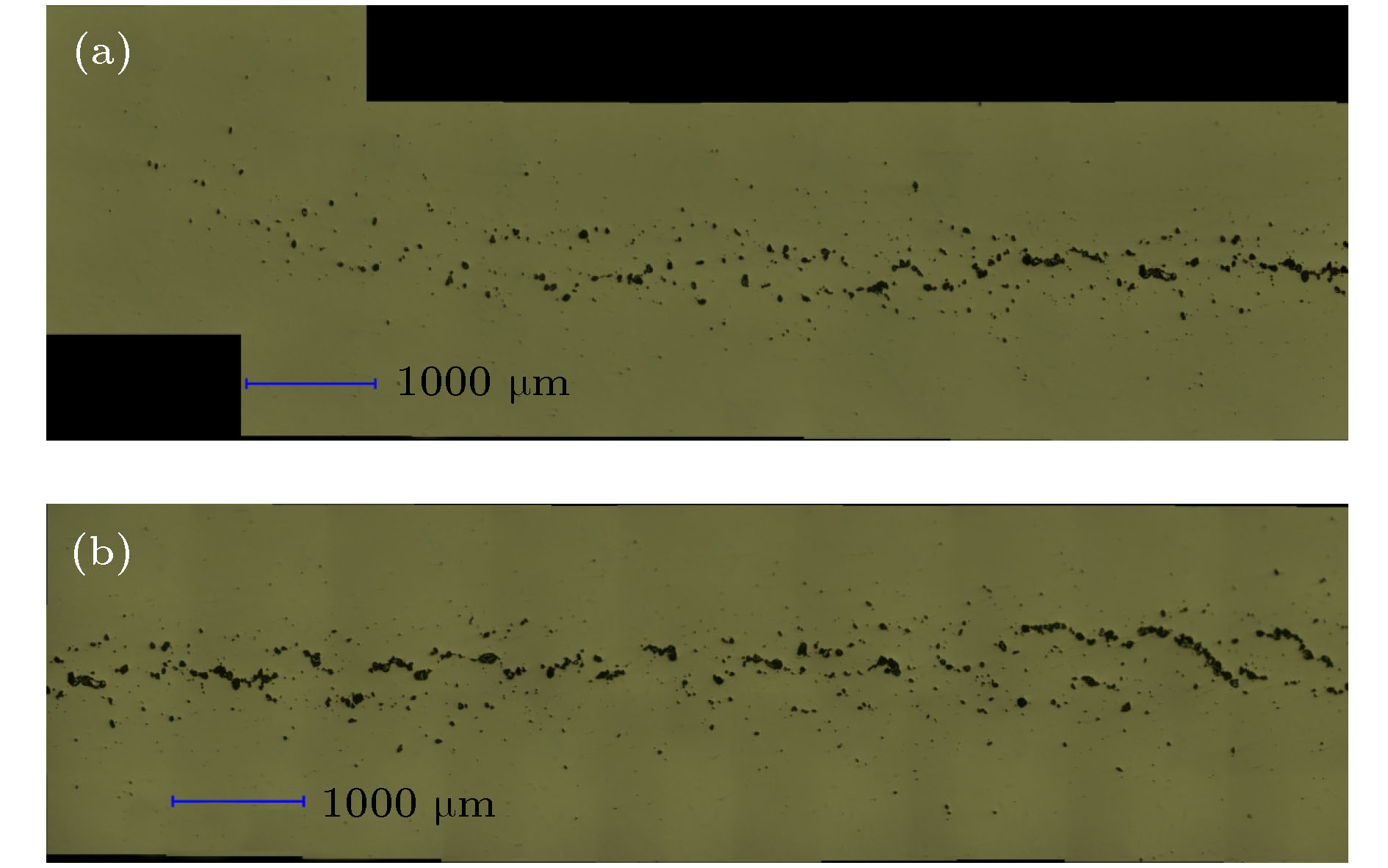

提出了一种锥形靶层裂实验新方法, 开展非一维应变冲击条件下高纯铜初始层裂行为实验研究, 讨论了锥形靶内部损伤分布特征及其与自由面速度典型特征之间的内禀关系. 结果显示: 1)初始层裂的锥形靶内部出现了连续损伤区, 损伤区扩展方向与锥面平行, 从锥底到锥顶呈现了不同的损伤状态, 从微孔洞独立长大到局部聚集, 最后形成宏观裂纹, 这种损伤状态分布特征归因于锥形靶内部拉伸应力幅值和持续时间的空间演化; 2)通过锥形靶横截面损伤度定量统计分析, 揭示损伤演化早期的微孔洞成核与早期长大过程是随机的, 而损伤演化后期的微孔洞聚集过程具有显著的局域化特征; 3)不同位置处实测的自由面法向粒子速度剖面呈现出典型的层裂Pull-back信号, 但是通过与内部损伤分布特征对比, 揭示基于Pull-back速度获得高纯铜层裂强度本质是微孔洞成核阈值应力, Pull-back回跳速度斜率反映了损伤演化速率, Pull-back回跳幅值与损伤度引起的应力松弛密切相关.

关键词:

Abstract

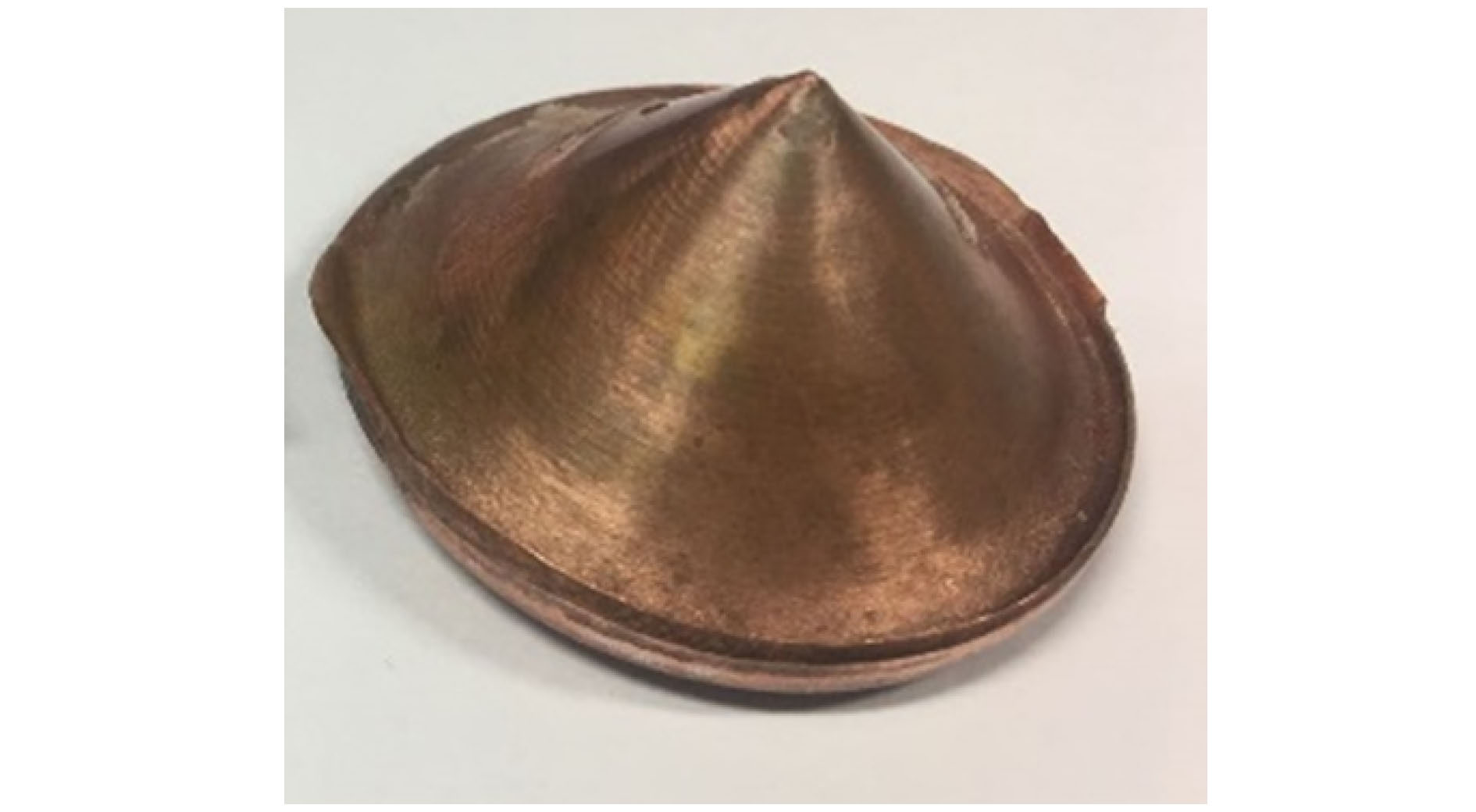

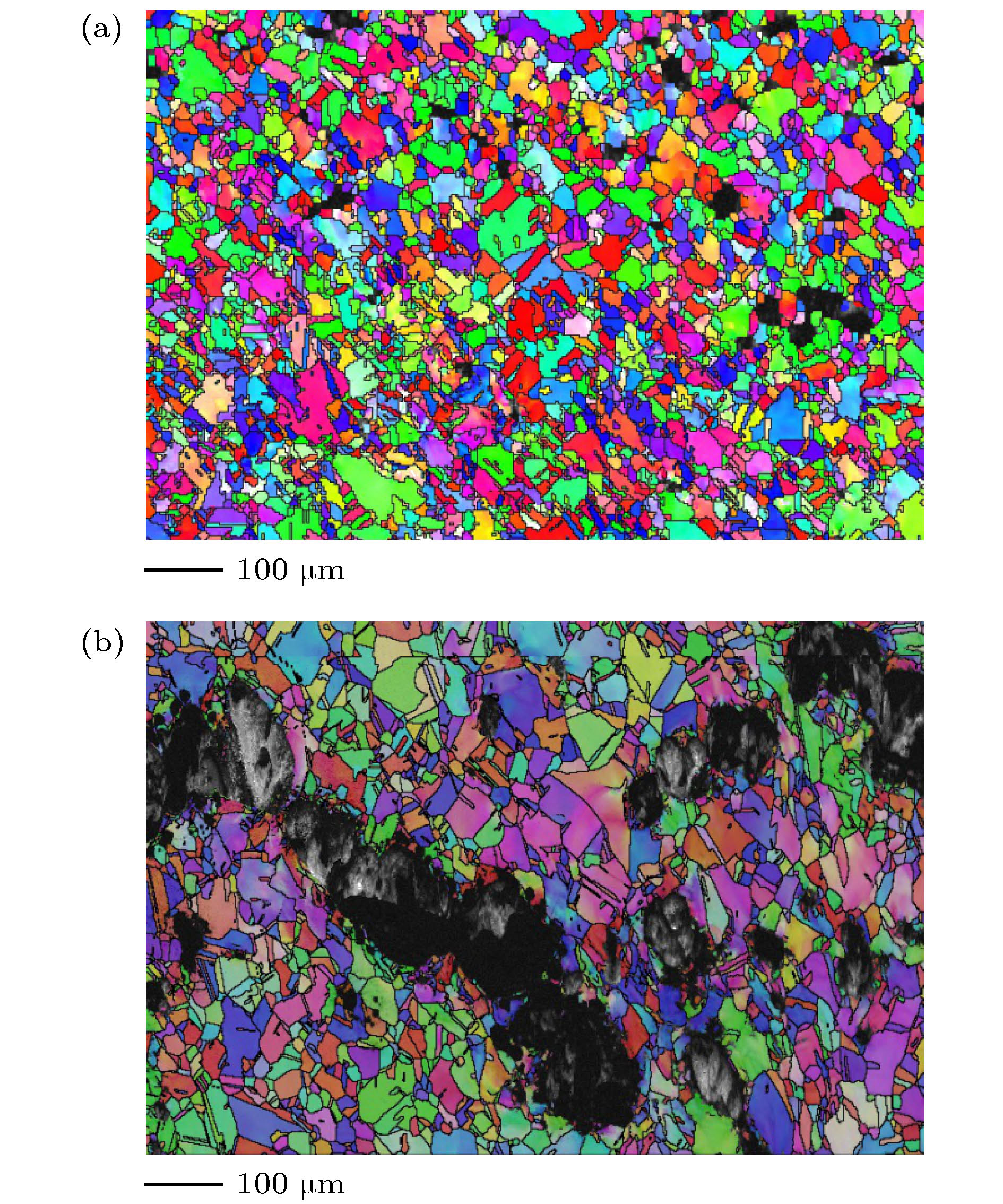

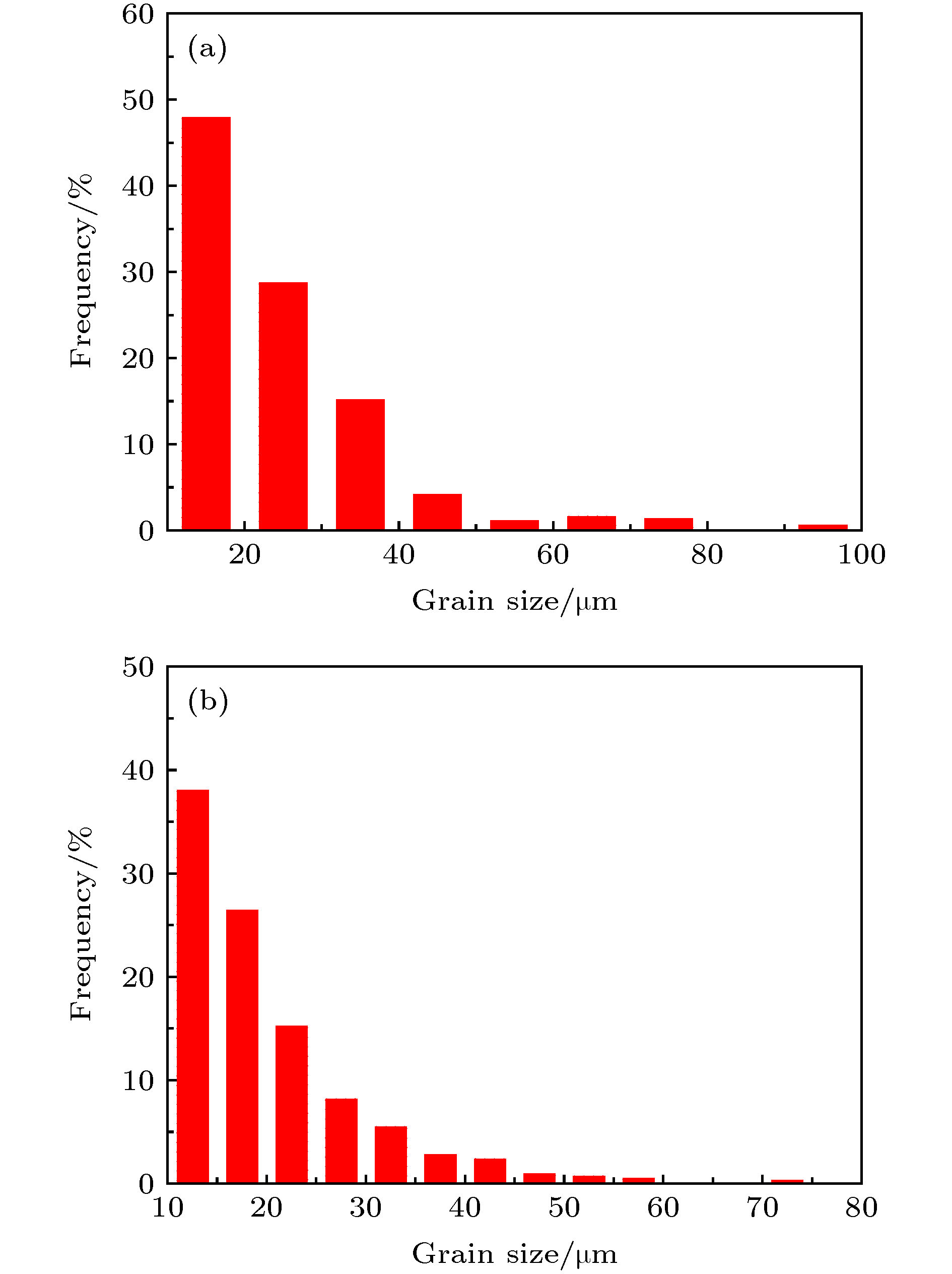

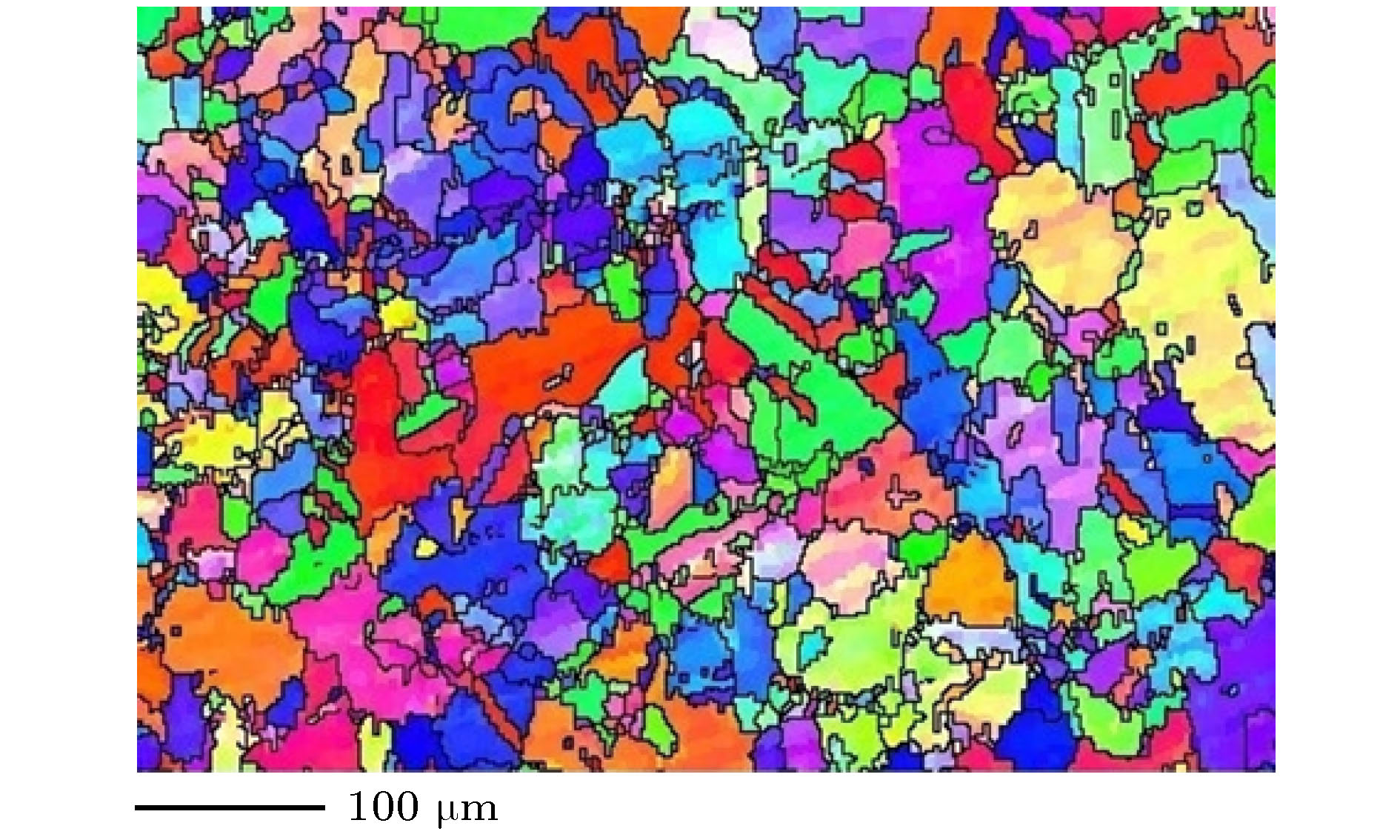

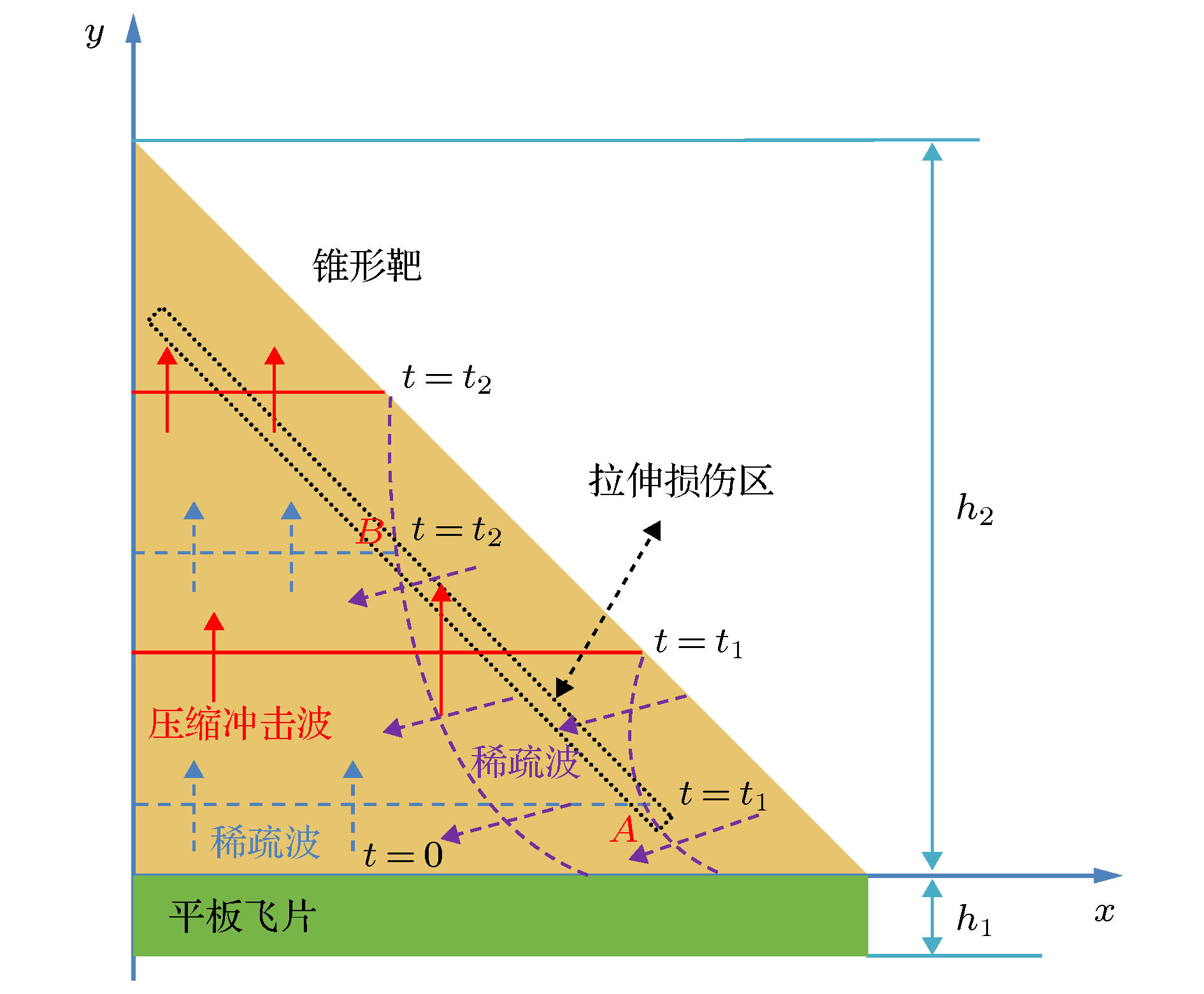

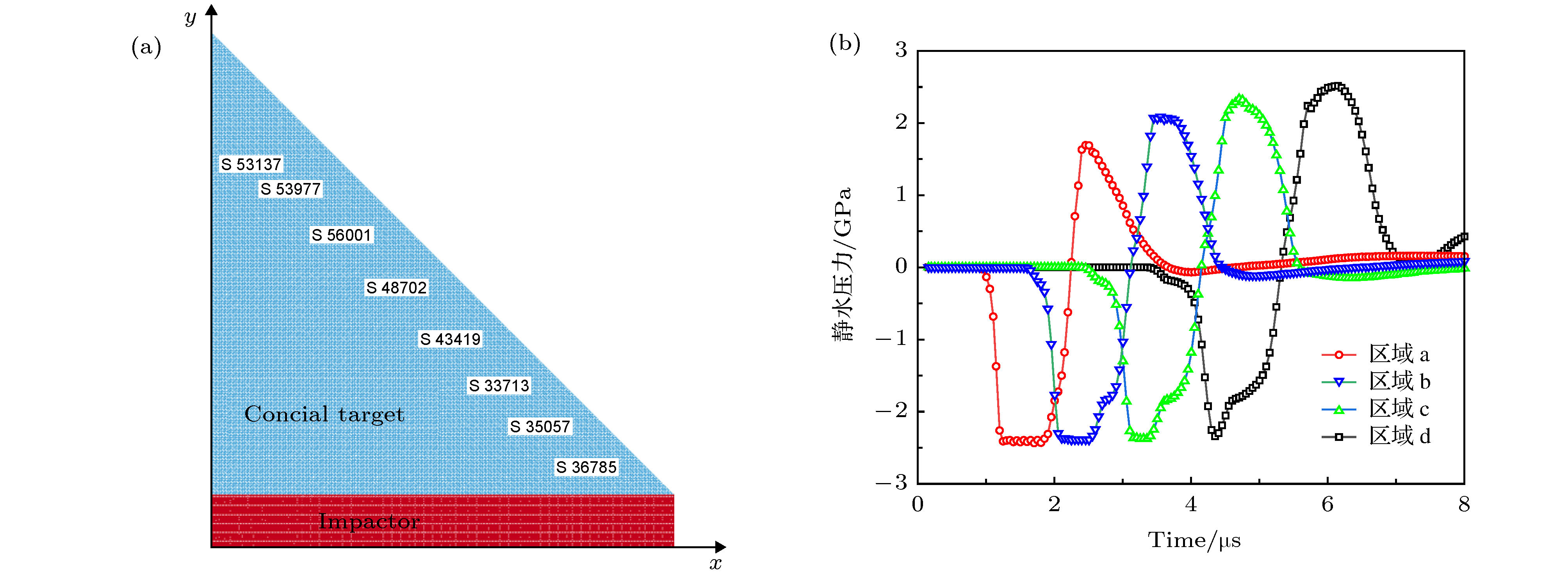

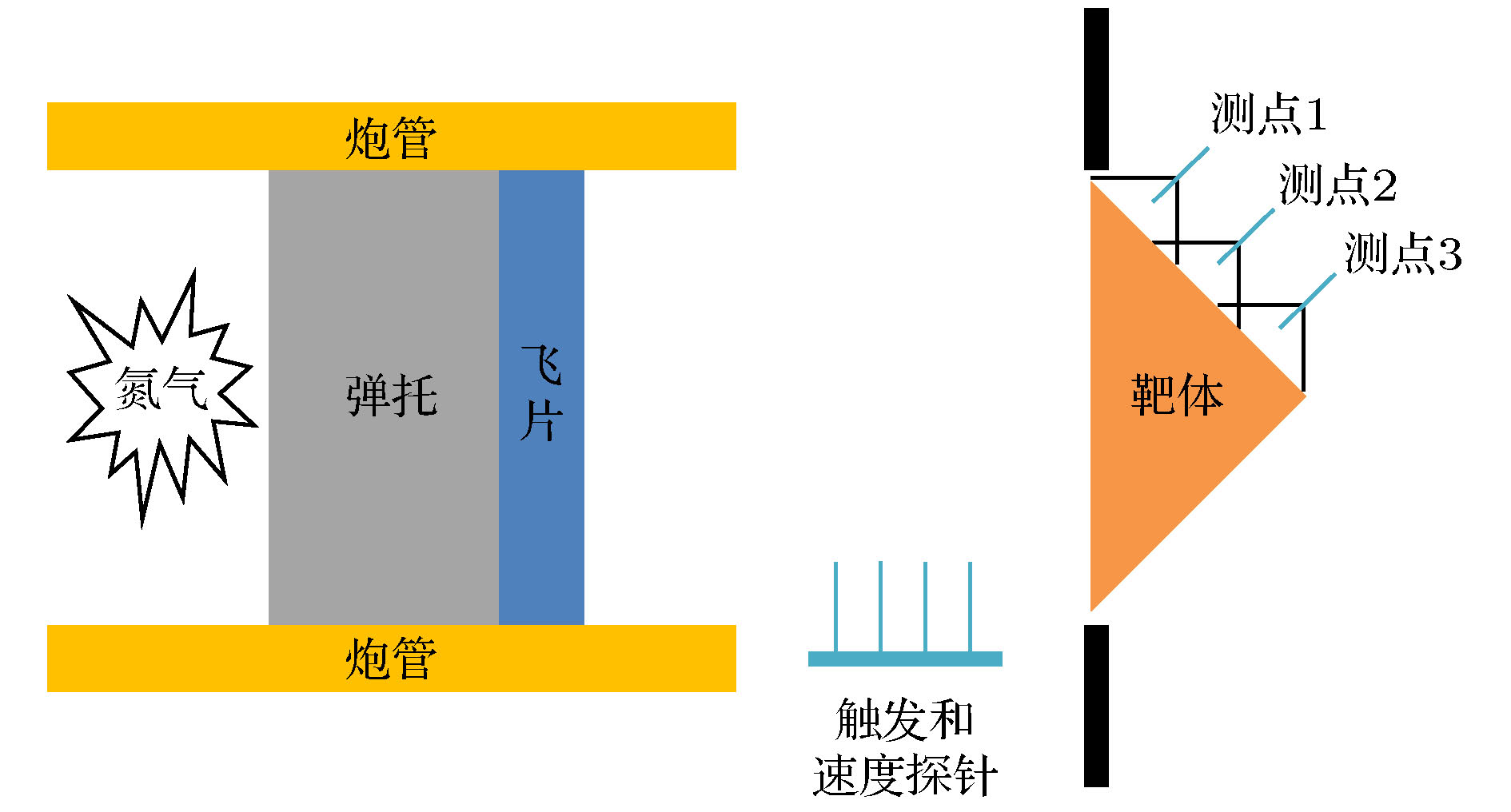

A new spallation experimental method by using conical target is proposed. Based on the analysis of wave propagation, the basic principle of spallation experiment of conical target is discussed. Then incipient spallation of high purity (HP) copper under non-one-dimensional strain shock wave is studied experimentally by using a gas gun setup. The damage distribution characteristics and micro-mechanism of conical HP copper target are analyzed. The intrinsic relationship between the characteristics of free surface velocity profiles and damage evolution is explored. The results indicate that 1) continuous damage zones including different damage states appear in the conical HP copper target with initial spallation from the bottom of cone to the top of cone along the direction parallel to the cone surface, which is attributed to the spatial evolution of the amplitude and duration time of tensile stress in the conical target; 2) quantitative statistical analysis of damage inside conical HP copper target reveals that the nucleation and early growth of micro-voids are random, while the coalescence of micro-voids has significant localization characteristics; 3) the normal free surface particle velocity profiles with typical pull-back spallation signals at different locations of conical HP copper target are measured by multi-channel photon Doppler velocimetry. Comparing with the damage distribution characteristics, it is revealed that the spallation strength based on pull-back velocity is independent of damage, and is the critical nucleation stress of micro-voids. But the slope and amplitude of pull-back rebound velocity depend on damage evolution process, which relates to the change of damage evolution rate and stress relaxation caused by damage degree respectively.

Keywords:

作者及机构信息

1.
2.
3.

通信作者:王永刚,wangyonggang@nbu.edu.cn

基金项目:国防基础科研科学挑战专题(批准号: TZ2018001)和国家自然科学基金(批准号: 11972202)资助的课题

Authors and contacts

1.
2.
3.

Corresponding author:Wang Yong-Gang,wangyonggang@nbu.edu.cn

Funds:Project supported by National Defense Basic Scientific Science Challenge Project of China(Grant No. TZ2018001) and the National Natural Science Foundation of China (Grant No. 11202196)

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]

施引文献

下载: 全尺寸图片幻灯片

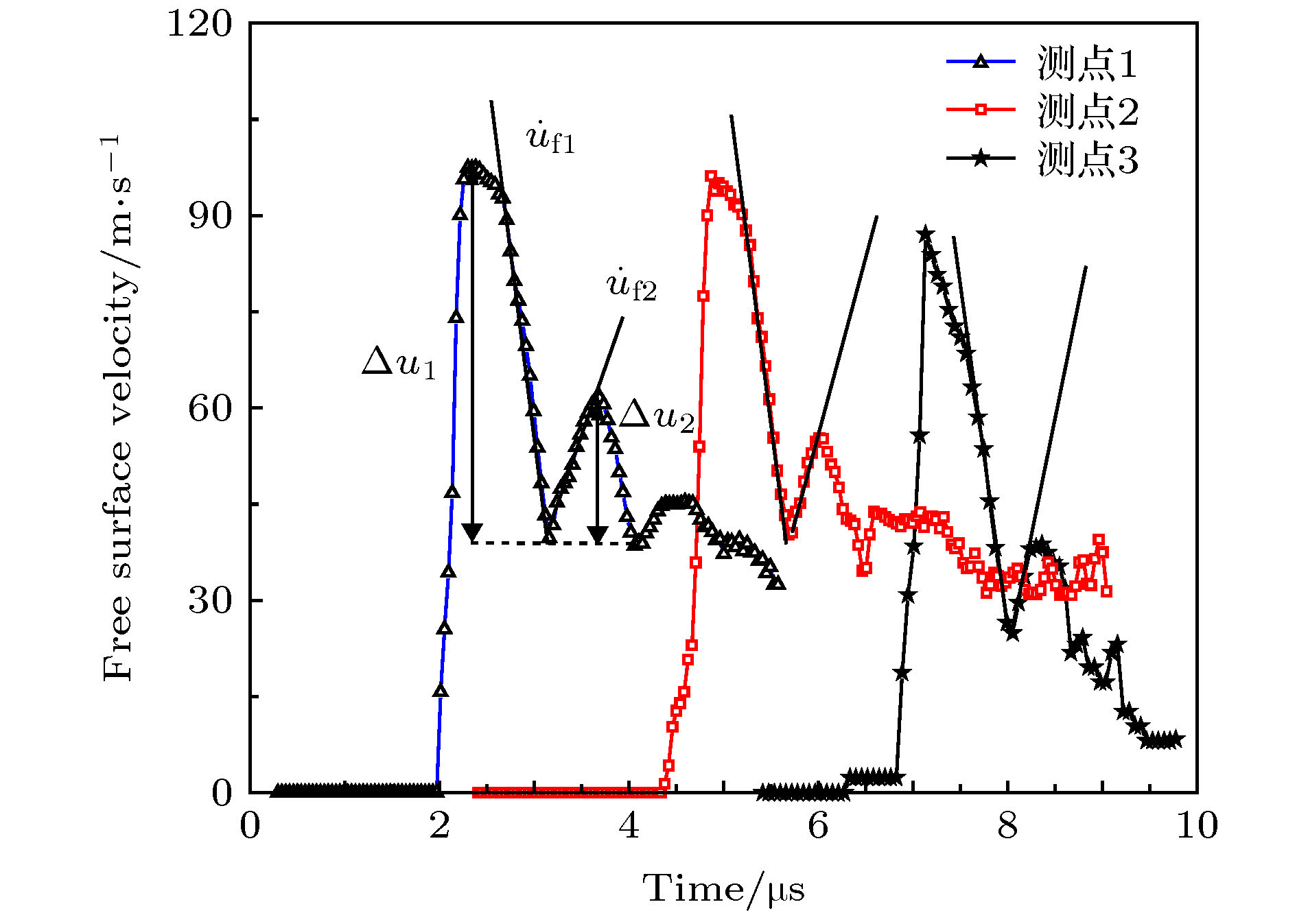

编号	Δu₁/m·s^–1	${\sigma _{{\rm{spall}}}}$/GPa	Δu₂/m·s^–1	$\dot \varepsilon $/10⁴s^–1	${\dot u_{{\rm{f}}2}}$/10⁷m·s^–2
测点1	57.76	1.34	21.84	1.34	4.34
测点2	55.85	1.31	14.80	1.33	6.67
测点3	61.11	1.32	13.05	1.31	7.08

下载: 导出CSV

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]

[1]	王路生, 罗龙, 刘浩, 杨鑫, 丁军, 宋鹍, 路世青, 黄霞.冲击速度对单晶镍层裂行为的影响规律及作用机制. 必威体育下载 , 2024, 73(16): 164601.doi:10.7498/aps.73.20240244
[2]	曹嵩, 殷雯, 周斌, 胡志良, 沈飞, 易天成, 王松林, 梁天骄.中国散裂中子源二期靶站关键部件辐照损伤模拟计算. 必威体育下载 , 2024, 73(9): 092501.doi:10.7498/aps.73.20240088
[3]	周贤明, 尉静, 程锐, 赵永涛, 曾利霞, 梅策香, 梁昌慧, 李耀宗, 张小安, 肖国青.近Bohr速度I²⁰⁺离子在不同靶面上的L壳层X射线辐射. 必威体育下载 , 2021, 70(2): 023201.doi:10.7498/aps.70.20201236
[4]	林茜, 谢普初, 胡建波, 张凤国, 王裴, 王永刚.不同晶粒度高纯铜层裂损伤演化的有限元模拟. 必威体育下载 , 2021, 70(20): 204601.doi:10.7498/aps.70.20210726
[5]	朱琪, 王升涛, 赵福祺, 潘昊.层错四面体对单晶铜层裂行为影响的分子动力学研究. 必威体育下载 , 2020, 69(3): 036201.doi:10.7498/aps.69.20191425
[6]	张凤国, 刘军, 何安民, 王裴, 王昆, 周洪强, 赵福祺.层裂损伤孔洞增长模型参数的确定方法及其应用. 必威体育下载 , 2020, 69(20): 204601.doi:10.7498/aps.69.20200527
[7]	裴晓阳, 彭辉, 贺红亮, 李平.延性金属层裂自由面速度曲线物理涵义解读. 必威体育下载 , 2015, 64(3): 034601.doi:10.7498/aps.64.034601
[8]	彭辉, 裴晓阳, 李平, 贺红亮, 柏劲松.高纯铜初始层裂的微损伤特性研究. 必威体育下载 , 2015, 64(21): 216201.doi:10.7498/aps.64.216201
[9]	周楠, 陈硕.带自由面流体的多体耗散粒子动力学模拟. 必威体育下载 , 2014, 63(8): 084701.doi:10.7498/aps.63.084701
[10]	彭辉, 李平, 裴晓阳, 贺红亮, 程和平, 祁美兰.平面冲击下铜的拉伸应变率相关特性研究. 必威体育下载 , 2014, 63(19): 196202.doi:10.7498/aps.63.196202
[11]	刘云龙, 汪玉, 张阿漫.有倾角的竖直壁面附近气泡与自由面相互作用研究. 必威体育下载 , 2013, 62(21): 214703.doi:10.7498/aps.62.214703
[12]	张凤国, 周洪强.晶粒尺度对延性金属材料层裂损伤的影响. 必威体育下载 , 2013, 62(16): 164601.doi:10.7498/aps.62.164601
[13]	彭辉, 李平, 裴晓阳, 贺红亮, 程和平, 祁美兰.动态损伤演化的空间不连续性实验研究. 必威体育下载 , 2013, 62(22): 226201.doi:10.7498/aps.62.226201
[14]	孙占峰, 贺红亮, 李平, 李庆忠.AD95陶瓷的层裂强度及冲击压缩损伤机理研究. 必威体育下载 , 2012, 61(9): 096201.doi:10.7498/aps.61.096201
[15]	张凤国, 周洪强, 张广财, 洪滔.惯性及弹塑性效应对延性金属材料层裂损伤的影响. 必威体育下载 , 2011, 60(7): 074601.doi:10.7498/aps.60.074601
[16]	于全芝, 殷雯, 梁天骄.中国散裂中子源靶站重要部件的辐照损伤计算与分析. 必威体育下载 , 2011, 60(5): 052501.doi:10.7498/aps.60.052501
[17]	方步青, 卢果, 张广财, 许爱国, 李英骏.铜晶体中类层错四面体的结构及其演化. 必威体育下载 , 2009, 58(7): 4862-4871.doi:10.7498/aps.58.4862
[18]	张阿漫, 姚熊亮.近自由面水下爆炸气泡的运动规律研究. 必威体育下载 , 2008, 57(1): 339-353.doi:10.7498/aps.57.339
[19]	刘占军, 郑春阳, 曹莉华, 李斌, 朱少平.次稠密等离子体对激光与锥形靶相互作用的影响. 必威体育下载 , 2006, 55(1): 304-309.doi:10.7498/aps.55.304
[20]	丘锡钧.伴有靶核核心激发的氘核削裂反应. 必威体育下载 , 1965, 21(1): 208-217.doi:10.7498/aps.21.208

计量

文章访问数:7295
PDF下载量:84
被引次数:0

搜索

留言板
