摘要

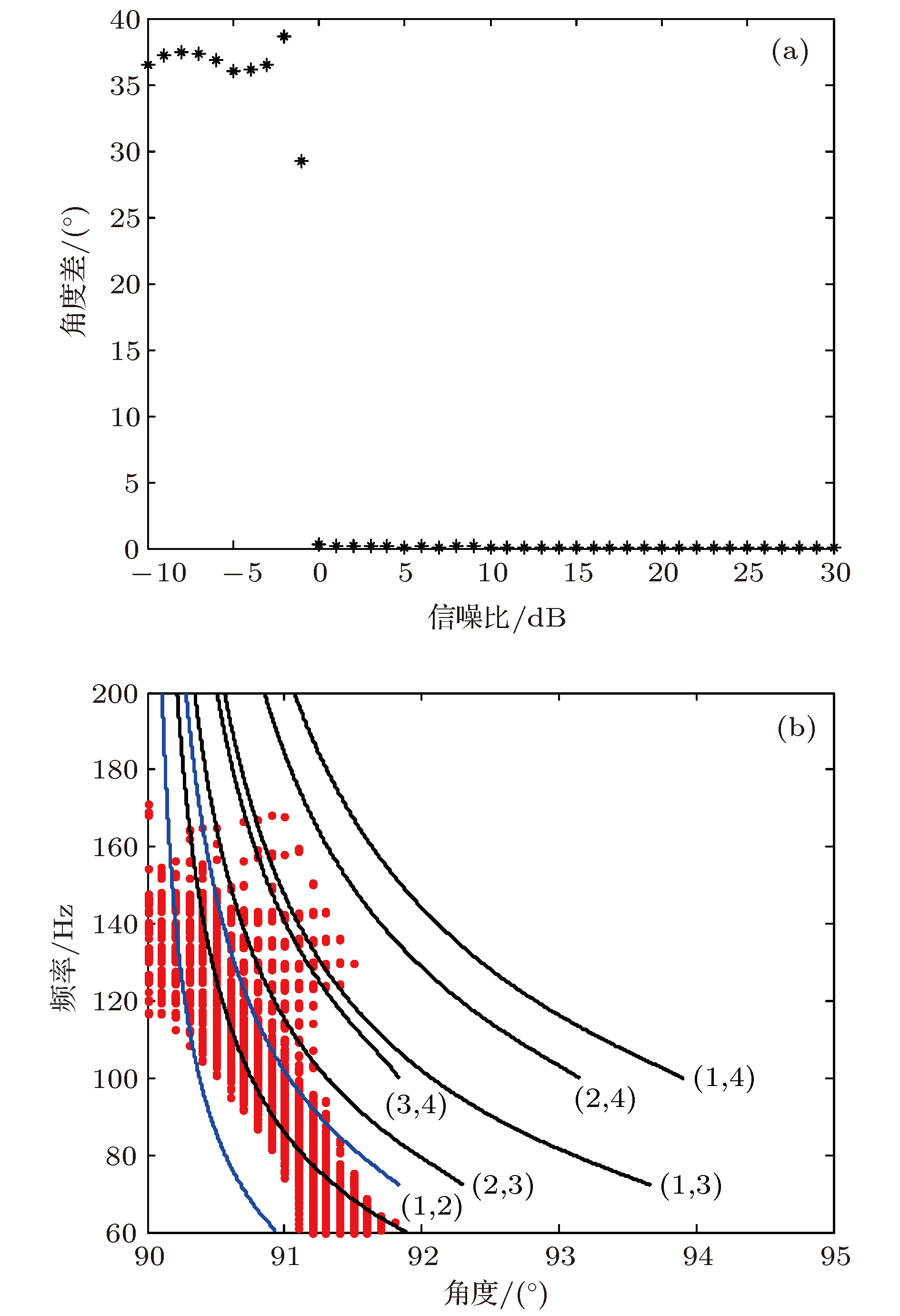

浅海波导中, 低频宽带声场中干涉简正模特性可用于声源定位和环境参数反演, 然而实际应用中由于存在声源位置不确知、某些简正模激发较弱、模型参数选取失配等因素的制约, 导致干涉简正模阶数的判别存在问题. 结合水平线列阵应用, 根据阵列接收信号中干涉简正模成分的波束输出角度与距离无关但与干涉简正模阶数和频率相关的波导固有频散特性, 提出了一种基于阵元域接收信号自相关函数WARPING变换过滤干涉简正模, 进而对其波束输出角度进行模基匹配判别简正模阶数的方法. 利用2011年北黄海海域声学实验中坐底布放的32元水平线列阵接收的爆炸声脉冲信号, 对方法进行了验证. 并由仿真数据分析了声速剖面、海底参数和水深等参数失配及信噪比对方法性能的影响. 结果表明水深变化14%以上对干涉简正模波束输出角度的提取值影响最大, 可引起方法失效; 声速剖面和海底参数在一定失配范围内对方法性能的影响可忽略; 方法要求单阵元信噪比大于2 dB.

关键词:

Abstract

The interference characteristics of normal modes in low-frequency broadband sound can be applied to source localization and environmental parameter inversion in shallow water. However, the identification ambiguity of interference normal mode pairs generally occurs in practical applications due to unknown source position, some weakly-excited normal modes, mismatched environmental model, etc. For the applications of a horizontal line array, a model-based processing approach is proposed to determine the orders of the interference normal mode pairs based on the intrinsic dispersion characteristics of interference normal mode pairs in the received signals and the range-independent properties of the array beam output angles. Firstly, the normal mode pair filtering is achieved by using the WARPING transform of the signal autocorrelation function in the element domain of the horizontal line array. Then, the arrival angles of the filtered interference normal mode pairs are estimated by using array beamforming. Finally, the estimated beam output angles are matched with the replica values computed by sound field model. The approach is verified by using the explosive pulse signals received by the seafloor-deployed 32-element horizontal line array at the North Yellow Sea in 2011. Furthermore, some simulations are involved to analyze the effects of environmental parameter mismatches including water sound speed profile, sea bottom parameters and water depth on the identification performance of interference normal mode pairs. The results show that the water depth is a major factor influencing the extracted values of the beam output angles of interference normal mode pairs. The approach might fail when the water depth mismatch exceeds 14% of the practical value. However, the effects of water sound speed profile mismatch and sea bottom parameters mismatch are negligible. The effect of signal-to-noise ratio in the element domain on a horizontal line array is also simulated in order to analyze the limitation of identification performance, which shows that the required signal-to-noise ratio in the element domain should be more than 2 dB.

Keywords:

作者及机构信息

1.
2.

通信作者:周士弘,shih_zhou@mail.ioa.ac.cn

基金项目:中国科学院前沿科学重点研究项目(批准号: QYZDY-SSW-SLH005)和国家自然科学基金(批准号: 11804362, 11804364)资助的课题.

Authors and contacts

1.
2.

Corresponding author:Zhou Shi-Hong,shih_zhou@mail.ioa.ac.cn

Funds:Project supported by the State Key Program for Frontier Science Research of Chinese Academy of Sciences, China (Grant No. QYZDY-SSW-SLH005) and the National Natural Science Foundation of China (Grant Nos. 11804362, 11804364).

文章全文: translate this paragraph

参考文献

[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]

施引文献

下载: 全尺寸图片幻灯片

海底声速/m·s^–1	海底密度/g·cm^–3	吸收系数/dB·λ^–1
1530	1.20	0.30
1550	1.50	0.20
1606	1.65	0.09
1700	1.80	0.05

下载: 导出CSV
